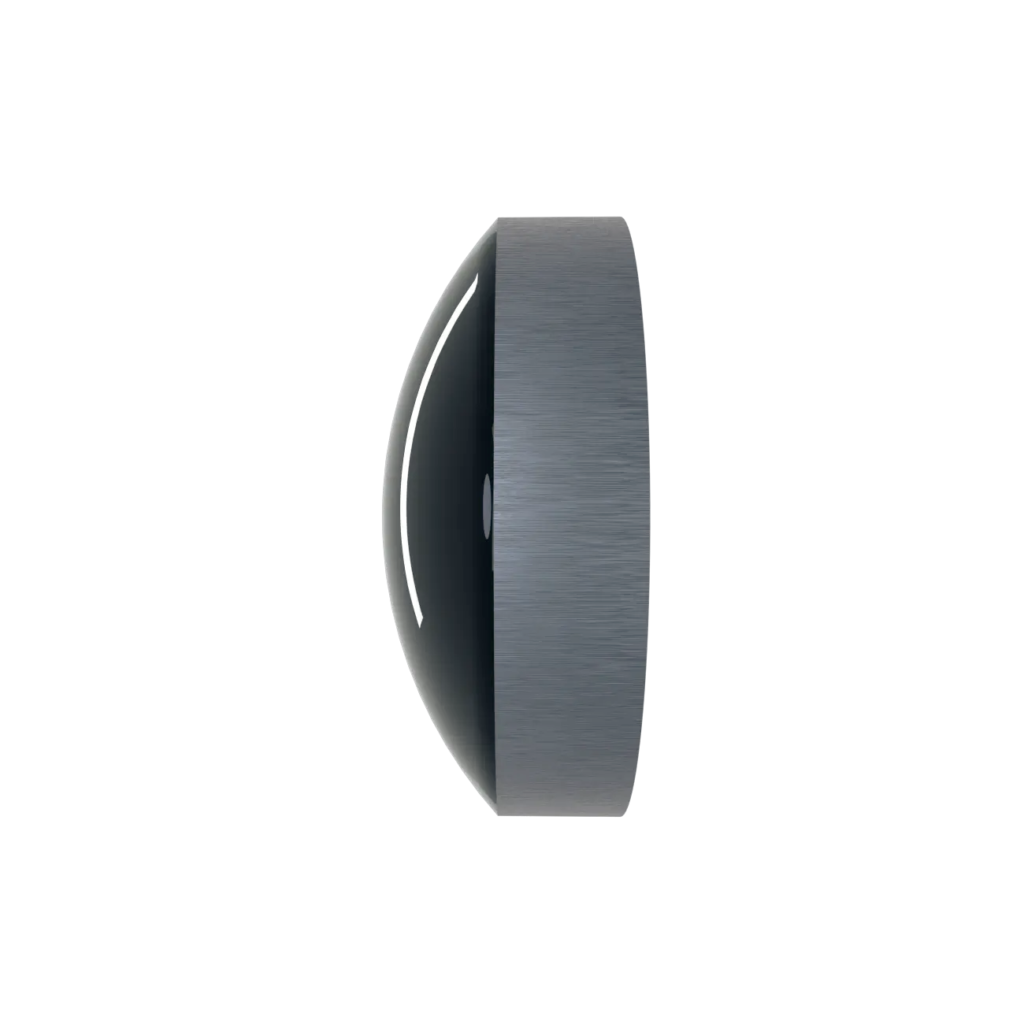

Плосковыпуклые линзы из бромида калия KBr

Изготавливаем плосковыпуклые линзы из бромида калия (KBr) для FTIR-спектроскопии, ИК-спектрометров и кювет среднего и дальнего ИК-диапазона. Кристаллический KBr с диапазоном пропускания 0,4–25 мкм (один из самых широких среди оптических солей). Местная ошибка формы dN ≤ 1 (λ = 632,8 нм). По чертежу или ТЗ заказчика, от 1 шт.

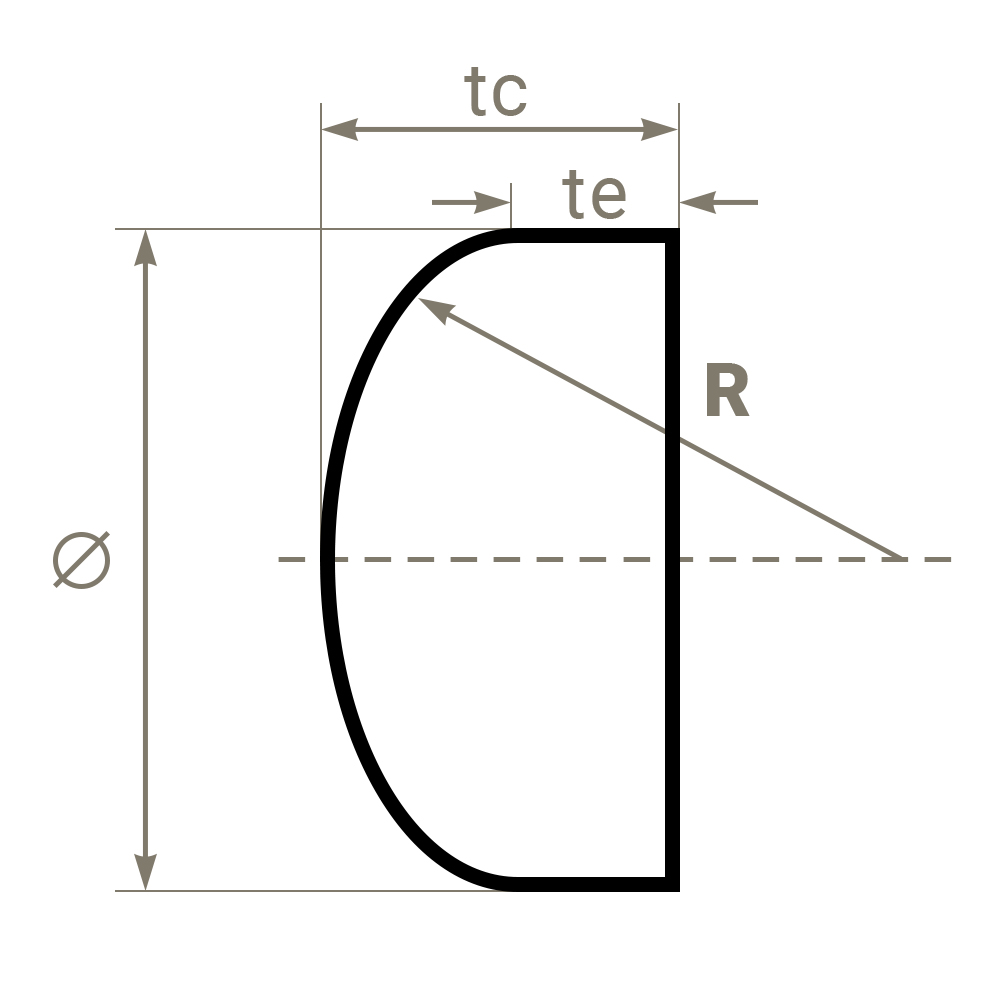

Для тонких плосковыпуклых линз из KBr. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси t_c к диаметру D меньше 1/10 (t_c/D < 1/10).

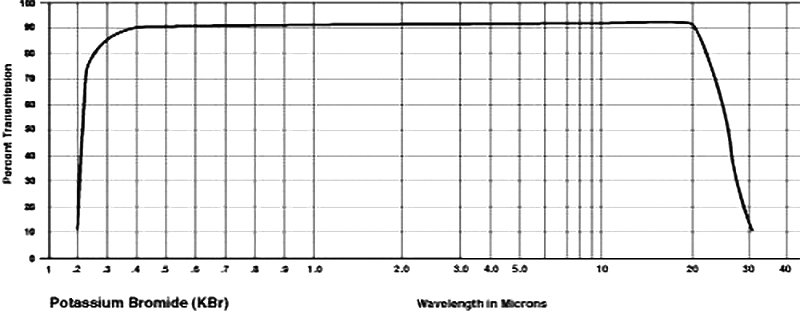

Свойства бромида калия (KBr)

Технические характеристики

Параметры в таблице — стандартные. Изготавливаем плосковыпуклые линзы из KBr любых диаметров и фокусных расстояний по чертежу или ТЗ заказчика, от 1 шт. Также поставляем окна для кювет, светоделители и плоскопараллельные пластины из KBr.

Изготовление

Для производства плосковыпуклых линз из бромида калия применяем технологию прецизионной обработки гигроскопичных солевых кристаллов в условиях контролируемой влажности:

• распиловка слитка KBr, выращенного методом Кирополуса;
• сферическое шлифование выпуклой стороны мягкими абразивами;
• тонкая шлифовка и доводка плоской поверхности;
• финишная полировка по специальной технологии под контроль dN на интерферометре (λ = 632,8 нм) при контролируемой влажности воздуха;
• контроль чистоты поверхности по MIL-PRF-13830B (S/D);
• защита оптических поверхностей от атмосферной влаги (упаковка с осушителем, опционально — нанесение защитного покрытия);
• контроль геометрии и пропускания в ИК-диапазоне.

Опыт работы с гигроскопичными галоидосолевыми кристаллами и собственный климат-контролируемый участок позволяют получать KBr-оптику высокого оптического класса при условии корректного хранения и эксплуатации.

Области применения

• FTIR-спектроскопия — окна для кювет и фокусирующая оптика в среднем и дальнем ИК (15–27 мкм);
• Дисперсионные ИК-спектрометры — линзы и призмы;
• Газоанализаторы и кюветы для жидкостей в ИК-диапазоне;
• Аналитическое приборостроение для химических лабораторий — широкое окно прозрачности 0,4–25 мкм;
• Светоделители для ИК-спектральной техники;
• Подложки для тонких плёнок и образцов в ИК-микроскопии (KBr-таблетки);
• Лабораторная ИК-оптика общего назначения, где не требуется работа во влажной среде.

Как купить

Изготавливаем плосковыпуклые линзы из KBr по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием, требованиями по dN, S/D и условиями эксплуатации (рабочая длина волны, температура, влажность) на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.

Часто задаваемые вопросы

В каком диапазоне прозрачен KBr?

0,4–25 мкм — один из самых широких диапазонов среди оптических кристаллов. Практически используемый интервал для дисперсионной ИК-спектроскопии — 15–27 мкм.

Чем KBr предпочтительнее NaCl?

Более широкое окно прозрачности (до 25 мкм против ~17 мкм у NaCl) и стабильность в дальнем ИК. KBr выбирают для FTIR-спектроскопии и кюветной техники, где нужна работа за пределами 17 мкм.

Можно ли использовать KBr во влажной среде?

Нет. KBr хорошо растворим в воде и гигроскопичен — полированные поверхности должны быть защищены от атмосферной влаги. Хранение — в упаковке с осушителем; эксплуатация — в осушённой среде или с подогревом оптики выше окружающей температуры.

Какая максимальная рабочая температура?

До 300 °C. KBr легко раскалывается, поэтому термоудары и резкие градиенты температуры противопоказаны.

Влияет ли излучение на KBr?

Да. Под действием жёсткого излучения в кристалле KBr могут появляться центры окраски — это снижает пропускание в видимом диапазоне. Для интенсивной лазерной техники KBr не используется.

От какого количества возможен заказ?

От 1 штуки. Серийные партии — по согласованному графику.
