Плосковыпуклые линзы из оптического бесцветного стекла К8, ЛК5, ТФ10
Изготавливаем плосковыпуклые линзы из бесцветного оптического стекла К8, ЛК5, ТФ10 и других марок по ГОСТ 3514-94 (ГОСТ 13659-78 на показатели преломления) для объективов, окуляров, бинокулярной техники и видимой оптики общего назначения. Диаметр от 1 до 100 мм, по чертежам заказчика. Стекло Лыткаринского завода ЛЗОС в наличии; для крупных партий возможна работа со Schott или OHARA. От 1 шт.

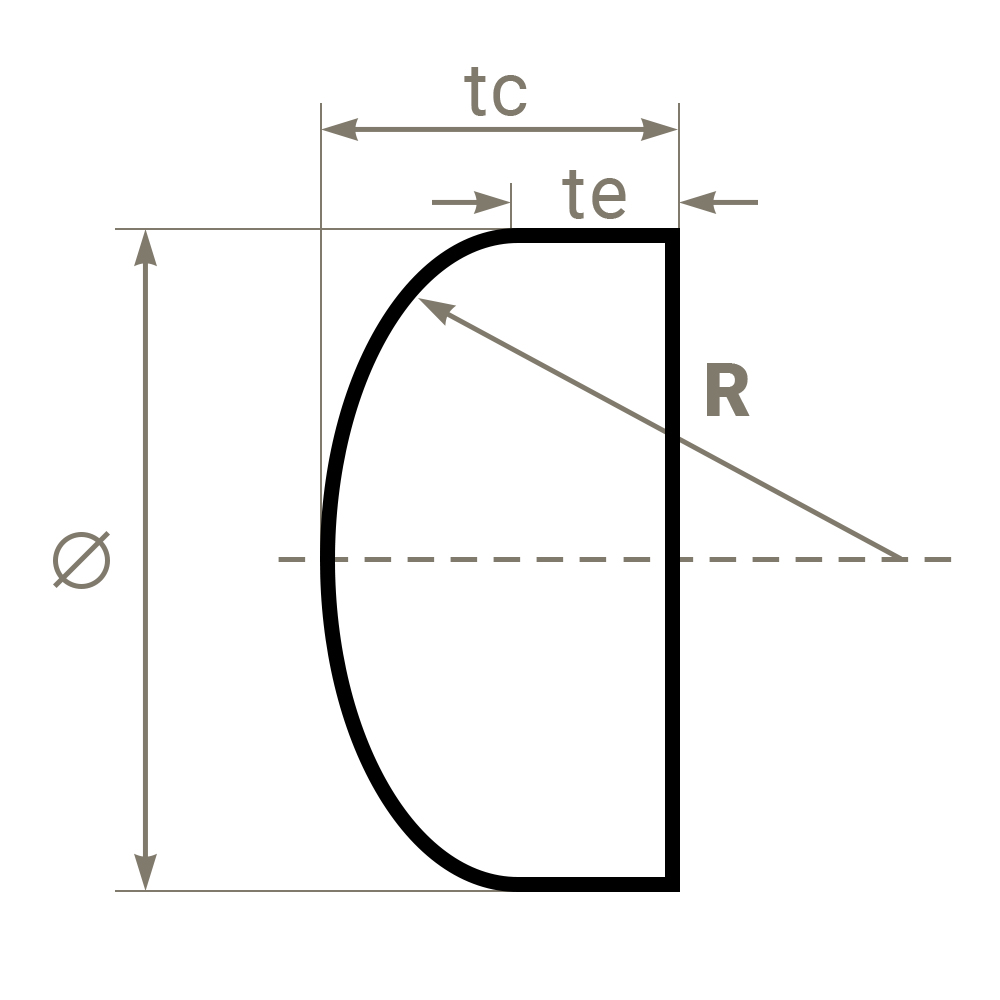

Для тонких плосковыпуклых линз из оптического стекла. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси tc к диаметру D меньше 1/10 (tc/D < 1/10).
Марки оптического стекла и характеристики
| Марка | Тип | nd (λ = 587,6 нм) | νd (число Аббе) | Применение |
|---|---|---|---|---|
| К8 | Крон, аналог BK7 | ≈ 1,5163 | ≈ 64,1 | Объективы, окна, призмы общего назначения |
| ЛК5 | Лёгкий крон | ≈ 1,4783 | ≈ 66,8 | Малогабаритная оптика, ахроматические дублеты |
| ТФ10 | Тяжёлый флинт | ≈ 1,8060 | ≈ 25,4 | Высокий показатель преломления — пара к крону в склейках, призмы |
Зарубежные аналоги: К8 ↔ N-BK7 (Schott), ЛК5 ↔ FK5, ТФ10 ↔ N-SF6 / SF6. Производим по ГОСТ 3514-94 на бесцветное оптическое стекло; показатели преломления — по ГОСТ 13659-78.
Физические свойства типового оптического стекла К8
| Параметр | Значение |
|---|---|
| Плотность | 2,52 г/см³ |
| Температура размягчения | ≈ 720 °C |
| Коэффициент термического расширения | 7,1 × 10⁻⁶ /K (20–300 °C) |
| Твёрдость по Кнупу | ≈ 520 кг/мм² |
| Модуль Юнга E | ≈ 81 ГПа |
| Коэффициент Пуассона | 0,206 |
| Стойкость к протиранию | Группа A (высокая) |
Оптические свойства основных марок
| Параметр | К8 | ЛК5 | ТФ10 |
|---|---|---|---|
| nd (λ = 587,6 нм) | 1,5163 | 1,4783 | 1,8060 |
| nF (λ = 486,1 нм) | 1,5219 | 1,4823 | 1,8470 |
| nC (λ = 656,3 нм) | 1,5139 | 1,4763 | 1,7926 |
| Число Аббе νd | 64,1 | 66,8 | 25,4 |
| Диапазон пропускания | 0,33 – 2,1 мкм | 0,32 – 2,3 мкм | 0,42 – 2,1 мкм |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Бесцветное оптическое стекло К8, ЛК5, ТФ10 и др. марки по ГОСТ 3514-94 (ЛЗОС, Schott, OHARA) |
| Тип линзы | Плосковыпуклая сферическая |
| Диаметр | От 1 до 100 мм (типовой ряд) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Условие снятия N и dN для тонких линз | tc/D < 1/10 |
| Просветляющее покрытие | Возможно — однослойное MgF₂, многослойное широкополосное AR в VIS / NIR |
Параметры в таблице — стандартные. Изготавливаем плосковыпуклые линзы из любых марок бесцветного оптического стекла по чертежу или ТЗ заказчика, от 1 шт. Также выпускаем номенклатуру оптики из этого стекла:
- сферические линзы любого типа (включая шариковые и микролинзы) диаметром от 1 до 100 мм;
- цилиндрические линзы диаметром от 1,5 до 100 мм;
- стержни с полированными торцами и полированной образующей;
- призмы любого типа: Дове, призма-крыша, триппель-призма, призма Порро и другие;
- сетки от 2 мм диаметром с любыми метками;
- ахроматические дублеты (склейки) под конкретные длины волн.
Изготовление
Для производства плосковыпуклых линз из оптического бесцветного стекла применяем технологию прецизионной оптической обработки силикатных стёкол:
- входной контроль заготовки по двулучепреломлению, бессвильности, пузырности (категории по ГОСТ 3514-94);
- распиловка и черновое формообразование;
- сферическое шлифование выпуклой стороны под расчётный радиус R;
- тонкая шлифовка и доводка плоской поверхности;
- финишная полировка под контроль dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- центровка линзы и обточка по контуру;
- нанесение просветляющего покрытия (MgF₂ или многослойное AR в VIS / NIR) по запросу;
- склейка ахроматических дублетов из пары крон + флинт.
Большой выбор марок стекла ЛЗОС в наличии и собственный оптический парк позволяют выпускать линзы по чертежам заказчика с минимальным сроком от 1 шт.
Области применения
- Объективы фото-, видео- и киноаппаратуры;
- Окуляры микроскопов, биноклей, зрительных труб, прицельной оптики;
- Ахроматические дублеты (К8 + ТФ10) — компенсация хроматических аберраций в видимом диапазоне;
- Призменные системы — Дове, Порро, призма-крыша, триппель-призма;
- Лазерная оптика для видимого и ближнего ИК (Nd:YAG 1,06 мкм, диодные лазеры);
- Окна, светоделители и пластины для приборостроения;
- Шариковые и микролинзы для волоконной и эндоскопической техники;
- Геодезические, измерительные и поверочные приборы.
Как купить
Изготавливаем плосковыпуклые линзы из оптического бесцветного стекла по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с маркой стекла (К8 / ЛК5 / ТФ10 или иная), диаметром, фокусным расстоянием, требованиями по dN, S/D и AR-покрытию на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какие марки оптического стекла используются чаще всего?
К8 (аналог BK7) — универсальный крон для объективов и окон. ЛК5 — лёгкий крон. ТФ10 — тяжёлый флинт с n ≈ 1,81; используется в паре с кроном для ахроматических дублетов и в призмах с большим углом отклонения.
Что такое ахроматический дублет и зачем он нужен?
Склейка двух линз — крон (К8) и флинт (ТФ10) — компенсирует хроматическую аберрацию в видимом диапазоне. Изготавливаем ахроматы под конкретные длины волн заказчика (типовая пара C–F, 656–486 нм).
Какие зарубежные аналоги отечественных марок?
К8 ↔ N-BK7 (Schott) или S-BSL7 (OHARA). ЛК5 ↔ N-FK5. ТФ10 ↔ N-SF6 / SF6. По ТЗ работаем как с отечественным стеклом ЛЗОС, так и с импортными эквивалентами.
Какой максимальный диаметр?
До 100 мм в стандартном размерном ряду. Большие диаметры — по согласованию с учётом доступности заготовки.
Наносите ли просветляющие покрытия?
Да. От однослойного MgF₂ до многослойных широкополосных AR-покрытий на VIS / NIR; защитные покрытия по запросу.
Можно ли заказать оптику не только в виде линз?
Да. Из бесцветного оптического стекла изготавливаем сферические и цилиндрические линзы, призмы (Дове, Порро, триппель-призма, призма-крыша), стержни с полированными торцами, шариковые линзы и микролинзы, сетки с метками, ахроматические дублеты.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
