Двояковогнутые линзы из оптического бесцветного стекла К8, ЛК5, ТФ10
Изготавливаем двояковогнутые линзы из оптического бесцветного стекла К8, ЛК5, ТФ10 (ГОСТ 3514-94) для видимой оптики, ахроматических сборок, биноклей, прицелов и оптического приборостроения. Используем стекло Лыткаринского завода оптического стекла (ЛЗОС); для крупных партий возможно изготовление из стекла Schott или OHARA. По чертежу или ТЗ заказчика, от единичных образцов до серийных партий.
Двояковогнутые линзы К8/ЛК5/ТФ10 применяются как рассеивающая проходная оптика — компонент ахроматических дублетов, корректор аберраций, расширитель пучка в видимой и ближней УФ-/ИК-области. Подбор пары «крон + флинт» (например, К8 + ТФ10) даёт ахроматическую коррекцию хроматических аберраций.
Свойства марок оптического стекла (ГОСТ 3514-94)
| Параметр | К8 (крон) | ЛК5 (лёгкий крон) | ТФ10 (тяжёлый флинт) |
|---|---|---|---|
| Показатель преломления, nd (587,6 нм) | 1,5163 | 1,4783 | 1,8060 |
| Коэффициент дисперсии, νd | 64,1 | 66,2 | 25,5 |
| Плотность | 2,52 г/см³ | 2,27 г/см³ | 4,42 г/см³ |
| КТР (20–120 °C) | 7,5 × 10⁻⁶ /K | 5,3 × 10⁻⁶ /K | 8,4 × 10⁻⁶ /K |
| Класс чистоты поверхности | P II | P II | P II |
| Типовая роль в схеме | Положительная линза в ахромате | Лёгкий крон с низкой дисперсией | Отрицательная линза, флинт-партнёр |
Области применения по маркам
| Марка | Применение |
|---|---|
| К8 | Универсальное оптическое стекло; объективы, окуляры, линзы общего назначения, защитные окна, призмы. |
| ЛК5 | Лёгкий крон с пониженной дисперсией; апохроматические сборки, точные оптические системы. |
| ТФ10 | Тяжёлый флинт; флинт-компонент ахроматических дублетов, призмы, линзы с высоким показателем преломления. |
Технические характеристики

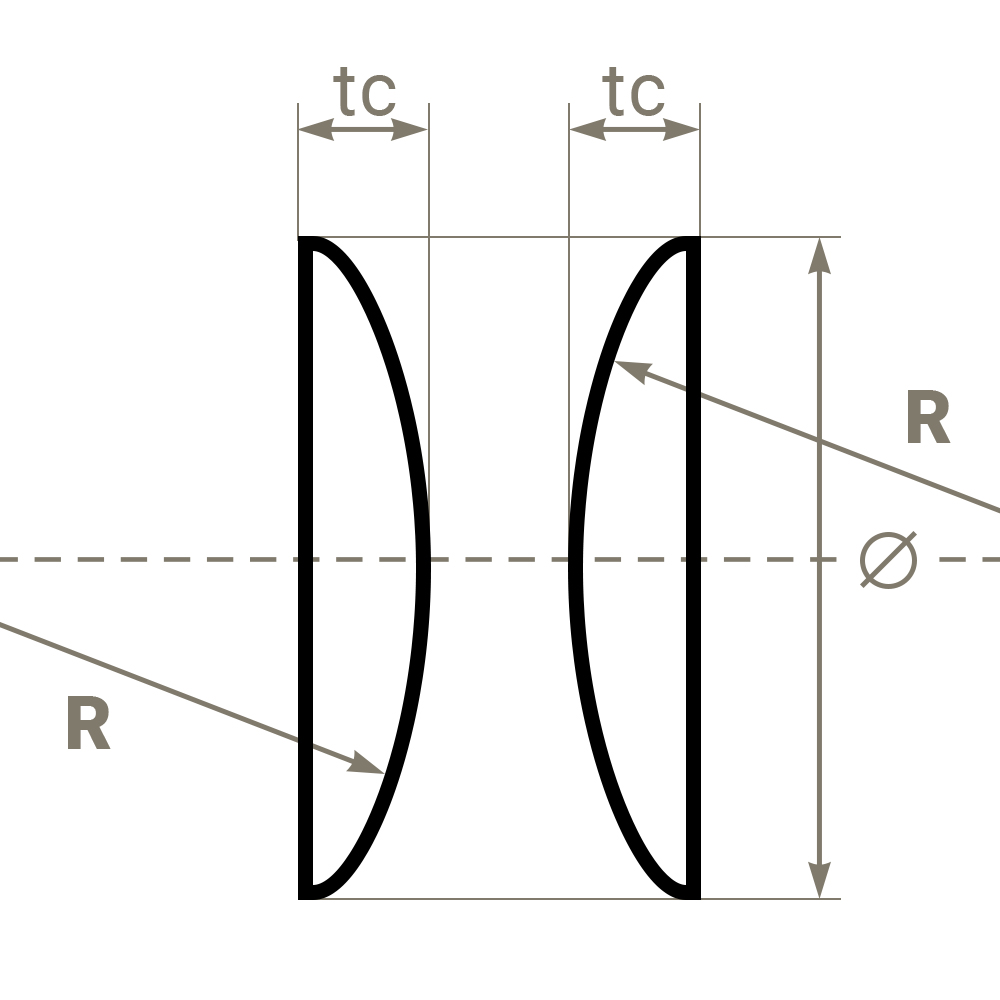

| Параметр | Значение |
|---|---|
| Материал | К8 / ЛК5 / ТФ10 по ГОСТ 3514-94 (ЛЗОС; Schott или OHARA для крупных партий) |
| Тип линзы | Двояковогнутая сферическая |
| Диаметр | От 1 до 100 мм (стандарт), крупнее — по согласованию |
| Класс чистоты поверхности | P II (плавленый кварц, К8 и др. стёкла) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 20/10 по MIL-PRF-13830B |
| Просветляющее покрытие | Возможно — широкополосное AR на видимый диапазон или под конкретную длину волны |
| Ахроматический дублет | Изготовим склейку под конкретные длины волн на заказ |
Параметры в таблице — стандартные. Изготавливаем двояковогнутые линзы из К8/ЛК5/ТФ10 любых диаметров, радиусов и допусков по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства двояковогнутых линз из оптического стекла К8/ЛК5/ТФ10 применяем технологию прецизионной оптической обработки с центровкой по оптической оси:
- распиловка заготовки К8 / ЛК5 / ТФ10 под расчётную толщину;
- сферическое алмазное шлифование двух вогнутых поверхностей под радиусы R₁ и R₂;
- центровка линзы по оптической оси на сферошлифовальных автоматах;
- тонкая шлифовка, доводка и финишная полировка под контроль dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение AR-покрытий под видимый диапазон или другую рабочую длину волны;
- склейка ахроматических дублетов (например, К8 + ТФ10) — по запросу.
Кроме двояковогнутых линз из К8/ЛК5/ТФ10 изготавливаем сферические линзы любого типа (включая шариковые и микролинзы) от 1 до 100 мм, цилиндрические линзы от 1,5 до 100 мм, стержни с полированными торцами и образующей, призмы любого типа (Довэ, призма-крыша, триппель, Порро), сетки от 2 мм с любыми метками, ахроматические склейки.
Области применения
- Ахроматические дублеты для коррекции хроматических аберраций;
- Бинокли, прицелы, зрительные трубы — рассеивающая компонента в окулярах и оборачивающих системах;
- Видеообъективы, фотообъективы, проекционные сборки;
- Лабораторные оптические приборы, микроскопы, спектрометры в видимой области;
- Расширители пучка для лазеров видимого диапазона;
- Балансировка фокусных систем в оптическом приборостроении.
Как купить
Изготавливаем двояковогнутые линзы из К8/ЛК5/ТФ10 по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, радиусами R₁/R₂, маркой стекла, требованиями по dN, S/D и AR-покрытию на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Чем отличаются К8, ЛК5 и ТФ10?
К8 — универсальный крон (nd = 1,5163, νd = 64,1) для линз общего назначения. ЛК5 — лёгкий крон (nd = 1,4783) для апохроматических сборок. ТФ10 — тяжёлый флинт с высокой дисперсией (nd = 1,8060, νd = 25,5) — типовая флинт-компонента ахромата.
Можете ли изготовить ахроматический дублет?
Да. Склеиваем ахроматические пары (например, К8 + ТФ10) под конкретные длины волн заказчика. Расчёт радиусов и подбор стекол — по ТЗ.
Какой максимальный диаметр линз?
Стандартный ряд — от 1 до 100 мм. Крупные диаметры — по согласованию с учётом доступности заготовок выбранной марки.
Из чьего стекла изготавливаете?
В наличии — большой выбор стёкол Лыткаринского завода оптического стекла (ЛЗОС) по ГОСТ 3514-94. Для крупных серий возможно изготовление из стекла Schott или OHARA.
Наносите ли просветляющее покрытие?
Да. Широкополосное AR на видимый диапазон, MgF₂-однослойное, многослойные покрытия под конкретную длину волны — стандартная опция.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
