Двояковогнутые линзы из фтористого лития LiF
Изготавливаем двояковогнутые линзы из фторида лития (LiF) для рассеивающей оптики VUV- и УФ-диапазона, F₂-лазеров (157 нм), монохроматоров и аналитического приборостроения. Кристалл выращиваем в вакууме методом Стокбаргера или Киропулоса (для монохроматорных пластин). Местная ошибка формы dN ≤ 1 (λ = 632,8 нм), чистота поверхности до S/D 40/20, диаметр до 115 мм. По чертежу или ТЗ заказчика, от 1 шт.

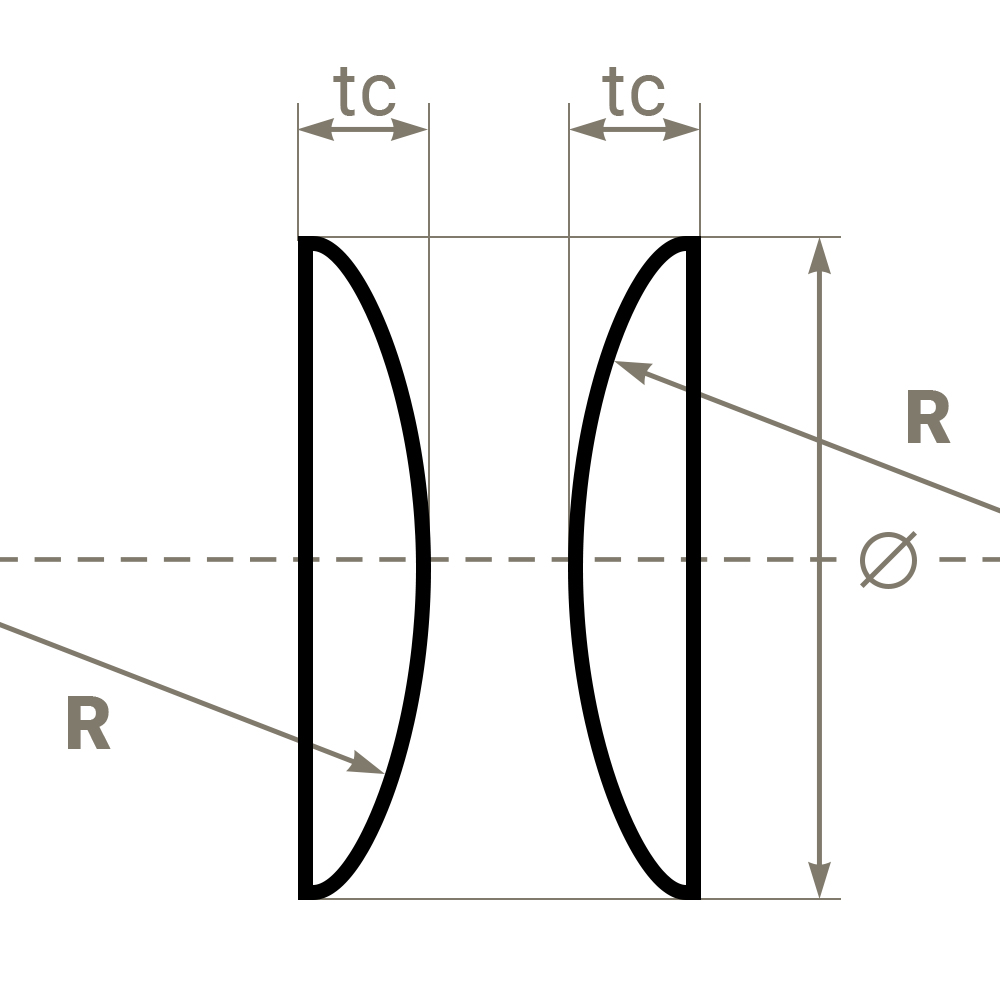

Для тонких двояковогнутых линз из LiF. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси tc к диаметру D меньше 1/10 (tc/D < 1/10).
Класс чистоты полированной поверхности по группам материалов: P II — плавленый кварц, К8 и другие стёкла; P III — ZnSe, ZnS, Ge, Si, CaF₂, BaF₂, MgF₂, LiF, Al₂O₃; P IV — KBr.
Физические свойства фторида лития (LiF)
| Параметр | Значение |
|---|---|
| Плотность | 2,63905 г/см³ |
| Температура плавления | 870 °C |
| Коэффициент теплопроводности | 4,01 Вт/(м·K) при 41 °C |
| Коэффициент термического расширения | 37 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 102–113 кг/мм² (индентор 500 г) |
| Удельная теплоёмкость | 1562 Дж/(кг·K) при 10 °C |
| Диэлектрическая постоянная | 9,1 при 25 °C |
| Модуль Юнга E | 64,79 ГПа |
| Модуль сдвига G | 55,14 ГПа |
| Модуль объёмной деформации K | 62,03 ГПа |
| Упругие коэффициенты | C11 = 97,4 МПа; C12 = 40,4 МПа; C44 = 55,4 МПа |
| Предел упругости | 11,2 МПа |
| Коэффициент Пуассона | 0,326 |
Оптические свойства фторида лития (LiF)
| Параметр | Значение |
|---|---|

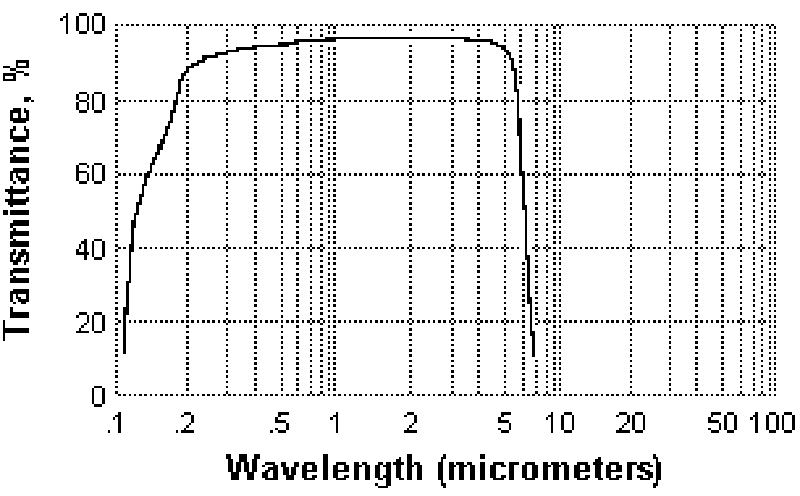

| Диапазон пропускания | 0,12 – 8,5 мкм |
| Показатель преломления n | 1,3943 (λ = 0,5 мкм) |
| Потери на отражение | 5,3 % (λ = 0,5 мкм, 2 поверхности) |
| dn/dT | −12,7 × 10⁻⁶ /K (λ = 0,6 мкм) |
Химические свойства фторида лития (LiF)
| Параметр | Значение |
|---|---|
| Растворимость | 0,27 г / 100 г воды при 20 °C |
| Молекулярный вес | 25,94 |
| Класс | FCC, структура NaCl. Раскалывание — (111) |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | LiF кристаллический (рост по Стокбаргеру или Киропулосу) |
| Тип линзы | Двояковогнутая сферическая (рассеивающая) |
| Диаметр | До 115 мм |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B (класс P III) |
| Условие снятия N и dN для тонких линз | tc/D < 1/10 |
| Максимальная рабочая температура | Размягчается при 600 °C; разрушается во влажной атмосфере при 400 °C |
| Просветляющее покрытие | AR под VUV / UV / VIS — по запросу |
Параметры в таблице — стандартные. Изготавливаем двояковогнутые линзы из LiF любых диаметров, фокусных расстояний и радиусов кривизны по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства двояковогнутых линз из фторида лития применяем технологию прецизионной оптической обработки кристаллов с расширенной границей пропускания в VUV:
- выращивание кристалла LiF в вакууме методом Стокбаргера; для монохроматорных пластин — методом Киропулоса;
- распиловка заготовок с учётом плоскости раскола (100) или (110);
- сферическое алмазное шлифование двух вогнутых поверхностей с центровкой по оптической оси;
- тонкая шлифовка и доводка обеих вогнутых сферических поверхностей под расчётные радиусы;
- финишная полировка с контролем dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (класс P III, S/D до 40/20);
- нанесение AR-покрытий под VUV / UV-диапазон — по запросу;
- упаковка в осушенной атмосфере для защиты от влаги.
LiF — пластичный материал, может быть изогнут в виде сферической поверхности. Структура неидеальна, раскалывание затруднительно. Материал чувствителен к тепловым нагрузкам, при высокой плотности излучения возможно появление центров окраски.
Области применения
- Рассеивающие компоненты VUV-оптики (вакуумного УФ от 120 нм);
- F₂-лазеры (157 нм) и эксимерные источники DUV — расширители пучка, корректоры;
- Монохроматоры и спектральные приборы УФ-диапазона (пластины LiF по Киропулосу);
- Сборки-дублеты с CaF₂, MgF₂, плавленым кварцем для коррекции хроматизма в UV/DUV;
- Аналитическое приборостроение: атомно-абсорбционные спектрометры, УФ-спектрофотометры;
- Лабораторная оптика 0,12–8,5 мкм при контролируемой влажности.
Как купить
Изготавливаем двояковогнутые линзы из LiF по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием и требованиями по dN, S/D и покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
В каком диапазоне длин волн прозрачен LiF?
0,12–8,5 мкм. У LiF — самая короткая граница пропускания среди коммерческих оптических материалов, что делает его уникальным для VUV-задач, включая F₂-лазер 157 нм.
Чем LiF предпочтительнее CaF₂ или MgF₂ в VUV?
LiF пропускает короче 130 нм (CaF₂ — от 130 нм, MgF₂ — от 110 нм с двулучепреломлением). Для одноосной изотропной оптики на 157 нм LiF чаще оптимален.
Как защитить линзы из LiF от влаги?
LiF разрушается во влажной атмосфере при 400 °C и размягчается при 600 °C. Хранение в осушенной среде, эксплуатация при контролируемой влажности.
Каким методом выращивают кристалл?
Базовый метод — Стокбаргер в вакууме, диаметр до 115 мм. Для монохроматорных пластин с улучшенной структурой — метод Киропулоса.
Влияет ли излучение на LiF?
При высокой плотности излучения возможно появление центров окраски. Для стационарных VUV-источников и спектральной аппаратуры эффект, как правило, незначителен.
Какой максимальный диаметр изготавливаете?
До 115 мм — определяется методом выращивания. Большие диаметры — по согласованию.
