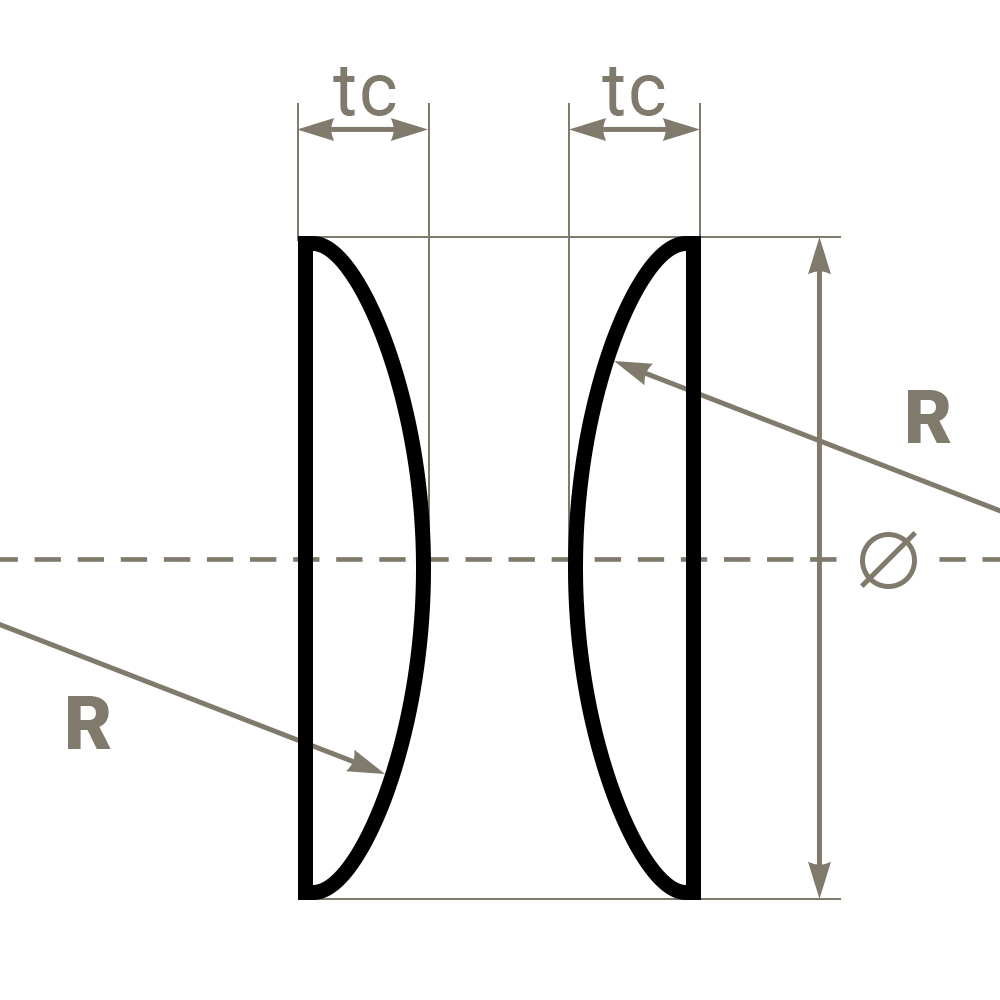

Кварцевые двояковогнутые линзы
Изготавливаем кварцевые двояковогнутые линзы из марок КВ, КИ, КУ-1 (ГОСТ 15130-86) для УФ-, видимой и ближней ИК-оптики, лазерной техники и эксимерных систем. Рабочий диапазон 0,17–3,5 мкм, низкое тепловое расширение (КТР ≈ 0,55 × 10⁻⁶ /K), высокая лучевая стойкость. По чертежу или ТЗ заказчика, от единичных образцов до серийных партий.
Двояковогнутые линзы из плавленого кварца применяются как рассеивающая проходная оптика — расширители пучка для УФ-/видимых лазеров, корректоры аберраций в составных объективах, балансировка фокусных систем в спектрометрах и оптических анализаторах.
Свойства плавленого кварца
| Параметр | Значение |
|---|---|
| Плотность | 2,20 г/см³ |
| Температура размягчения | ≈ 1665 °C |
| Коэффициент термического расширения | ≈ 0,55 × 10⁻⁶ /K (20–300 °C) |
| Коэффициент теплопроводности | 1,38 Вт/(м·K) при 20 °C |
| Твёрдость по Моосу | 5,5–6,5 |
| Модуль Юнга, E | 72 ГПа |
| Коэффициент Пуассона | 0,17 |
| Диапазон пропускания | 0,17–3,5 мкм (для КУ-1 — без полосы поглощения OH⁻ на 2,73 мкм; для КВ — с ней) |
| Показатель преломления, nd | 1,4585 (λ = 587,6 нм) |
| Растворимость в воде | Не растворим |
| Класс чистоты поверхности | P II (плавленый кварц, К8 и др. стёкла) |
Марки кварцевого стекла по ГОСТ 15130-86
| Марка | Особенности | Типовое применение |
|---|---|---|
| КВ | Прозрачный кварц с водородосодержащими группами OH⁻; полоса поглощения 2,73 мкм | УФ-/видимая оптика общего применения |
| КИ | Кварц с пониженным содержанием OH⁻; повышенная прозрачность в ближнем ИК | ИК-сборки до 2,5–3 мкм, лазерные окна |
| КУ-1 | Кварц с высоким содержанием OH⁻ для подавления поглощения в УФ; хорошая прозрачность в DUV | УФ-/DUV-оптика, эксимерные сборки 248 нм |
Российские марки КВ/КИ/КУ-1 по оптическим характеристикам сопоставимы с зарубежными аналогами Suprasil, Corning HPFS и применяются в одних и тех же оптических задачах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Плавленый кварц КВ, КИ, КУ-1 по ГОСТ 15130-86 |
| Тип линзы | Двояковогнутая сферическая |
| Класс чистоты поверхности | P II |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 20/10 по MIL-PRF-13830B |
| Просветляющее покрытие | Возможно — AR под рабочую длину волны (УФ / видимый / ближний ИК) |
Параметры в таблице — стандартные. Изготавливаем двояковогнутые линзы из плавленого кварца любых диаметров, радиусов и допусков по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства двояковогнутых линз из плавленого кварца применяем технологию прецизионной оптической обработки с центровкой по оптической оси:
- распиловка заготовки КВ / КИ / КУ-1 под расчётную толщину;
- сферическое алмазное шлифование двух вогнутых поверхностей под радиусы R₁ и R₂;
- центровка линзы по оптической оси на сферошлифовальных автоматах;
- тонкая шлифовка, доводка и финишная полировка под контроль dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение AR-покрытий под рабочую длину волны заказчика;
- отжиг для снятия остаточных напряжений — по запросу.
Низкий КТР плавленого кварца (~ 0,55 × 10⁻⁶ /K) позволяет использовать линзы в условиях термических градиентов без значимой расфокусировки — это критично для лазерных сборок и оптики высокого разрешения.
Области применения
- Расширители пучка для УФ-, видимых и ближних ИК-лазеров;
- Корректоры аберраций в составных объективах спектрометров;
- DUV/UV-оптика на КУ-1 (эксимерные сборки 248 нм);
- Ближняя ИК-оптика на КИ (2–3 мкм);
- Лазерная техника, оптические анализаторы, сборки высокой лучевой стойкости;
- Балансировка фокусных систем в оптическом приборостроении.
Как купить
Изготавливаем кварцевые двояковогнутые линзы по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, радиусами R₁/R₂, маркой кварца (КВ / КИ / КУ-1), требованиями по dN, S/D и AR-покрытию на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Чем отличаются марки КВ, КИ и КУ-1?
КВ — прозрачный кварц общего применения (с полосой OH⁻ на 2,73 мкм); КИ — кварц с пониженным содержанием OH⁻, лучше прозрачен в ближнем ИК до 2,5–3 мкм; КУ-1 — кварц с повышенным OH⁻, оптимизирован под УФ/DUV (включая 248 нм). Все три — по ГОСТ 15130-86.
Какому зарубежному стеклу соответствуют КВ/КИ/КУ-1?
По оптическим характеристикам российские марки сопоставимы с Suprasil и Corning HPFS — те же типовые применения в УФ-/видимой/ближней ИК-оптике и лазерной технике.
Какой класс чистоты поверхности у кварцевых линз?
P II — стандарт для плавленого кварца, К8 и других стёкол. По S/D достижимо до 20/10 по MIL-PRF-13830B.
Наносите ли AR-покрытие под 248 нм / 355 нм?
Да. Просветляющие покрытия под рабочую длину волны заказчика, включая UV/DUV-диапазон — стандартная опция.
Что даёт низкий КТР плавленого кварца?
КТР ≈ 0,55 × 10⁻⁶ /K — на порядок ниже большинства оптических стёкол. Это означает минимальную термическую расфокусировку при перепаде температур, что критично для лазерных и интерферометрических сборок.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
