Двояковыпуклые линзы из кварцевого стекла КВ, КИ, КУ-1

Изготавливаем двояковыпуклые линзы из кварцевого стекла марок КУ-1, КВ и КИ по ГОСТ 15130-86 для лазерной техники, УФ-, видимой и ИК-оптики, химических реакторов, литографии и аналитического приборостроения. Полировка с чистотой поверхности до S/D 20/10, плоскостность до N = 0,5, параллелизм до 10 угловых секунд, диаметр до 150 мм. По чертежу или ТЗ заказчика, от 1 шт.

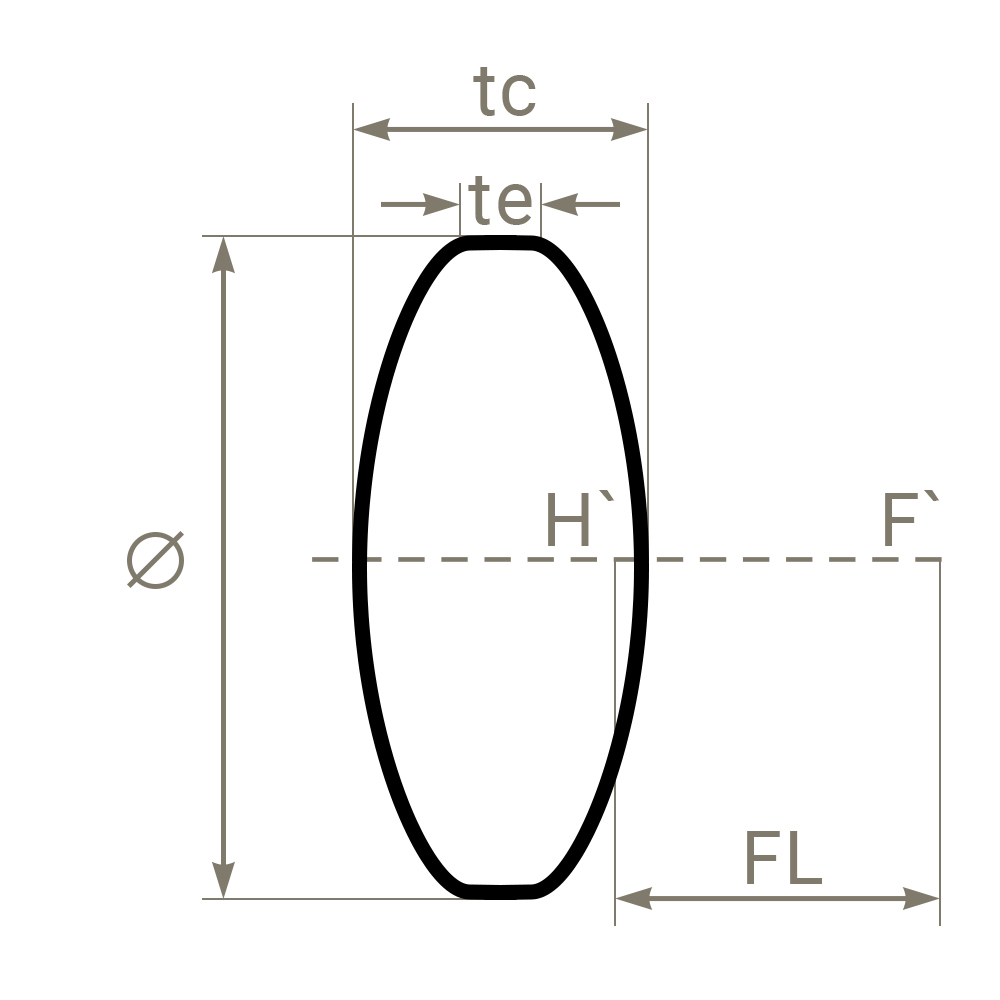

Для тонких двояковыпуклых линз из кварцевого стекла. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси t_c к диаметру D меньше 1/10 (t_c/D < 1/10).

Марки кварцевого стекла по ГОСТ 15130-86

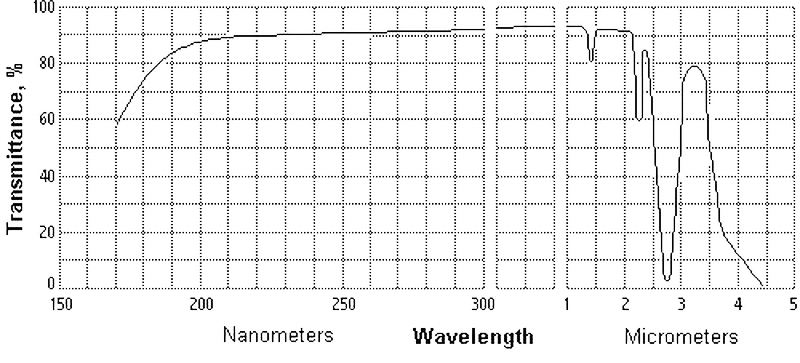

КУ-1 — кварцевое оптическое стекло гидроксильного типа. Прозрачно в УФ и видимой части спектра без полос поглощения 170–250 нм, имеет интенсивную полосу поглощения 2600–2800 нм, нелюминесцирующее, радиационно-оптически устойчивое, практически без пузырей и включений. Применяется в эксимерной литографии (ArF 193 нм, KrF 248 нм), DUV-оптике и радиационно-нагруженных задачах. Аналоги: Suprasil Standard (Heraeus), Spectrosil A/B, Corning HPFS 7980, JGS1, Dynasil 1100/4100. Максимальный размер заготовок: Ø 200 × 30 мм.

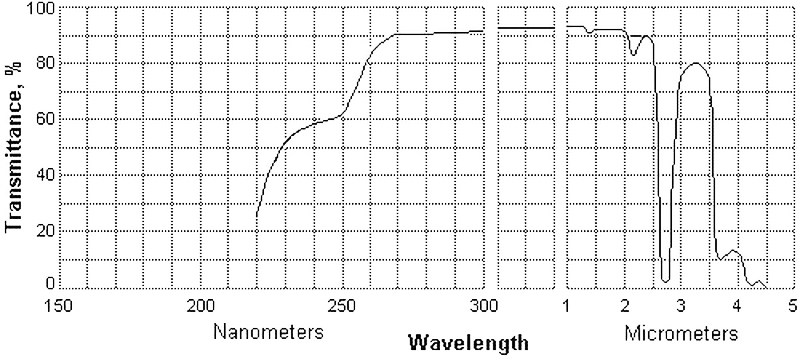

КВ — безводное кварцевое стекло, прозрачное в видимой области спектра, с заметными полосами поглощения 170–250 нм и 2600–2800 нм. Применяется в смотровых окнах, объективах VIS-NIR-диапазона и общетехнической оптике. Максимальный размер заготовок: Ø 200 мм.

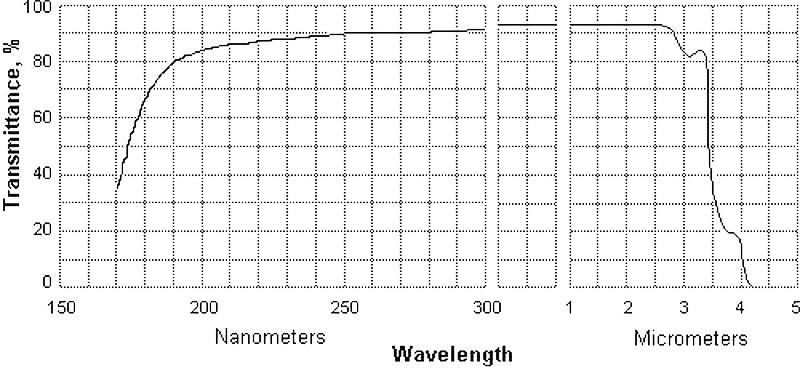

КИ — кварцевое стекло общетехнического назначения, прозрачное в видимой и ближней ИК-областях спектра, без заметной полосы поглощения 2600–2800 нм. Применяется в УФ-VIS оптике приборов, лабораторных кюветах, технологической оптике. Максимальный размер заготовок: Ø 200 мм.

Технические характеристики

Параметры в таблице — стандартные. Изготавливаем двояковыпуклые линзы из кварцевого стекла любых диаметров, фокусных расстояний и радиусов кривизны по чертежу или ТЗ заказчика, от 1 шт.

Изготовление

Для производства двояковыпуклых линз из кварцевого стекла применяем технологию прецизионной оптической обработки:

• распиловка заготовок КУ-1 / КВ / КИ под расчётные толщины;
• сферическое алмазное шлифование двух выпуклых поверхностей с центровкой по оптической оси;
• тонкая шлифовка и доводка обеих сферических поверхностей под расчётные радиусы;
• финишная полировка с контролем dN на интерферометре (λ = 632,8 нм);
• контроль чистоты поверхности по MIL-PRF-13830B (S/D);
• нанесение просветляющего, отражающего или светоделительного покрытия под рабочую длину волны — по запросу.

Низкий коэффициент теплового расширения кварцевого стекла позволяет линзам выдерживать быстрый нагрев и охлаждение без термоудара. Химическая инертность к большинству кислот и высокая электрическая прочность делают материал применимым в агрессивных средах и в качестве термо- и электроизолятора.

Области применения

• Лазерная техника: эксимерные лазеры (ArF 193 нм, KrF 248 нм), Nd:YAG, диодные системы — линзы и окна КУ-1;
• DUV-литография и фотолитографическое оборудование;
• УФ-VIS спектрометры, флуоресцентные приборы, биомедицинская оптика;
• Химические реакторы, кюветы для агрессивных сред, элементы реакционных установок;
• Сложная оптика с диэлектрическими покрытиями: светоделители, холодные/горячие зеркала, элементы спектральных систем;
• Высокотемпературная технологическая оптика свыше 950 °C.

Как купить

Изготавливаем двояковыпуклые линзы из КУ-1, КВ и КИ по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием, маркой стекла и требованиями по dN, S/D и покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.

Часто задаваемые вопросы

Чем отличаются марки КУ-1, КВ и КИ?

КУ-1 — гидроксильное стекло для UV/DUV (170–250 нм), без полосы поглощения в этой области, для эксимерных лазеров. КВ — безводное, для VIS-NIR. КИ — общетехническое, прозрачное в видимом и ближнем ИК без полосы 2600–2800 нм.

Какие зарубежные аналоги КУ-1?

Suprasil Standard (Heraeus), Spectrosil A/B (Saint-Gobain), Corning HPFS 7980, JGS1, Dynasil 1100/4100.

До какой температуры можно эксплуатировать?

Свыше 950 °C. Низкий коэффициент теплового расширения позволяет выдерживать быстрые перепады температуры без необратимого разрушения от термоудара.

Какой максимальный диаметр изготавливаете?

До 150 мм. Заготовки доступны до Ø 200 мм; крупногабаритная оптика — по согласованию.

Наносите ли просветляющие покрытия?

Да. Просветляющие, отражающие и светоделительные покрытия — под рабочую длину волны заказчика, включая UV, VIS и NIR-диапазоны.

От какого количества возможен заказ?

От 1–5 штук. Серийные партии — по согласованному графику.
