Двояковыпуклые линзы из хлорида калия KCl
Изготавливаем двояковыпуклые линзы из хлорида калия (KCl) для CO₂-лазерной оптики, FTIR-спектроскопии и ИК-окон. Кристалл выращиваем методом Киропулоса; полировка по технологии с контролируемой влажностью, чистота поверхности до S/D 40/20 по MIL-PRF-13830B, диаметр до 150 мм. По чертежу или ТЗ заказчика, от 1 шт.

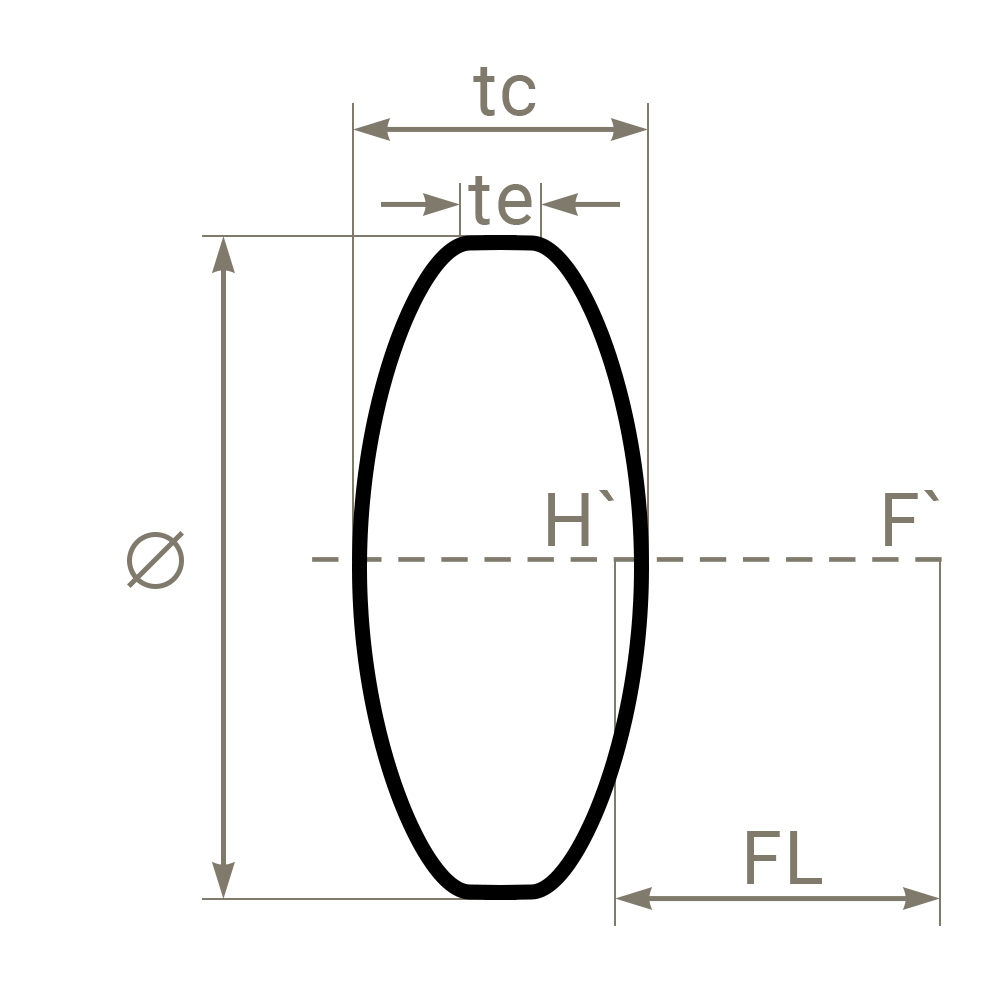

Для тонких двояковыпуклых линз из KCl. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси tc к диаметру D меньше 1/10 (tc/D < 1/10).

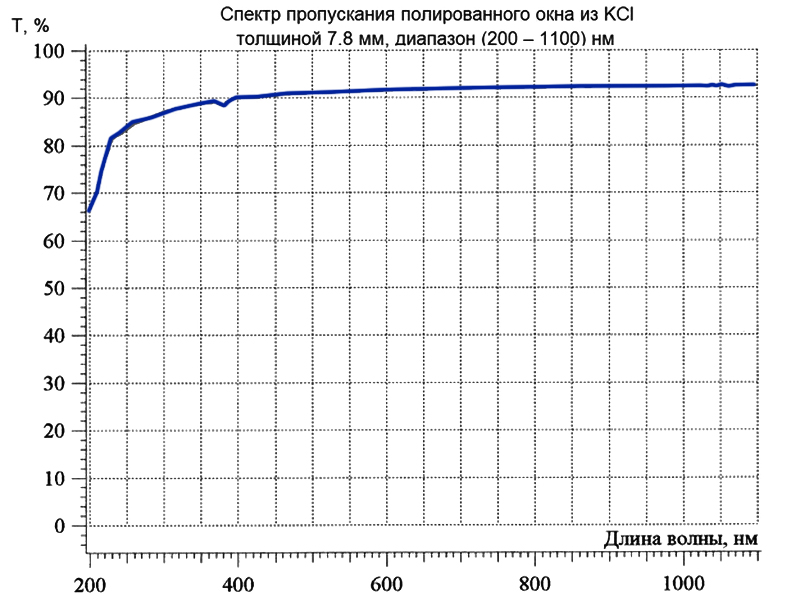

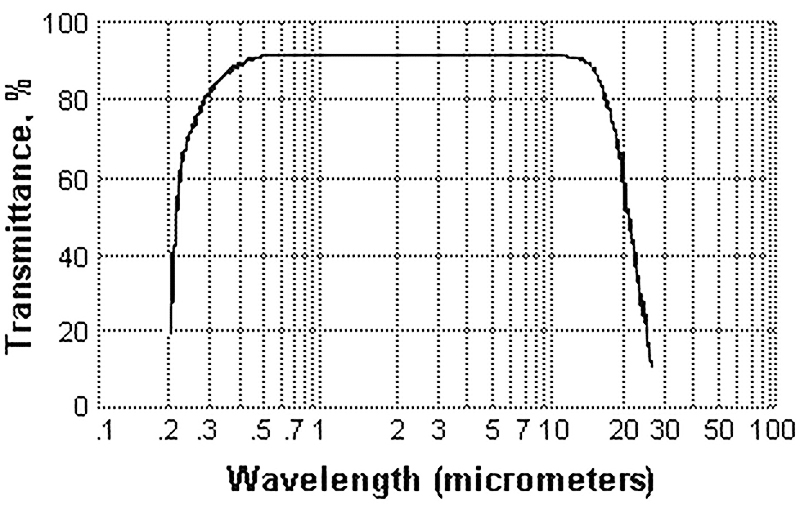

Спектр пропускания полированного окна из KCl толщиной 7,8 мм в диапазоне 200–1100 нм.

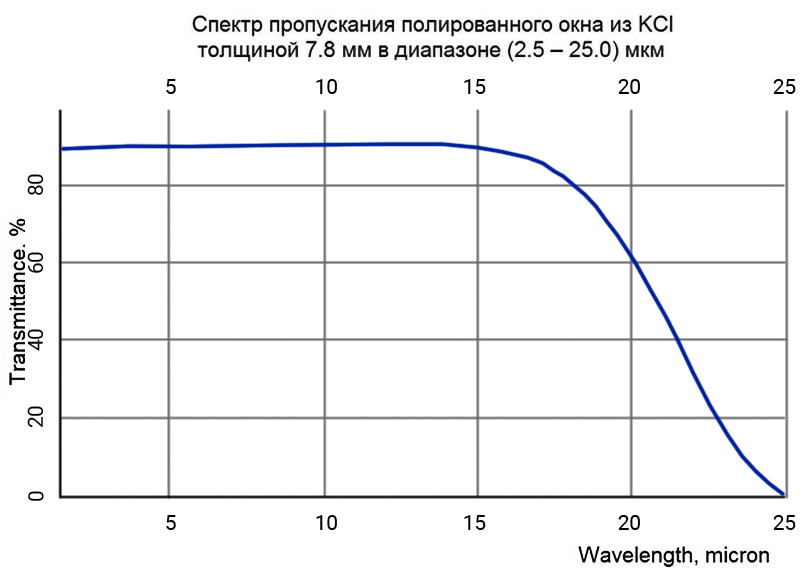

Спектр пропускания полированного окна из KCl толщиной 7,8 мм в диапазоне 2,5–25 мкм.
Физические свойства хлорида калия (KCl)
| Параметр | Значение |
|---|---|
| Плотность | 1,99 г/см³ |
| Температура плавления | 776 °C |
| Коэффициент теплопроводности | 6,53 Вт/(м·K) при 322 K |
| Коэффициент термического расширения | 36 × 10⁻⁶ /K при 300 K |
| Твёрдость по Кнупу | 7,2 кг/мм² <110>; 9,3 кг/мм² <100> (индентор 200 г) |
| Удельная теплоёмкость | 690 Дж/(кг·K) |
| Диэлектрическая постоянная (f = 1 МГц) | 4,64 при 300 K |
| Модуль Юнга E | 29,67 ГПа |
| Модуль сдвига G | 6,24 ГПа |
| Модуль объёмной деформации K | 17,36 ГПа |
| Упругие коэффициенты | C11 = 39,8 МПа; C12 = 6,2 МПа; C44 = 6,25 МПа |
| Предел упругости | 2,3 МПа |
| Коэффициент Пуассона | 0,216 |
Оптические свойства хлорида калия (KCl)
| Параметр | Значение |
|---|---|
| Диапазон пропускания | 0,21 – 20 мкм |
| Показатель преломления n | 1,45644 (λ = 10 мкм) |
| Потери на отражение | 8,3 % (λ = 11 мкм, 2 поверхности) |
| dn/dT | −33,2 × 10⁻⁶ /K |
| Коэффициент поглощения | 1,22 × 10⁻³ см⁻¹ (λ = 2,7 мкм) |
Химические свойства хлорида калия (KCl)
| Параметр | Значение |
|---|---|
| Растворимость | 34,7 г / 100 г воды |
| Молекулярный вес | 74,55 |
| Класс | Кубический, структура NaCl. Раскалывается по плоскости (100) |
Показатель преломления KCl по длинам волн
| Длина волны, мкм | 0,40 | 0,59 | 5,30 | 11,7 | |
|---|---|---|---|---|---|
| Показатель преломления | 1,51 | 1,49 | 1,47 | 1,45 | |
| Длина волны, мкм | 15,0 | 18,1 | 20,2 | 22,8 | 24,3 |
| Показатель преломления | 1,43 | 1,41 | 1,39 | 1,37 | 1,35 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | KCl кристаллический (рост по Киропулосу) |
| Тип линзы | Двояковыпуклая сферическая |
| Диаметр | До 150 мм |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Условие снятия N и dN для тонких линз | tc/D < 1/10 |
| Максимальная рабочая температура | До 400 °C (с защитой от влажности) |
Параметры в таблице — стандартные. Изготавливаем двояковыпуклые линзы из KCl любых диаметров и радиусов кривизны по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства двояковыпуклых линз из хлорида калия применяем технологию обработки гигроскопичных кристаллов:
- выращивание кристалла KCl по методу Киропулоса;
- распиловка заготовок с учётом плоскости раскола (100);
- сферическое алмазное шлифование двух выпуклых поверхностей с центровкой по оптической оси;
- тонкая шлифовка и доводка обеих сферических поверхностей под расчётные радиусы;
- финишная полировка в условиях контролируемой влажности с контролем dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- упаковка в осушенной атмосфере.
KCl растворим в воде, поэтому полированные поверхности требуют защиты от влажности при хранении и эксплуатации.
Области применения
- Защитные окна и проходные линзы CO₂-лазеров (10,6 мкм) — недорогая альтернатива ZnSe;
- FTIR-спектроскопия в среднем ИК-диапазоне до 20 мкм;
- ИК-призмы и проходная оптика тепловизионных систем;
- Лабораторная и аналитическая ИК-оптика 0,21–20 мкм;
- Спектральные исследования с длинами волн за пределами рабочего диапазона NaCl.
Как купить
Изготавливаем двояковыпуклые линзы из KCl по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием, требованиями по dN и S/D на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
В каком диапазоне длин волн прозрачен KCl?
Пропускание материала — 0,21–20 мкм, что покрывает ближний УФ, видимый и средний ИК-диапазон, включая 10,6 мкм для CO₂-лазеров.
Когда KCl выгоднее, чем ZnSe или NaCl?
KCl — недорогой материал для маломощной CO₂-оптики и проходных окон, когда не требуется высокая лучевая стойкость ZnSe. По сравнению с NaCl у KCl шире диапазон пропускания (до 20 мкм против 15 мкм).
Как защитить линзы из KCl от влаги?
Хранение в осушенной среде, эксплуатация при контролируемой влажности или с подогревом линзы выше температуры окружающей среды. Полировка и упаковка выполняются в сухой атмосфере.
Можно ли наносить просветляющие покрытия?
Да, AR-покрытия под рабочую длину волны (10,6 мкм для CO₂; 3–5 / 8–12 мкм для тепловидения) — по запросу.
Какой максимальный диаметр изготавливаете?
До 150 мм. Большие диаметры — по согласованию с учётом доступности заготовок.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
