Двояковыпуклые линзы из бромида калия KBr

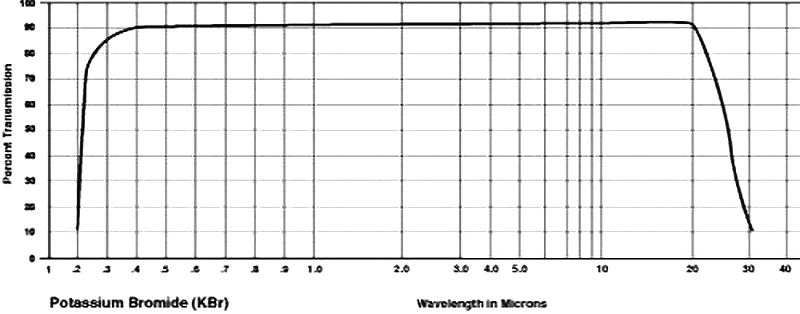

Изготавливаем двояковыпуклые линзы из бромида калия (KBr) для FTIR-спектроскопии и ИК-кювет — собирающие положительные линзы с двумя сферическими выпуклыми поверхностями. KBr имеет самый широкий диапазон пропускания среди оптических галогенидов щелочных металлов (0,3–25 мкм при практическом интервале дисперсии в ИК-области 15–27 мкм), сильно гигроскопичен. Местная ошибка формы dN ≤ 1 (λ = 632,8 нм). По чертежу или ТЗ заказчика, от 1 шт.

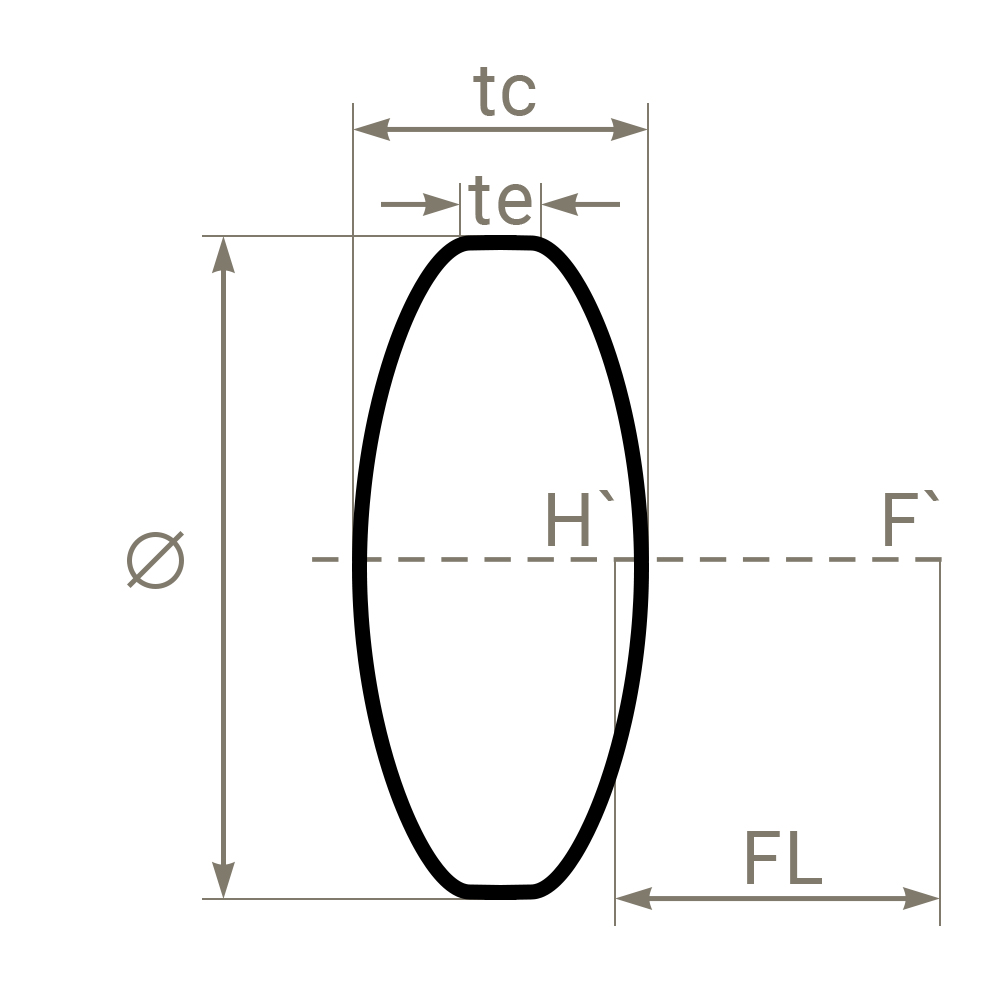

Для тонких двояковыпуклых линз из KBr. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси t_c к диаметру D меньше 1/10 (t_c/D < 1/10).

[УТОЧНИТЬ: в исходной XML-выгрузке для двояковыпуклых линз из KBr отсутствуют таблицы «Стандартные размеры», «Физические свойства», «Оптические свойства» и «Химические свойства» — приводим только описание материала и общие технические характеристики, согласованные с эталонами плосковыпуклых.]

О материале KBr

Кристаллический KBr (бромид калия) — мягкий однородный материал, выращивается в больших слитках методом Кирополуса, легко раскалывается. Сильно гигроскопичен — растворим в воде, поэтому полированные поверхности должны быть защищены от воздействия влажности. Под воздействием излучения в KBr появляются центры окраски. При условии контролируемой влажности и аккуратной обработки KBr полируется до высокой оптической чистоты.

Материал может эксплуатироваться при температурах до 300 °C. Применяется в инфракрасной спектроскопии в качестве окон для кювет, светоделителей и ИК-линз.

Технические характеристики

Изготавливаем двояковыпуклые линзы из KBr по чертежу или ТЗ заказчика, от 1 шт. Отправьте ТЗ с диаметром, фокусным расстоянием, парой радиусов R1/R2 и требованиями по покрытию — рассчитаем стоимость и сроки.

Изготовление

Для производства двояковыпуклых линз из бромида калия применяем технологию обработки гигроскопичных галогенидов щелочных металлов в условиях контролируемой влажности:

• распиловка слитков KBr, выращенных методом Кирополуса, в сухой атмосфере;
• сферическое алмазное шлифование первой выпуклой поверхности под расчётный радиус R1;
• центровка по оптической оси и шлифование второй выпуклой поверхности под R2;
• тонкая шлифовка и доводка обеих сферических поверхностей в сухой среде;
• финишная полировка под контроль dN на интерферометре (λ = 632,8 нм);
• контроль чистоты поверхности по MIL-PRF-13830B (S/D);
• при необходимости нанесение защитного или просветляющего покрытия на обе стороны;
• упаковка в условиях контролируемой влажности с осушителем для транспортировки и хранения.

KBr полируется до высокой оптической чистоты при условии аккуратного обращения. Низкие потери на отражение во всём ИК-диапазоне делают AR-покрытие необязательным для большинства задач FTIR-спектроскопии — но для долговечной эксплуатации в нестабильных условиях рекомендуем влагозащитное покрытие.

Области применения

• FTIR-спектроскопия — окна для ИК-кювет и фокусирующие двояковыпуклые линзы в спектрометрах;
• ИК-кюветы для жидкостной и газовой спектроскопии в широком диапазоне 0,3–25 мкм;
• Светоделители для ИК-спектрометров;
• Аналитические лаборатории — компоненты приборов с переменной геометрией пучка;
• Сборки осветительных систем для среднего и дальнего ИК (15–27 мкм), где другие кристаллы непрозрачны;
• Эталонные оптические элементы для калибровки ИК-приборов.

Как купить

Изготавливаем двояковыпуклые линзы из KBr по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием, радиусами R1/R2, требованиями по dN, S/D и покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.

Часто задаваемые вопросы

Почему KBr, а не CaF₂ или ZnSe для FTIR?

KBr пропускает до 25 мкм с практическим интервалом дисперсии 15–27 мкм — недостижимая для CaF₂ (до 10 мкм) и ZnSe (до 20 мкм при дороговизне) дальняя ИК-область. Это делает KBr стандартом для широкополосной FTIR-спектроскопии и ИК-кювет, несмотря на гигроскопичность.

Как хранить и эксплуатировать линзу из KBr?

В сухой атмосфере с осушителем. При работе исключайте контакт с водой, водными растворами и высокой влажностью воздуха. Полированные поверхности можно дополнительно защитить просветляющим покрытием с влагозащитной функцией.

Симметричные R1 = R2 или несимметричные двояковыпуклые?

Стандартный вариант — симметричный R1 = R2. Несимметричную пару R1 ≠ R2 рассчитываем по ТЗ для оптимизации сферической аберрации в конкретной оптической схеме.

До какой температуры можно использовать KBr?

До 300 °C при условии защиты от влажности. Кристалл легко раскалывается, поэтому термоудары и большие градиенты температуры недопустимы.

Появляются ли центры окраски?

Да, под воздействием излучения. Для систем с высокой плотностью UV-потока или ионизирующего излучения рассматривайте альтернативы — CaF₂, MgF₂.

От какого количества возможен заказ?

От 1 штуки. Серийные партии — по согласованному графику.
