Двояковыпуклые линзы из оптического бесцветного стекла К8, ЛК5, ТФ10

Изготавливаем двояковыпуклые линзы из оптического бесцветного стекла К8, ЛК5 и ТФ10 по ГОСТ 3514-94 для объективов, окуляров, ахроматических дублетов, бинокулярной техники и общеоптических задач видимого диапазона. В наличии стекло Лыткаринского завода оптического стекла (ЛЗОС); для крупных партий — стекло Schott или Ohara. Местная ошибка формы dN ≤ 1 (λ = 632,8 нм). По чертежу или ТЗ заказчика, от 1 шт.

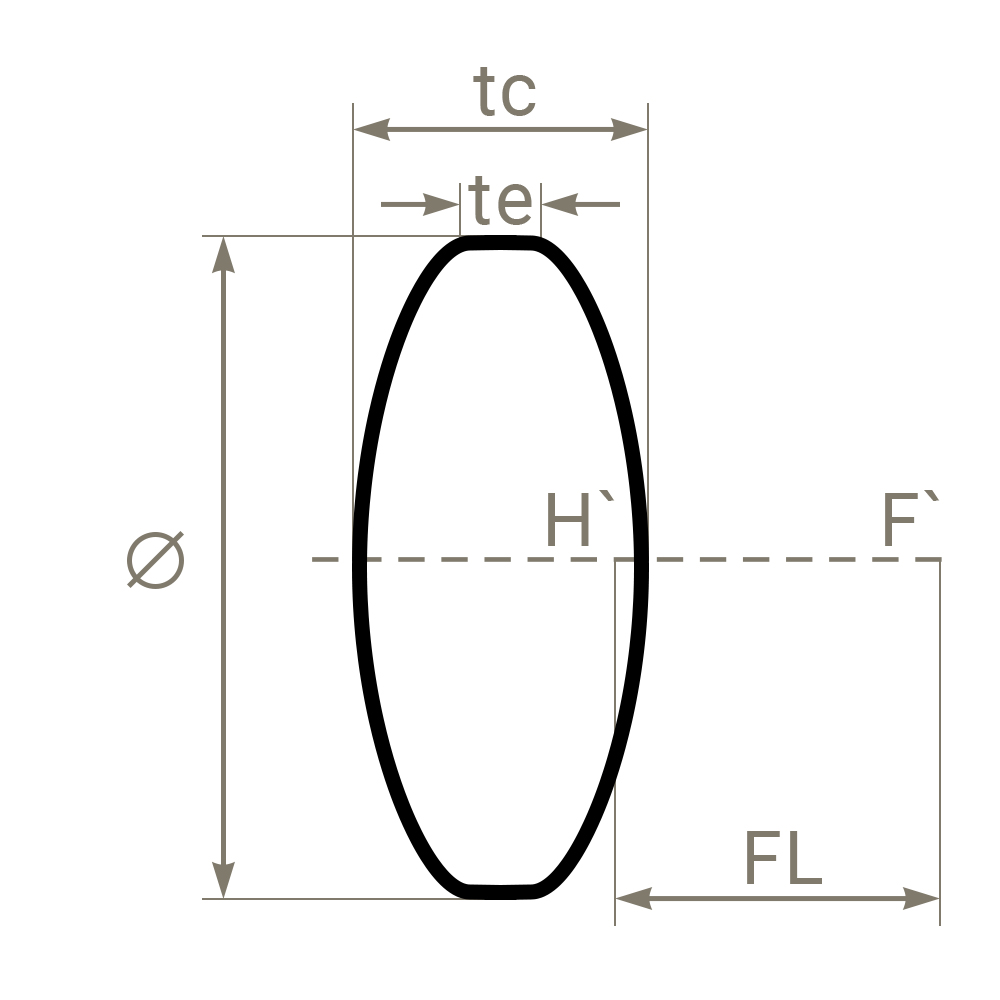

Для тонких двояковыпуклых линз из оптического стекла. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси t_c к диаметру D меньше 1/10 (t_c/D < 1/10).

Марки оптического стекла по ГОСТ 3514-94

К8 — крон, основное стекло для объективов и окуляров видимого диапазона. Прямой аналог Schott BK7: показатель преломления n_d ≈ 1,5163, число Аббе ν_d ≈ 64,17. Универсальная марка для одиночных линз и собирающих компонентов оптических систем.

ЛК5 — лёгкий крон с пониженной плотностью и низкой дисперсией. Используется в склеенных дублетах и парах с тяжёлыми флинтами для коррекции хроматических аберраций.

ТФ10 — тяжёлый флинт с высоким показателем преломления (n_d ≈ 1,8060) и высокой дисперсией. Применяется в ахроматических дублетах, призмах, склейках с кронами для коррекции хроматизма в объективах.

Технические характеристики

Параметры в таблице — стандартные. Изготавливаем двояковыпуклые линзы из К8, ЛК5 и ТФ10 любых диаметров, фокусных расстояний и радиусов кривизны по чертежу или ТЗ заказчика, от 1 шт.

Изготовление

Для производства двояковыпуклых линз из оптического стекла применяем технологию серийной оптической обработки:

• отбор заготовок по категории однородности и пузырности под требования ТЗ;
• распиловка и предварительная обработка под расчётные толщины;
• сферическое шлифование двух выпуклых поверхностей с центровкой по оптической оси;
• тонкая шлифовка и доводка обеих сферических поверхностей под расчётные радиусы;
• финишная полировка с контролем dN на интерферометре (λ = 632,8 нм);
• контроль чистоты поверхности по MIL-PRF-13830B (S/D);
• нанесение AR-покрытия под рабочую длину волны — по запросу;
• склейка ахроматических дублетов из крона и флинта под конкретные длины волн — по заказу.

Производство оптических деталей по чертежам заказчика — на собственном заводе в Санкт-Петербурге.

Области применения

• Объективы и окуляры биноклей, зрительных труб, телескопов;
• Ахроматические дублеты крон-флинт (К8 + ТФ10, ЛК5 + ТФ10) для коррекции хроматизма;
• Объективы микроскопов, фотообъективы, проекционная оптика;
• Конденсоры, коллиматоры и осветительные системы видимого диапазона;
• Лабораторные и учебные оптические установки;
• Призмы, клинья, сетки и шариковые линзы по чертежам заказчика.

Как купить

Изготавливаем двояковыпуклые линзы из К8, ЛК5 и ТФ10 по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с маркой стекла, диаметром, фокусным расстоянием и требованиями по dN, S/D и покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.

Часто задаваемые вопросы

Чем отличаются К8, ЛК5 и ТФ10?

К8 — стандартный крон, аналог BK7, n_d ≈ 1,5163, для объективов и окуляров. ЛК5 — лёгкий крон с пониженной плотностью и низкой дисперсией для дублетов. ТФ10 — тяжёлый флинт с n_d ≈ 1,8060 и высокой дисперсией, основной материал для коррекции хроматизма в ахроматах.

Какие стёкла есть в наличии?

Стекло Лыткаринского завода оптического стекла (ЛЗОС). Для крупных партий — стекло Schott или Ohara под заказ.

Изготавливаете ли ахроматические дублеты?

Да. Изготавливаем ахроматические склейки крон-флинт под конкретные длины волн заказчика — К8 + ТФ10, ЛК5 + ТФ10 и другие комбинации.

Какие диаметры доступны?

Сферические линзы 1–100 мм, включая шариковые и микролинзы. Цилиндрические линзы 1,5–100 мм.

Какие ещё детали изготавливаете из оптического стекла?

Призмы (Дове, призма-крыша, триппель-призма, Порро и др.), стержни с полированными торцами и образующей, сетки с метками от Ø 2 мм, клинья.

От какого количества возможен заказ?

От 1 штуки. Серийные партии — по согласованному графику; для крупных партий доступно стекло Schott и Ohara.
