Капилляры, трубки, стержни

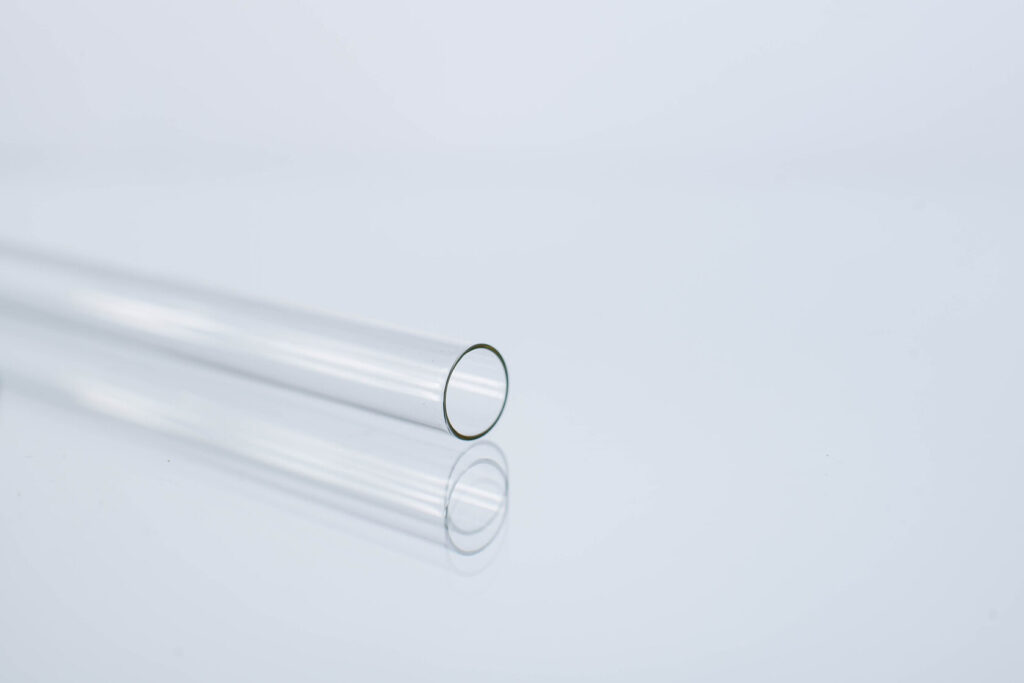

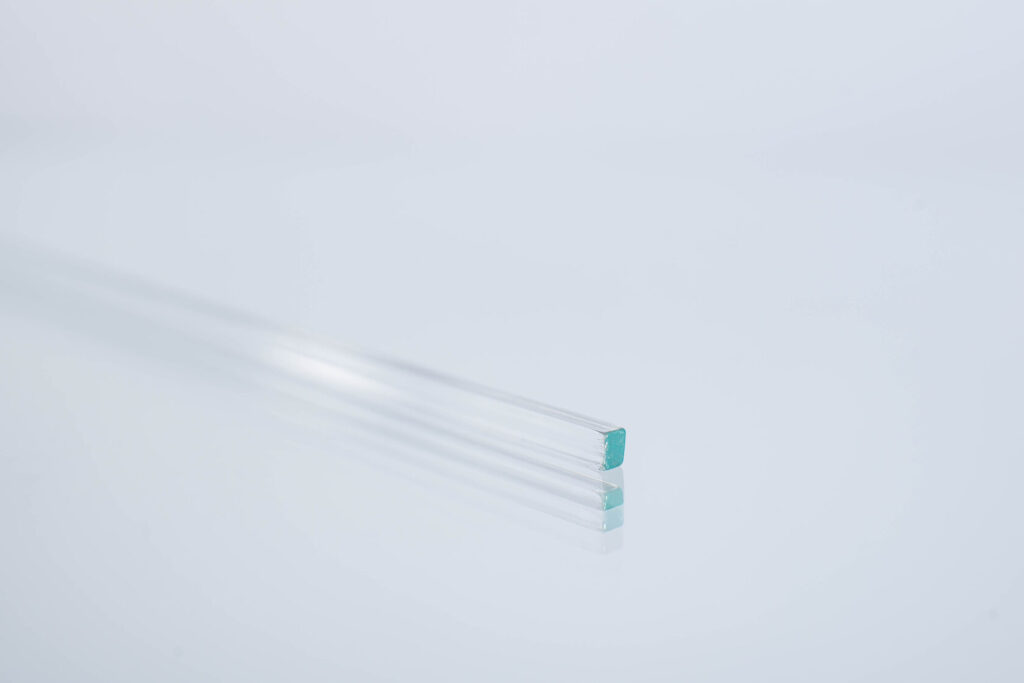

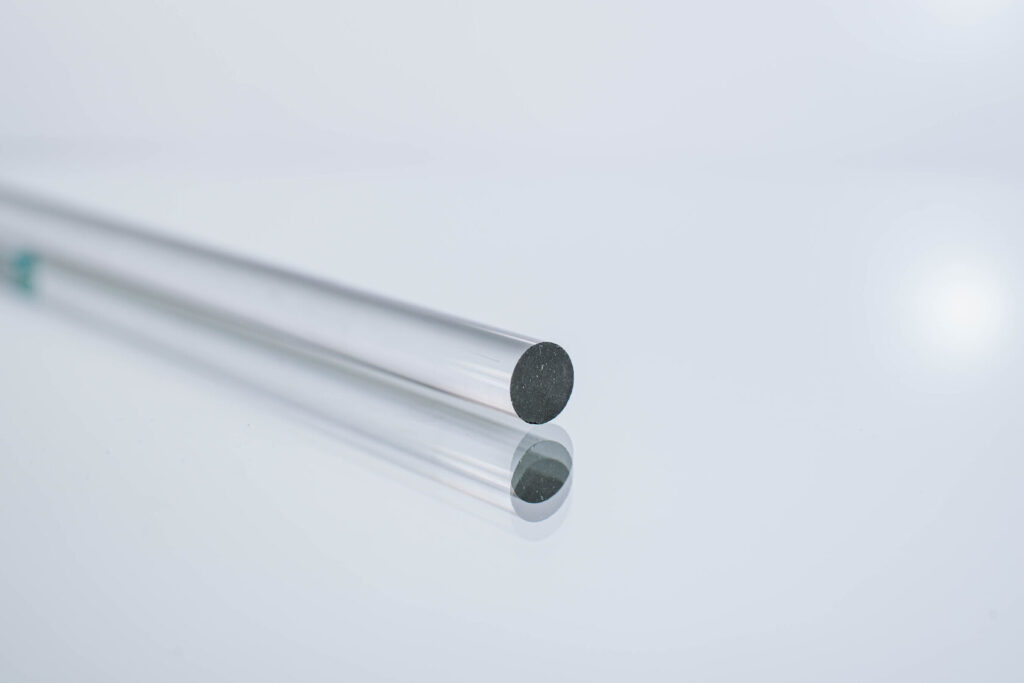

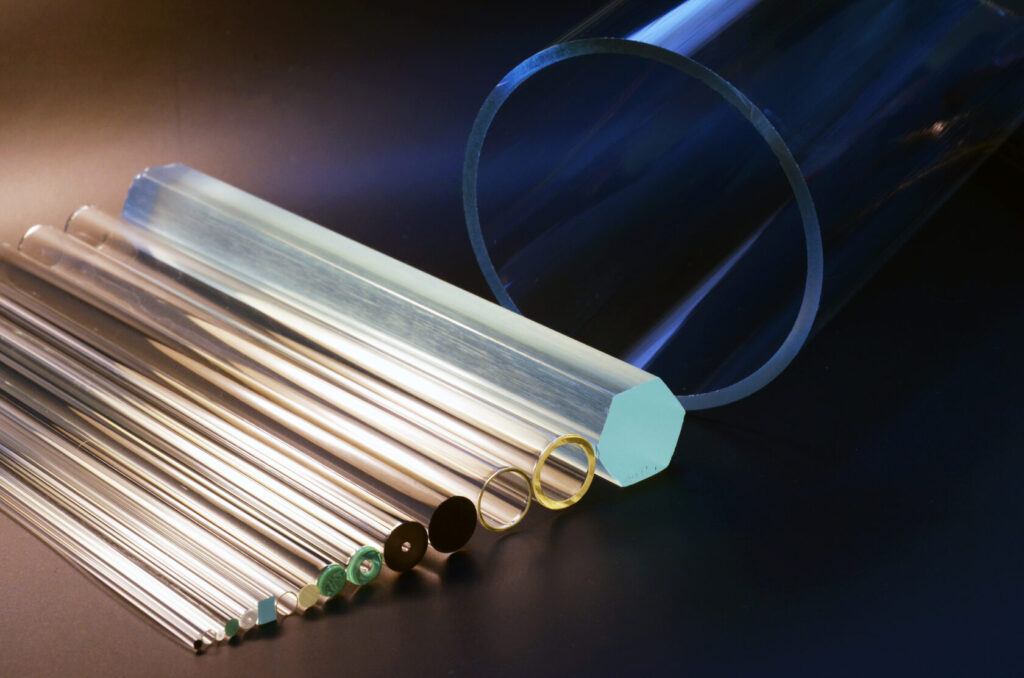

Изготавливаем стеклянные капилляры, трубки и стержни из электровакуумного и оптического стекла марок С48-2, С52-1, С52-2, С89-1, С93-1, С93-3, С95-2 и др. Внешний диаметр до 250 мм, толщина стенки и внутренний диаметр — по ТЗ. Помимо круглого сечения — овальные, треугольные, шестигранные, конические профили. Точная навивка спиралей из тонких трубок и капилляров (Ø до 1 мм) с изменением исходного диаметра не более 1,5 %. Производство по запатентованным технологиям (SU 827428, RU 1431264, RU 1793664, RU 1601946, RU 1187400). По чертежу или ТЗ заказчика, от единичных образцов до серийных партий.
Свойства применяемых марок стекла
| Марка | Тип стекла | ТКЛР, K⁻¹ | Температура размягчения (10¹¹ Пз), °C | Термостойкость, °C | Химстойкость (потеря массы по отношению к воде), % | Показатель преломления |
|---|---|---|---|---|---|---|
| С52-1 | Электровакуумное бесцветное молибденовой группы | 52(±1)·10⁻⁷ | 585 | ≥ 180 | ≤ 0,5 | 1,518 (λd=587,6 нм) |
| С52-2 | Электровакуумное бесцветное молибденовой группы | 52(±1)·10⁻⁷ | 575 | ≥ 190 | ≤ 0,08 | 1,518 (λd=587,6 нм) |
| С93-1 | Электровакуумное бесцветное платинитовой группы | 93,5(±2)·10⁻⁷ | 500 | ≥ 100 | ≤ 0,22 | 1,597 (λd=587,6 нм) |
| С93-3 | Электровакуумное зелёное платинитовой группы | 93(±2)·10⁻⁷ | 510 | ≥ 120 | ≤ 0,14 | — |
| С95-2 | Электровакуумное бесцветное платинитовой группы | 95(±1)·10⁻⁷ | 590 | ≥ 115 | ≤ 0,12 | — |
| С48-2 | Электровакуумное синее молибденовой группы | 48(±1)·10⁻⁷ | 570 | — | — | — |
| С48-7 | Многосвинцовое бесцветное | 48(±1)·10⁻⁷ | 530 | ≥ 160 | — | — |
| ДС-10 | Многосвинцовое бесцветное | 90(±2)·10⁻⁷ | 455 | — | — | 1,7149 (λd=587,6 нм) |
| К-8 | Оптическое бесцветное | 84·10⁻⁷ | 557 | — | — | 1,516 (λd=587,6 нм) |
| С78-5 (Х-230) | Растворимое | 79(±1)·10⁻⁷ | 525 | — | ≥ 10 | 1,5382 (λd=546,07 нм) |
| С87-2 (6Ba-4) | Многосвинцовое бесцветное | 92(±1)·10⁻⁷ | 480 | — | ≤ 0,08 | 1,6431 (λd=546,07 нм) |
Технические характеристики
| Параметр | Значение |
|---|---|

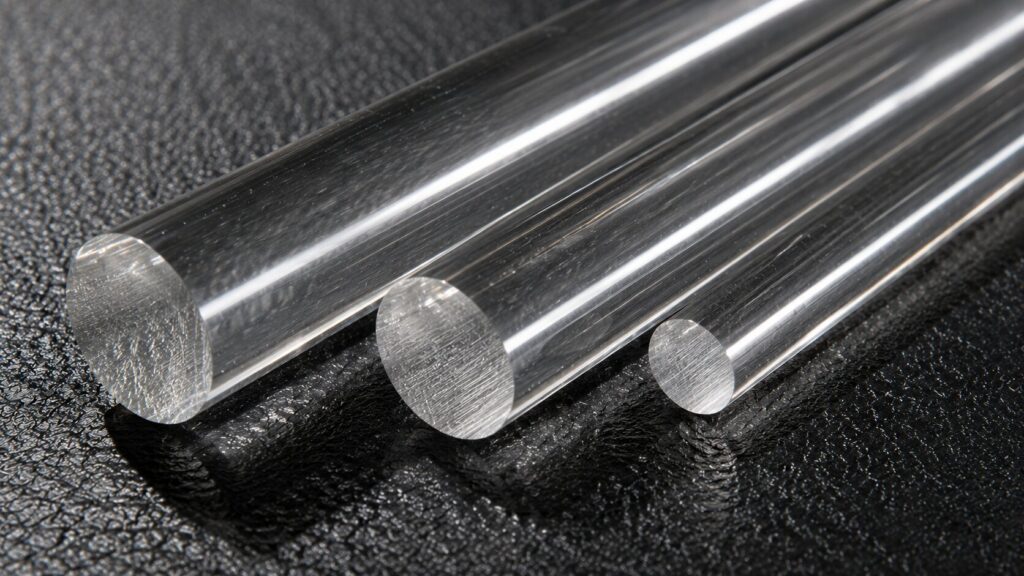

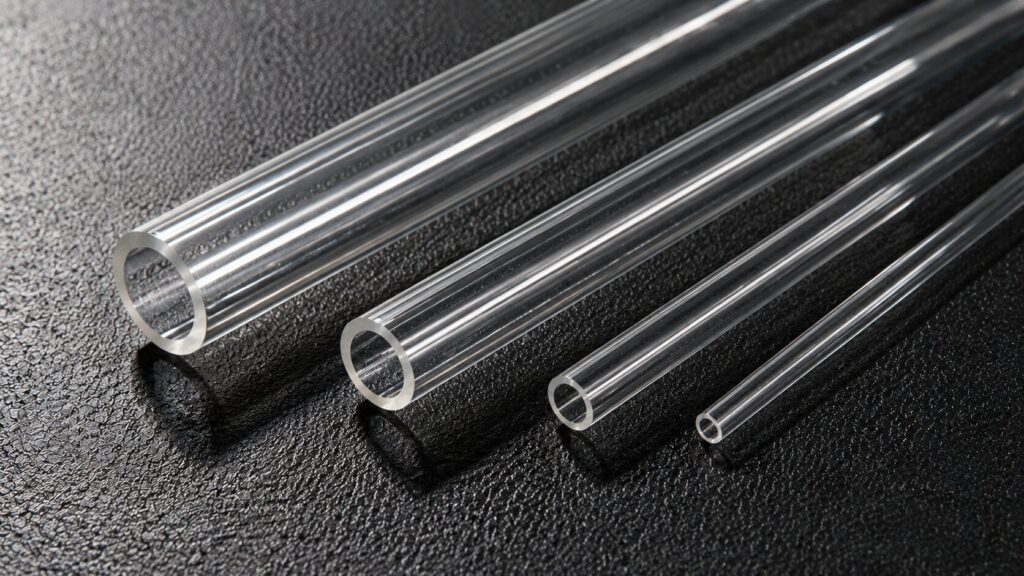

| Тип изделий | Капилляры, трубки, стержни (штабики), спирали |
| Внешний диаметр | до 250 мм |
| Толщина стенки | по ТЗ заказчика |

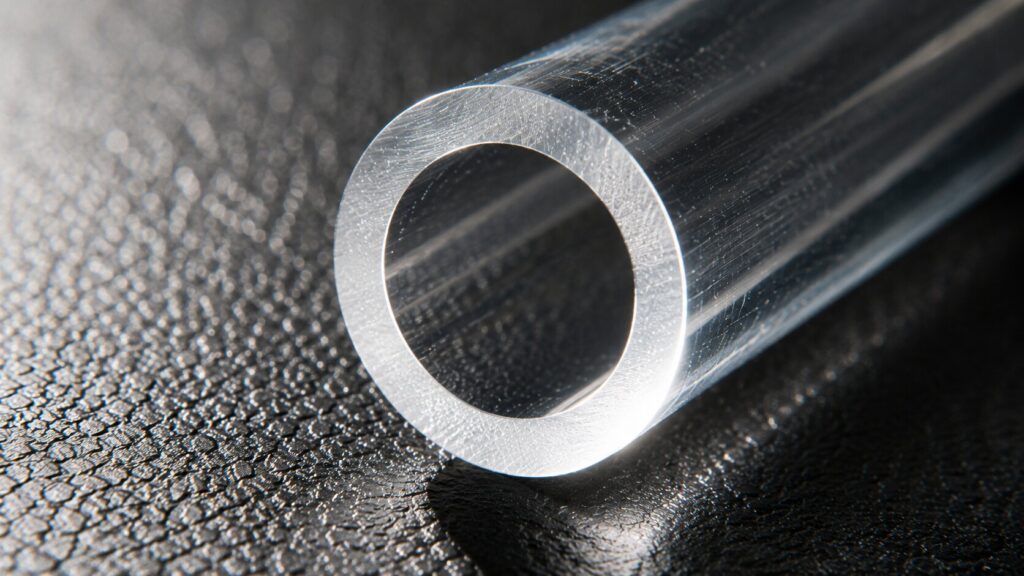

| Внутренний диаметр капилляра | по ТЗ заказчика |

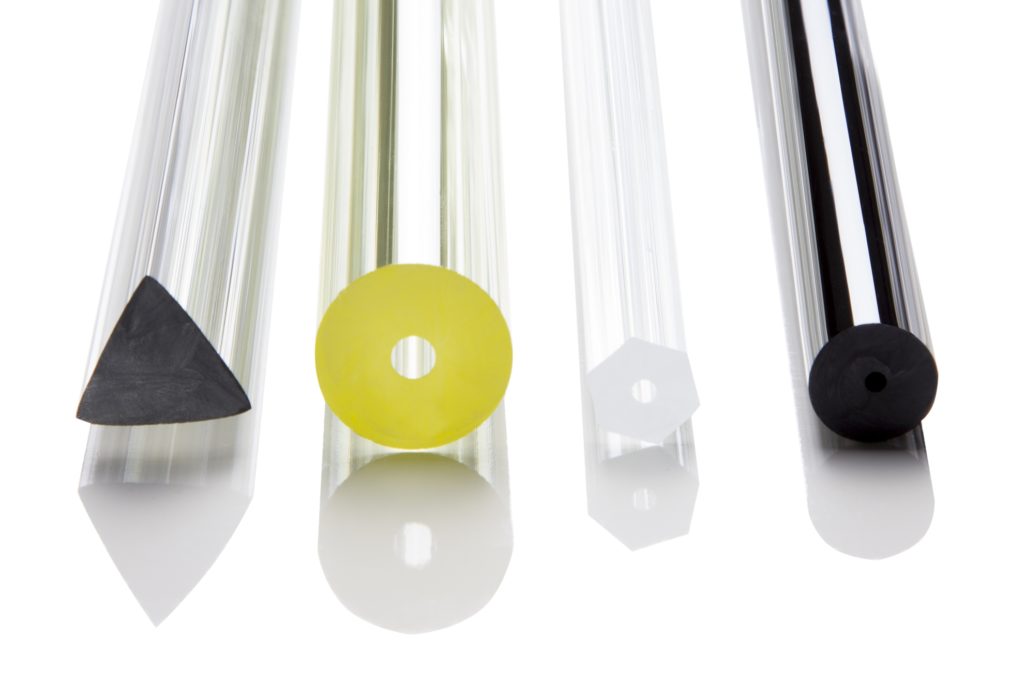

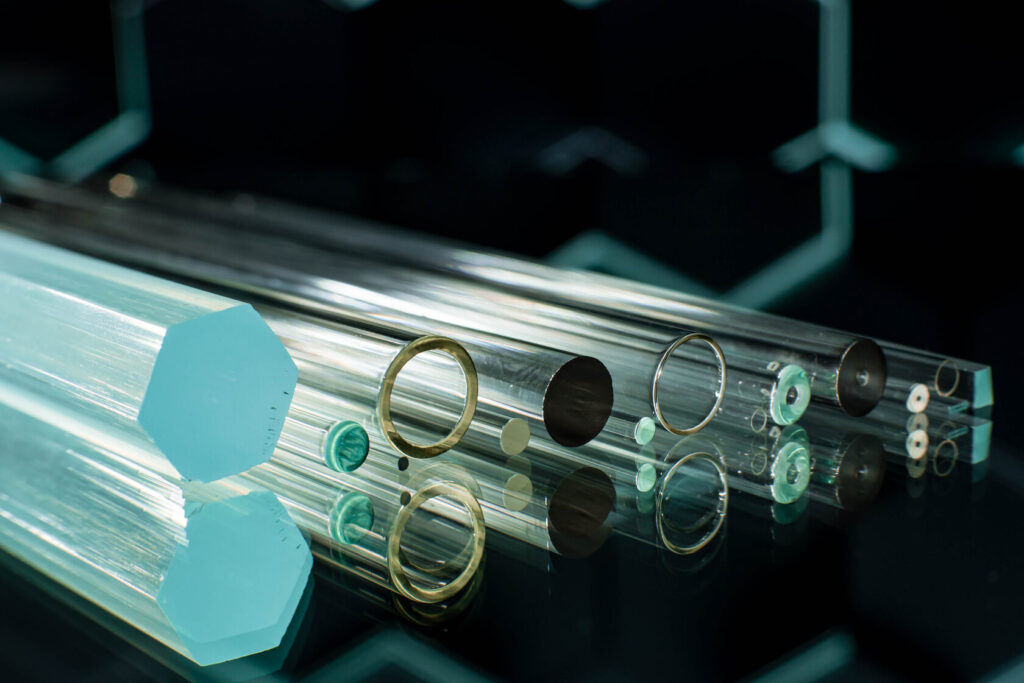

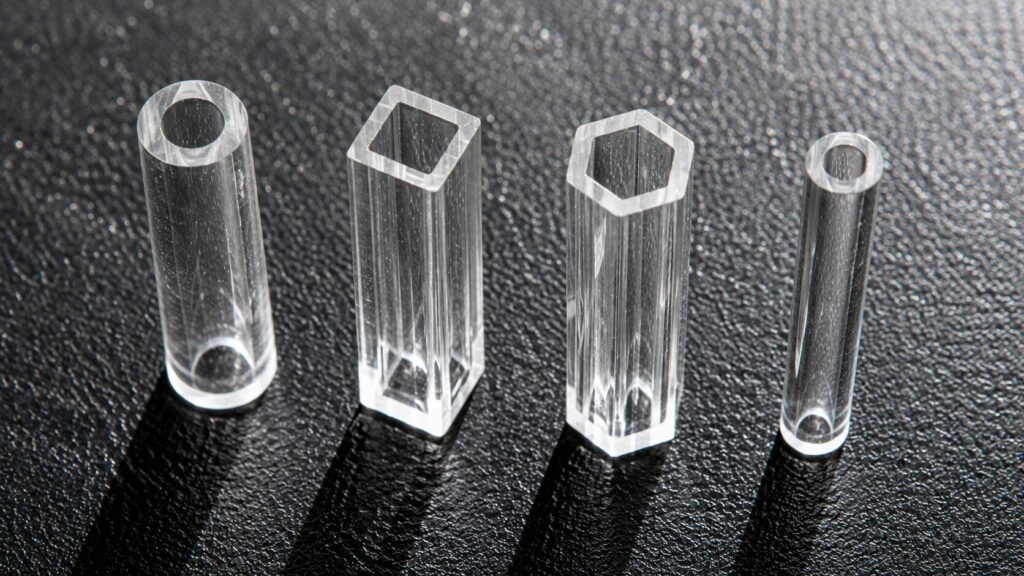

| Сечение | круглое, овальное, треугольное, шестигранное, прочее |

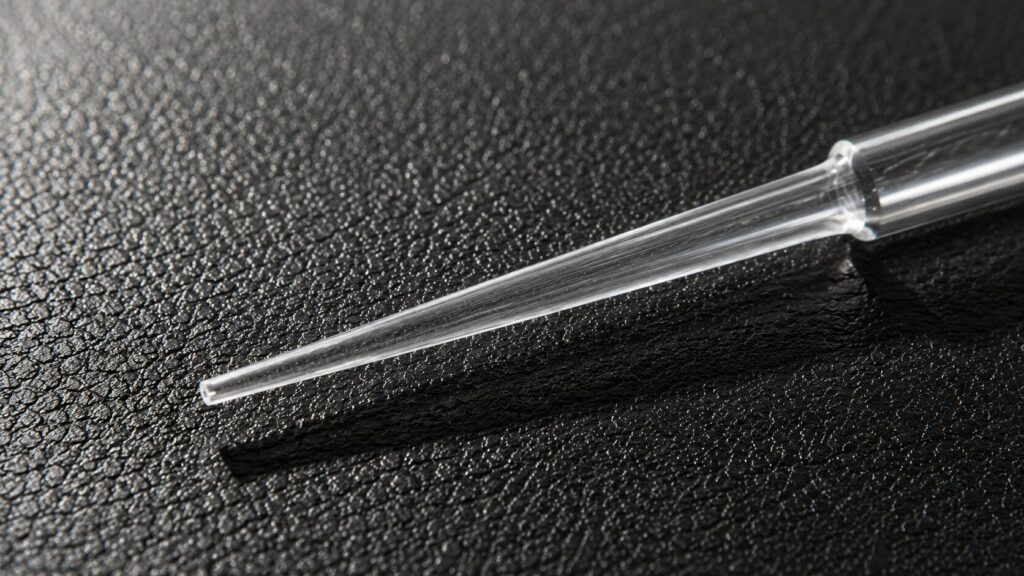

| Профиль по длине | цилиндрический; конический с линейно изменяющимся диаметром |

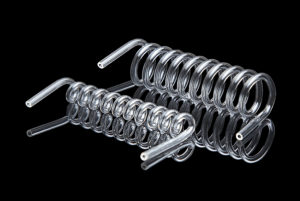

| Спирали (Ø заготовки до 1 мм) | точная навивка с изменением исходного диаметра не более 1,5 % |
| Многокомпонентные стержни | из материалов, согласованных по термофизическим свойствам (ТКЛР) |
| Материалы | С48-2, С52-1, С52-2, С89-1, С93-1, С93-3, С95-2 и другие; материал заказчика — по согласованию |
| Стандарты | ОСТ электровакуумной и оптической групп; ГОСТ 15130-86 для кварцевых заготовок |
| Запатентованные технологии | SU 827428, RU 1431264, RU 1793664, RU 1601946, RU 1187400 |
Толщина стенок и внутренние диаметры подбираются индивидуально по ТЗ заказчика. Возможна работа со стеклом или иными материалами, предоставленными заказчиком.
Изготовление
Для производства капилляров, трубок и стержней применяем технологию вытяжки из электровакуумных и оптических стёкол:
- подбор марки стекла по ТКЛР, термостойкости и оптическим свойствам под задачу заказчика;
- вытяжка трубок и капилляров требуемого внешнего диаметра с контролем толщины стенки;
- формовка профилей нестандартного сечения (овал, треугольник, шестигранник) и конических участков;
- навивка спиралей из тонких заготовок Ø ≤ 1 мм с допустимым изменением исходного диаметра не более 1,5 %;
- сборка многокомпонентных стержней из стёкол с согласованными ТКЛР для предотвращения внутренних напряжений в спае;
- отжиг для снятия напряжений;
- контроль геометрии (внешний диаметр, толщина стенки, прямолинейность);
- контроль внутренних напряжений в полярископе.
Прецизионная вытяжка обеспечивает воспроизводимость геометрии в пределах партии — критическое требование для электровакуумных вводов и оптических компонентов.
Области применения
- Электровакуумное приборостроение: вводы, корпуса ламп, генераторных и электронных приборов;
- Газовая хроматография: капиллярные колонки;
- Лазерная техника: трубки разрядных промежутков, лампы накачки;
- Спектральные источники света и УФ-приборы;
- Аналитическое приборостроение: проточные ячейки, кюветы, элементы микрофлюидики;
- Стержни для оптических заготовок и волоконных приборов;
- Спирали и нагревательные элементы из тонкостенных трубок.
Как купить
Изготавливаем капилляры, трубки и стержни из электровакуумных и оптических стёкол по чертежу или ТЗ заказчика, от 1 шт. Отправьте запрос с маркой стекла (или назначением), внешним и внутренним диаметрами, длиной и формой сечения на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — подберём марку и рассчитаем стоимость.
Часто задаваемые вопросы
Какая марка стекла подходит для спая с коваром?
Стёкла молибденовой группы С48-2, С52-1, С52-2 — с ТКЛР около 48–52·10⁻⁷ K⁻¹, согласованным с коваром. Для спая с платинитом подходят С89-1, С93-1, С93-3, С95-2.
Какой минимальный диаметр капилляра?
Тонкие капилляры и штабики Ø до 1 мм — стандартный диапазон, в том числе для последующей навивки спиралей с изменением диаметра не более 1,5 %.
Можно ли изготовить капилляр нестандартного сечения?
Да, помимо круглого — овальные, треугольные, шестигранные сечения и конические профили с линейно изменяющимся диаметром.
Работаете ли с материалом заказчика?
Да, возможна работа со стеклом или иными материалами, предоставленными заказчиком, при условии совместимости с технологическим процессом вытяжки.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.

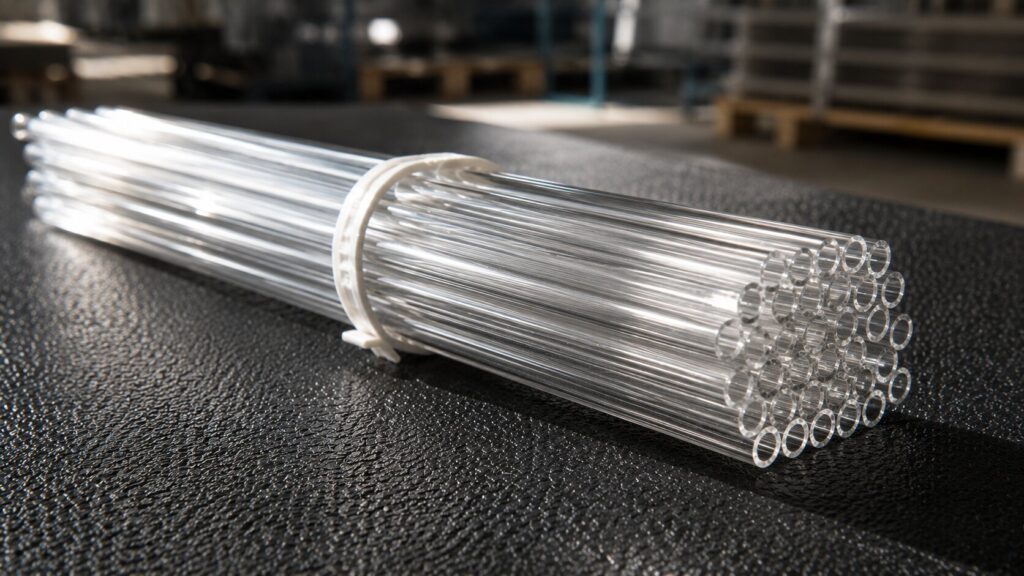

Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
