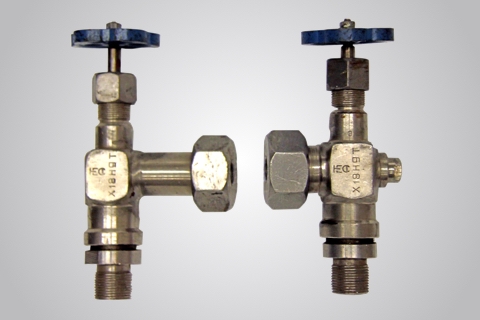

12нж13бк
Поставляем запорные устройства 12нж13бк (Сталь 20, Ду 20, PN 4,0 МПа) для подключения водомерных рамок (12нж11бк, 12с11бк, 12кч11бк) к паровым котлам и сосудам под давлением. Цапковое присоединение по ГОСТ 2822-78, рабочая температура до 250 °C. От 1 шт.
Назначение и конструкция
12нж13бк — пара запорных кранов (верхний паровой и нижний водяной) для подключения водоуказательной рамки к котлу. Включает дренажный/продувочный штуцер для очистки рамки и стекла. Применяется в комплекте с рамками 12нж11бк и аналогичными для прямого визуального контроля уровня воды.
Технические характеристики
| Параметр | Значение |
|---|---|
| Изделие | Запорное устройство для водоуказательной рамки |
| Материал корпуса | Сталь 20 |
| Условный проход (Ду) | 20 мм |
| Номинальное давление PN | 4,0 МПа (40 кгс/см²) |
| Максимальная рабочая температура | 250 °C |
| Рабочая среда | Жидкие и газообразные среды, нейтральные к материалу корпуса |
| Способ присоединения | Цапковое по ГОСТ 2822-78 (стандарт); фланцевое по ГОСТ 12815-80 исп. 8 (модификация) |
| Строительная длина L | 90 мм |
| Высота H | 105 мм |
| Масса | 2,80 — 3,42 кг (по исполнению) |
| Артикулы исполнений | ПЗ.82003-020М-12 (базовое, цапковое, стекло круглое); ПЗ.82003-020М-15, -18, -21 (фланцевые / прямоугольная рамка); ПЗ.82003-020М-24, -27, -30, -33 (модификации до 200 °C) |
Примечание: в маркировке «нж» обычно означает нержавеющую сталь (12Х18Н10Т). Техническая документация ООО ГК «Кварц-Пром» указывает «Сталь 20» — рекомендуем уточнять марку стали при заказе под коррозионные применения.
Поставляем запорные устройства 12нж13бк всех исполнений в комплекте с рамкой указателя уровня или отдельно, от 1 шт.
Области применения
- Паровые котлы (Е-1/9, Е-2,5/9, ДЕ, ДКВР, КЕ);
- Сосуды под давлением до 4,0 МПа;
- Технологические аппараты химической и пищевой промышленности;
- В составе комплекта рамки 12нж11бк / 12с11бк / 12кч11бк + 2 запорных устройства + дренажный кран.
Как купить
Поставляем запорные устройства 12нж13бк всех исполнений, от 1 шт. Отправьте запрос с указанием артикула, типа присоединения (цапковое / фланцевое) и количества на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
Чем 12нж13бк отличается от 12с13бк и 12кч13бк?
Только материалом корпуса: 12нж — формально нержавеющая сталь (по технической документации — Сталь 20, требуется уточнение); 12с — углеродистая сталь; 12кч — ковкий чугун. PN, Ду, габариты и присоединение — идентичны.
Какой тип присоединения?
Стандарт — цапковое по ГОСТ 2822-78 (для соединения с рамкой 12нж11бк / 12с11бк через резьбовые ниппели). Опция — фланцевое по ГОСТ 12815-80 исп. 8 (для прямого подключения к котлу).
Какой минимальный заказ?
1 штука. Стандартно поставляем парами (верхний + нижний кран) + дренаж — для одного указателя уровня.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
