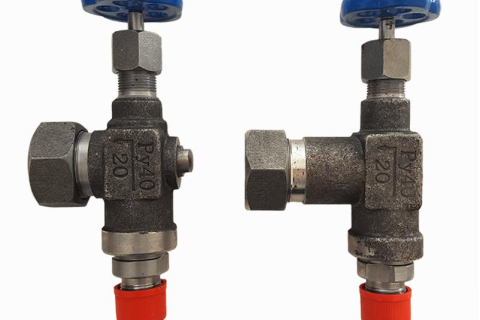

12с13бк
Поставляем запорные устройства 12с13бк (углеродистая Сталь 20, DN 20, PN 4,0 МПа) для подключения водомерных рамок к паровым котлам и сосудам. Цапковое присоединение по ГОСТ 2822-78, рабочая температура до 250 °C. ТУ 26-07-1093-74. От 1 шт.
Назначение и конструкция
12с13бк — пара запорных кранов (паровой + водяной) для соединения водоуказательной рамки 12с11бк с котлом. Включает дренаж для продувки и очистки рамки. Углеродистое исполнение для типовых применений на пар и горячую воду.
Технические характеристики
| Параметр | Значение |
|---|---|
| Изделие | Запорное устройство для водоуказательной рамки |
| Материал корпуса | Углеродистая сталь 20 |
| Условный проход DN | 20 мм |
| Номинальное давление PN | 4,0 МПа (40 кгс/см²) |
| Максимальная рабочая температура | 250 °C |
| Рабочая среда | Горячая вода, пар, жидкие и газообразные среды, нейтральные к материалу корпуса |
| Стандарт | ТУ 26-07-1093-74; присоединение — ГОСТ 2822-78 (цапковое) или ГОСТ 12815-80 (фланцевое) |
| Строительная длина L | 90 мм |
| Высота H | 105 мм |
| Масса | 2,80 — 3,42 кг (по исполнению) |
| Артикулы исполнений | ПЗ.82003-020М (12с13бк, цапковое, стекло круглое); ПЗ.82003-020М-03 (12с13бк2, цапковое, рамка прямоугольная); ПЗ.82003-020М-06 (12с13бк3, фланцевое) |
Параметры в таблице — стандартные. Поставляем 12с13бк всех исполнений в комплекте с рамкой 12с11бк или отдельно, от 1 шт.
Области применения
- Паровые котлы малой и средней мощности (Е-1/9, Е-2,5/9, ДЕ, ДКВР, КЕ);
- Сосуды под давлением до 4,0 МПа на воду и пар;
- Конденсатосборники и питательные баки;
- В комплекте: рамка 12с11бк + 2 запорных 12с13бк + дренажный кран.
Как купить
Поставляем 12с13бк всех исполнений (12с13бк, 12с13бк2, 12с13бк3), от 1 шт. Отправьте запрос с указанием артикула и количества на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
Чем 12с13бк, 12с13бк2 и 12с13бк3 отличаются?
12с13бк (ПЗ.82003-020М) — цапковое присоединение, стекло круглое. 12с13бк2 (-03) — цапковое, рамка прямоугольная. 12с13бк3 (-06) — фланцевое.
На какие котлы устанавливается?
Паровые котлы Е-1/9, Е-2,5/9, ДЕ, ДКВР, КЕ и аналогичные малой и средней мощности при PN до 4,0 МПа.
Какой минимальный заказ?
1 штука. Обычно для одного указателя — пара 12с13бк (верхний + нижний) + дренаж.
