Уголковый отражатель: назначение, принцип работы и применение на практике

Содержание

Уголковый отражатель (ретрорефлектор) — оптическое или радиотехническое изделие, которое возвращает падающее излучение обратно к источнику независимо от угла падения в пределах рабочего поля зрения. Рабочая часть образована тремя отражающими гранями, попарно перпендикулярными друг другу, то есть сходящимися в вершине трёхгранного угла.

Принцип работы уголкового отражателя описывается вектором направления. Луч с компонентами (a, b, c) после последовательного отражения от всех трёх граней выходит с компонентами (−a, −b, −c) и уходит строго навстречу источнику, смещённый лишь параллельным переносом. Прямые углы между гранями выдерживают с допуском в единицы угловых секунд: даже такое отклонение заметно расширяет возвращаемый пучок.

Назначение и применение уголкового отражателя сводятся к одной задаче: вернуть зондирующий лазерный или радиолокационный сигнал в точку излучения и сделать цель контрастной для дальномера или радара. Отсюда два класса изделий: оптические (монолитные призмы из плавленого кварца (SiO₂) либо стекла К8, полые зеркальные уголки) и радиолокационные (металлические грани, сборки из восьми уголков в октаэдр).

Требования к точности задаёт область применения. Геодезические тахеометры с призменной вехой дают погрешность до ±1 мм, а лунные ретрорефлекторы позволяют измерять расстояние до Луны с субмиллиметровой точностью.

Принципы работы

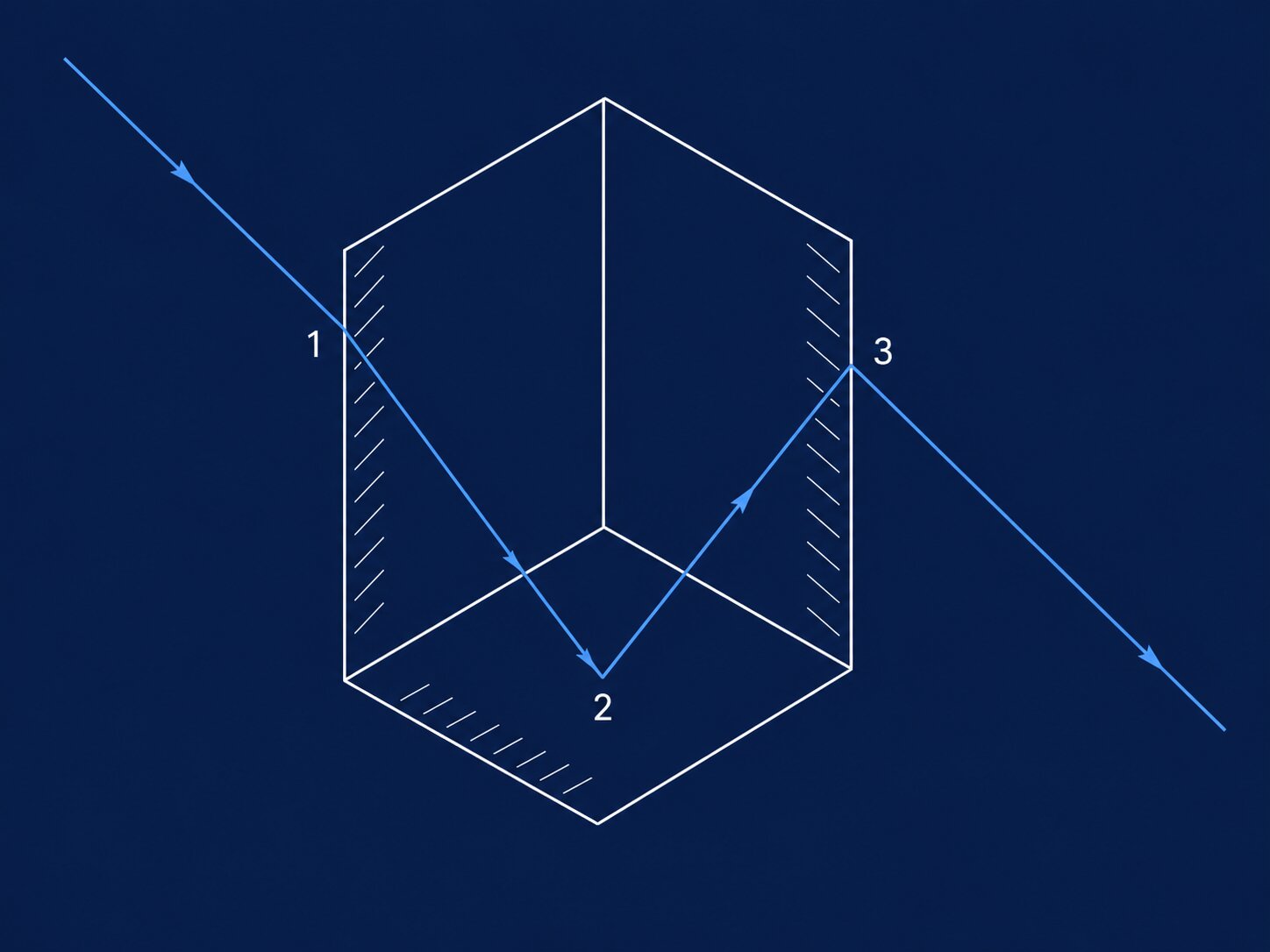

После трёх отражений от взаимно перпендикулярных граней луч возвращается точно параллельно направлению падения — вектор (a,b,c) превращается в (−a,−b,−c).

Три взаимно перпендикулярные грани отражают луч последовательно, и каждое отражение инвертирует одну компоненту направляющего вектора. Вектор (a, b, c) после первой грани становится (−a, b, c), после второй (−a, −b, c), после третьей (−a, −b, −c). Ход возвратный: пучок уходит строго параллельно падающему при любой ориентации отражателя в пределах угла приёма, тогда как плоское зеркало возвращает свет в источник только при нормальном падении.

Отсюда и геометрия: тетраэдр, отсечённый от куба тремя гранями от общей вершины; в стеклянном исполнении это триппель-призма с входной гипотенузной гранью.

Как работает уголковый отражатель в реальности, где идеальных прямых углов не бывает? Точность возврата упирается в допуск прямых углов между рабочими гранями. Ошибка двугранного угла в 1″ разворачивает возвращённый пучок примерно на 3″ (для стеклянной призмы этот множитель уже учитывает преломление на входной грани). Именно поэтому в геодезии и лазерной дальнометрии допуск на двугранные углы задают в единицы и доли угловой секунды.

Отражение на гранях обеспечивается одним из двух механизмов. Полное внутреннее отражение работает без покрытий, пока угол падения на каждую грань превышает критический; из этого условия и вытекает ограничение угла приёма призмы.

Металлизация задних граней алюминием или серебром снимает угловое ограничение, но коэффициент отражения ниже, чем при ПВО, и слой требует защитного покрытия от окисления и механических повреждений. При ПВО меняется состояние поляризации возвращённого пучка, что учитывают при работе в интерферометрии.

Возврат перестаёт быть точным в четырёх случаях:

• падающий пучок выходит за пределы угла приёма;
• ошибка двугранных углов превышает заданный допуск;
• деформация оправы или остаточные напряжения в стекле искажают геометрию граней;
• загрязнение, сколы или коррозия покрытия на рабочих гранях.

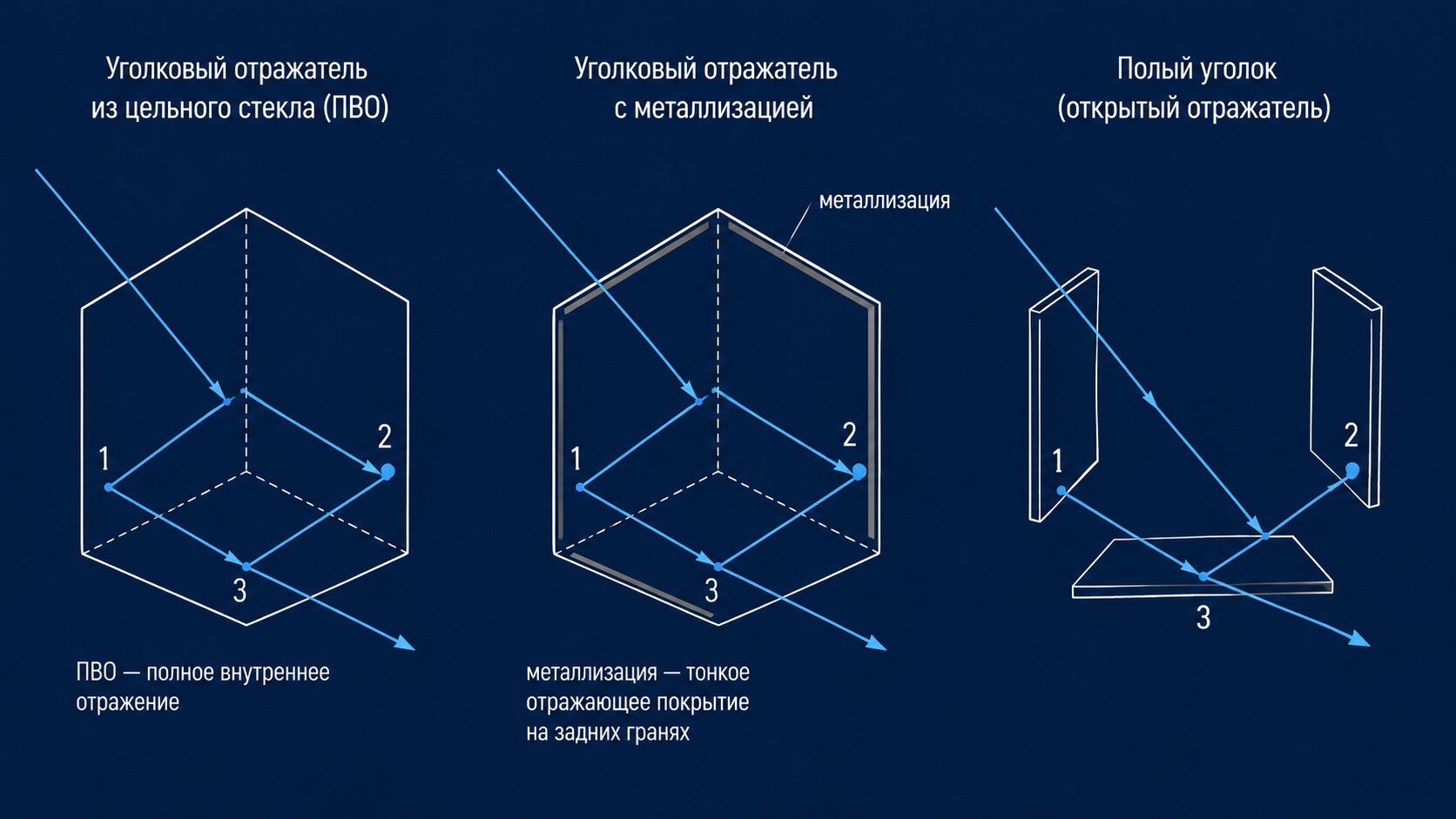

Типы конструкций: призменные, полые зеркальные, катафоты, радиолокационные

Три способа развернуть луч на 180°: полное внутреннее отражение в монолитной призме, отражающее покрытие или система из трёх зеркал.

Расходимость возвращённого пучка у оптических исполнений укладывается в 1–10 угловых секунд, и именно этот параметр разводит конструкции по нишам жёстче, чем коэффициент отражения. Трехгранный уголковый отражатель собирают либо как монолит из плавленого кварца, либо как оправу с тремя зеркалами, либо как штампованный массив микропризм. Радиолокационные исполнения к оптике отношения не имеют вовсе: там грани металлические, а габарит привязан к длине волны радара.

В космической технике полые уголки выбирают там, где критичны масса и большая апертура: при апертуре свыше 100 мм монолит тяжелеет по кубу линейного размера, тогда как оправа с тремя зеркалами прибавляет только площадь. Стекло к тому же темнеет под потоком заряженных частиц. При этом лунные панели Apollo и спутник LAGEOS собраны из монолитных кварцевых призм: для дальнометрии на сотни тысяч километров стабильность геометрии монолита оказалась важнее массы.

Полевая геодезия рассуждает наоборот. Монолит не расстраивается от вибрации и удара, углы между гранями зафиксированы самим телом стекла с точностью до долей угловой секунды и не уходят при перепаде температуры на корпусе вехи. Полый ретрорефлектор такой стабильности не даёт: юстировка трёх зеркал держится на механике оправы.

Предельные размеры монолитной схемы демонстрирует призменный ретрорефлектор диаметром 304.8 мм, изготовленный в 1977 году для MIT Lincoln Laboratory: это крупнейший corner cube такого типа. Катафот и световозвращатель дорожного класса в этот ряд не входят: их точность на два порядка ниже, зато цена изделия измеряется десятками рублей.

Классы точности и допуски

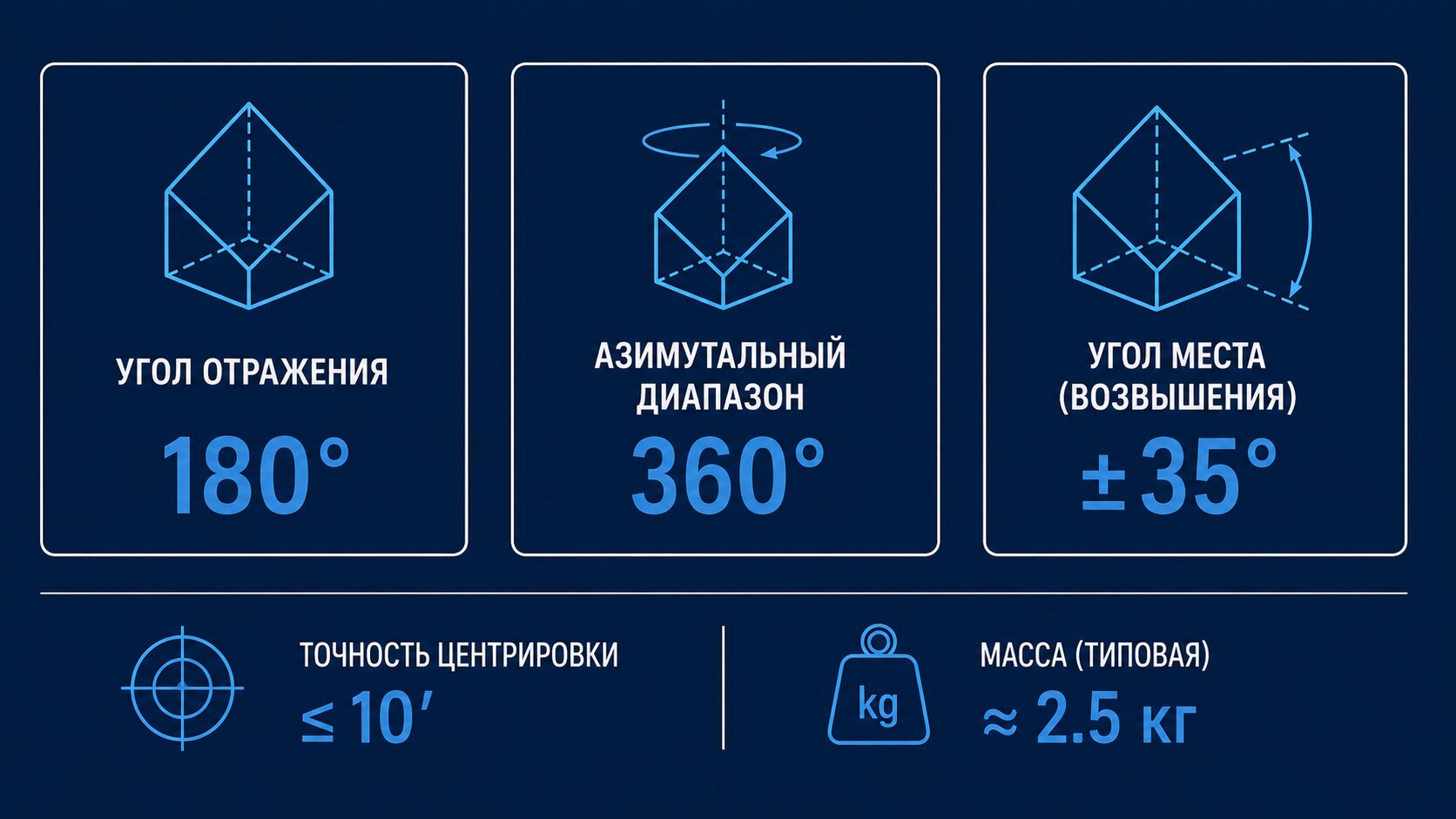

Чем выше класс точности уголкового отражателя, тем меньше угловое отклонение возвращённого пучка — от 5″ у технического класса до 1″ у прецизионного.

Ошибка двугранного угла в 1″ разворачивает возвращённый пучок примерно на 3″: множитель складывается из геометрии тройного отражения и преломления на входной грани призмы, поэтому допуск на изготовление граней задают втрое жёстче требуемой расходимости пучка.

Градация ориентировочная: единых классов в ГОСТ нет, это типовая практика производителей оптики, а конкретные допуски задаёт чертёж. Плоскостность рабочих граней указывают в долях длины волны; распространённое требование λ/4 при 632.8 нм, для интерферометрических задач его ужесточают. Серийная практика прецизионного сегмента: ошибка двугранного угла порядка 1.6″ с аттестацией на гониометре с точностью ±0.5″.

Класс выбирают по дальности и цене промаха: на трассе 1 км отклонение 5″ уводит возвращённый пучок примерно на 24 мм от оси приёма, что для сигнальной задачи безразлично, а для дальномерной схемы означает потерю сигнала. Эффективная (световая) апертура при этом составляет не менее 80% габаритного диаметра: периферия теряется на фасках и в зоне крепления, где напряжения от оправы уводят плоскостность за допуск. Считать по габариту нельзя. При диаметре 40 мм рабочая зона редко превышает 32 мм.

Плоскостность и угловой допуск работают в паре: сверхточная полировка не окупается, если геометрия углов аттестована грубее, ведь расходимость пучка тогда определяет именно геометрия. Чистоту полированных поверхностей (царапины, точки, выколки) нормируют отдельно, по ГОСТ 11141-84, и в чертеже она идёт самостоятельной строкой.

При приёме чертежа на уголковую призму мы запрашиваем четыре параметра, без которых допуск не воспроизводится в цехе: марку стекла, световую апертуру, допуск двугранных углов в угловых секундах и тип покрытия граней (ПВО без покрытия либо алюминий с защитным слоем). Чертёж, где лазерный уголковый отражатель описан только габаритом и маркой стекла, уходит обратно на уточнение.

Материалы, как лучше выбирать

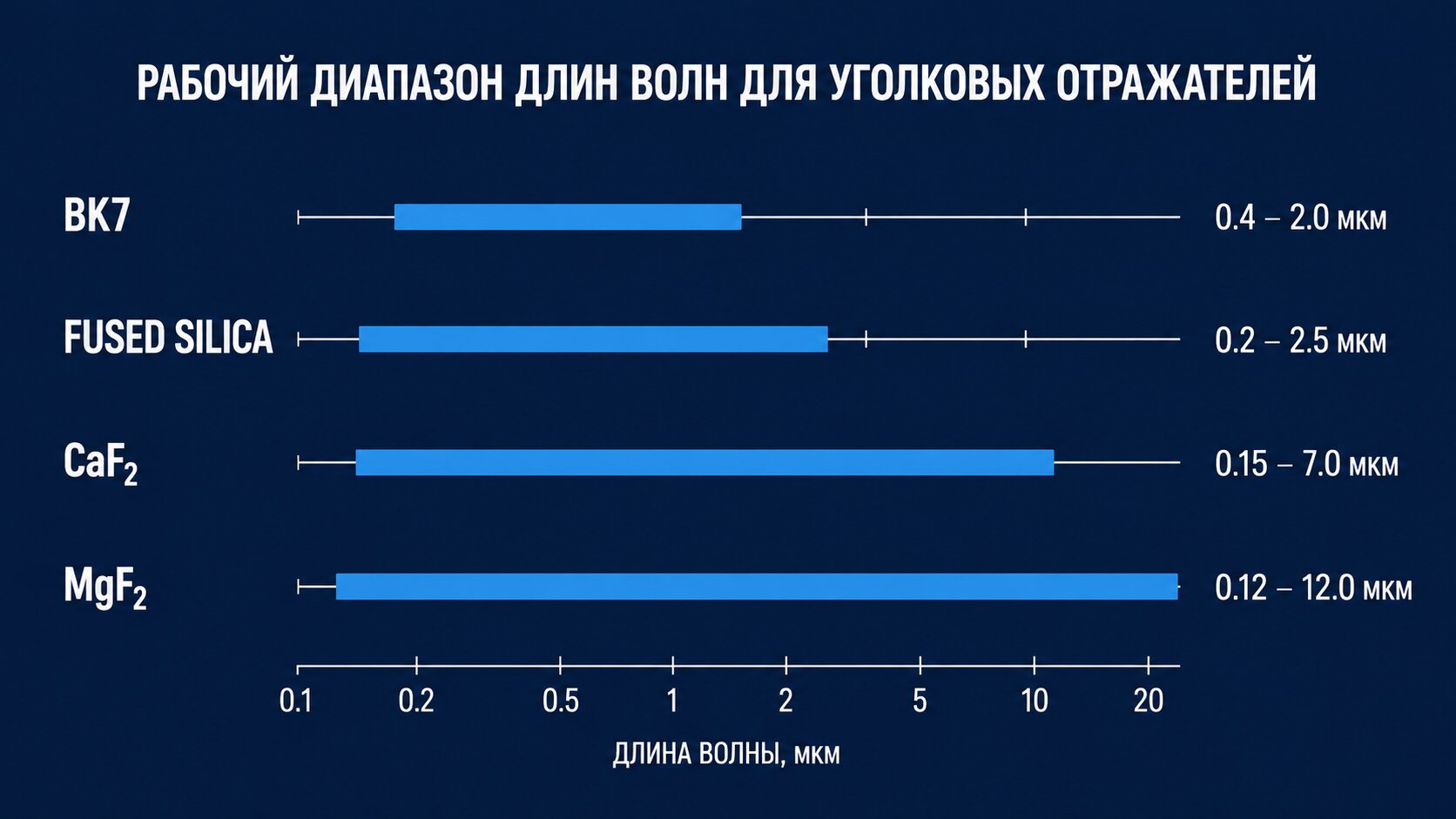

Выбор материала уголкового отражателя определяется рабочим спектральным диапазоном — от УФ и видимого света у кварца КУ-1 до среднего ИК у германия.

Плавленое кварцевое стекло марки КУ-1 (SiO₂, ГОСТ 15130-86) пропускает излучение в полосе 170–2500 нм при плотности 2.20 г/см³ и температуре размягчения 1550 °C. Рабочий диапазон конструкций из него ограничен 1200 °C.

Главный аргумент в пользу кварца для прецизионных отражателей: температурный коэффициент линейного расширения 5.5×10⁻⁷ K⁻¹, на порядок ниже, чем у оптических стёкол. Двугранные углы между гранями сохраняют номинальные 90° при перепадах температуры от солнечного нагрева до теневой стороны орбиты. Лунные ретрорефлекторные панели программы Apollo набраны именно из плавленого кварца.

Оптическое стекло К8 по ГОСТ 3514-94 закрывает видимый диапазон и стоит в разы дешевле кварцевого. Его берут для массовых геодезических и сигнальных отражателей, где термостабильность не критична, а бюджет ограничен.

Германий работает там, где стёкла непрозрачны: полоса 1.8–23 мкм охватывает оба атмосферных ИК-окна. Ограничение: рабочая температура около 100 °C, выше начинается рост поглощения. Германиевые элементы ставят в ИК-каналы прицельных комплексов и спутниковые отражатели для инфракрасной локации.

Радиолокационные отражатели грани из оптики не требуют вовсе. Их набирают из листового алюминия или стали, и единственное жёсткое требование к сборке — геометрическое: взаимная перпендикулярность трёх граней, причём требования к точности здесь на порядки мягче оптических. Для высокотемпературных окон и подложек применяют также лейкосапфир (Al₂O₃).

Где применяют уголковые отражатели

Геодезия и строительство

Панели из десятков и сотен уголковых призм — от миссии «Аполлон-11» до «Лунохода» — превратили лунную поверхность в набор точных оптических мишеней.

Монопризма на вехе уверенно отражает сигнал тахеометра на 1–2 км, блок из нескольких призм — на 5–7 км, а высокоточные комплекты дают погрешность до ±1 мм. Роботизированные тахеометры находят цель без оператора: режим ATR удерживает перекрестие на призме автоматически и снимает необходимость держать оператора у отражателя.

Геодезическая призма смещает оптический центр относительно центра механического, и ход луча в стекле добавляет собственную задержку. Суммарная поправка называется константой призмы. Производители стандартизовали значения 0, ±30, ±40 мм, но встречаются и промежуточные (например, +17.5 мм). Константу вводят в прибор до начала измерений; ошибка ввода смещает всю сеть на её величину.

Лазерная локация Луны

Уголковый отражатель на Луне работает в пяти точках: панели Apollo 11, 14, 15 и блоки Луноход-1, Луноход-2. Матрица Apollo 11 (1969) собрана из 100 кварцевых призм диаметром 3.8 см в сетке 10×10. Советские луноходы несли французский блок из 14 призм плавленого кварца общей массой 3.5 кг.

По отражателю Лунохода-1 в 1971–1972 годах выполнили около 20 сеансов лазерной дальнометрии с 2.6-метрового телескопа ЗТШ Крымской астрофизической обсерватории, точность составила порядка 3 м. Затем панель считали потерянной, и лазерный луч нашёл её снова лишь 22 апреля 2010 года. Станции программы APOLLO измеряют дистанцию Земля–Луна с субмиллиметровой точностью, а панель Apollo 11 отвечает до сих пор, дольше любого другого эксперимента лунных миссий.

Спутниковая лазерная дальнометрия

Спутник LAGEOS, запущенный в 1976 году, устроен предельно просто: пассивная сфера диаметром 60 см и массой 410 кг, вся поверхность которой покрыта 426 уголковыми отражателями. Из них 422 сделаны из плавленого кварца и 4 из германия; германиевые работают в инфракрасном диапазоне. Ни батарей, ни электроники: спутник живёт столько, сколько держится орбита. По таким мишеням определяют положение центра масс Земли с миллиметровой точностью.

Промышленная метрология и транспорт

В лазерных интерферометрах уголковый ретрорефлектор выполняет роль подвижного зеркала при поверке станков с ЧПУ и координатно-измерительных машин: отражатель ставят на каретку, и он возвращает луч параллельно исходному при любом перекосе. Фазово-изотропные уголки применяют в волоконно-оптических датчиках, где важно сохранить поляризацию.

Катафоты на транспорте и дорожных знаках построены на том же принципе: массив полимерных микропризм, отлитых заодно с корпусом, при цене в сотни раз ниже кварцевой оптики.

Радиолокационные отражатели, расчёт ЭПР и требования СОЛАС

Восемь уголковых граней, собранных в октаэдр, создают эффективную площадь рассеяния до 7.5 м² на частоте 9 ГГц — стандарт СОЛАС для маломерных судов.

Эффективная площадь рассеяния трёхгранного уголка на два-три порядка превосходит его геометрическую площадь: конструкция размером с ведро отражает сигнал как борт судна длиной в десятки метров. Причина в той же тройной переотражённой траектории: энергия не рассеивается по полусфере, а собирается обратно к антенне РЛС узким лучом, и приёмник интерпретирует эту концентрацию как крупную цель.

Максимум ЭПР уголкового отражателя с треугольными гранями при облучении вдоль оси симметрии описывается формулой (вывод и графики угловой зависимости есть в справочнике Radartutorial):

σ = 4πa⁴ / (3λ²), где a — длина кромки грани, λ — длина волны.

Зависимость от размера идёт по четвёртой степени, а от длины волны обратно квадратичная. Удвоение грани поднимает ЭПР в 16 раз.

Расчёт для грани a = 0.5 м и морского радара X-диапазона (9.4 ГГц, λ = 3.2 см):

• a⁴ = 0.0625 м⁴
• 3λ² = 3 · (0.032)² ≈ 0.00307 м²
• σ = 4π · 0.0625 / 0.00307 ≈ 255 м²

ЭПР небольшого катера измеряется единицами квадратных метров. Полуметровый отражатель даёт отметку в сотню раз ярче.

Навигационные судовые радары работают на волнах 2.5–3.75 см, и размер грани подбирают под этот диапазон. Требования СОЛАС к спасательным шлюпкам: при отсутствии радиолокационного ответчика шлюпка комплектуется радиолокационным отражателем с номинальной ЭПР не менее 7.5 м² в диапазоне 9 ГГц и не менее 0.5 м² в диапазоне 3 ГГц, при высоте установки от 4 м и рабочем секторе суммарно не менее 280° по горизонту.

Где применяют радиолокационный уголковый отражатель:

• навигационные буи, вехи и створные знаки;
• ограждение опор мостов и подводных препятствий;
• малые суда с корпусом из стеклопластика и дерева, слабо заметные для РЛС;
• калибровка радиолокаторов и радаров с синтезированной апертурой (SAR);
• ложные цели и имитаторы отметок в радиоэлектронной борьбе;
• метеозонды, требующие радиолокационного сопровождения.

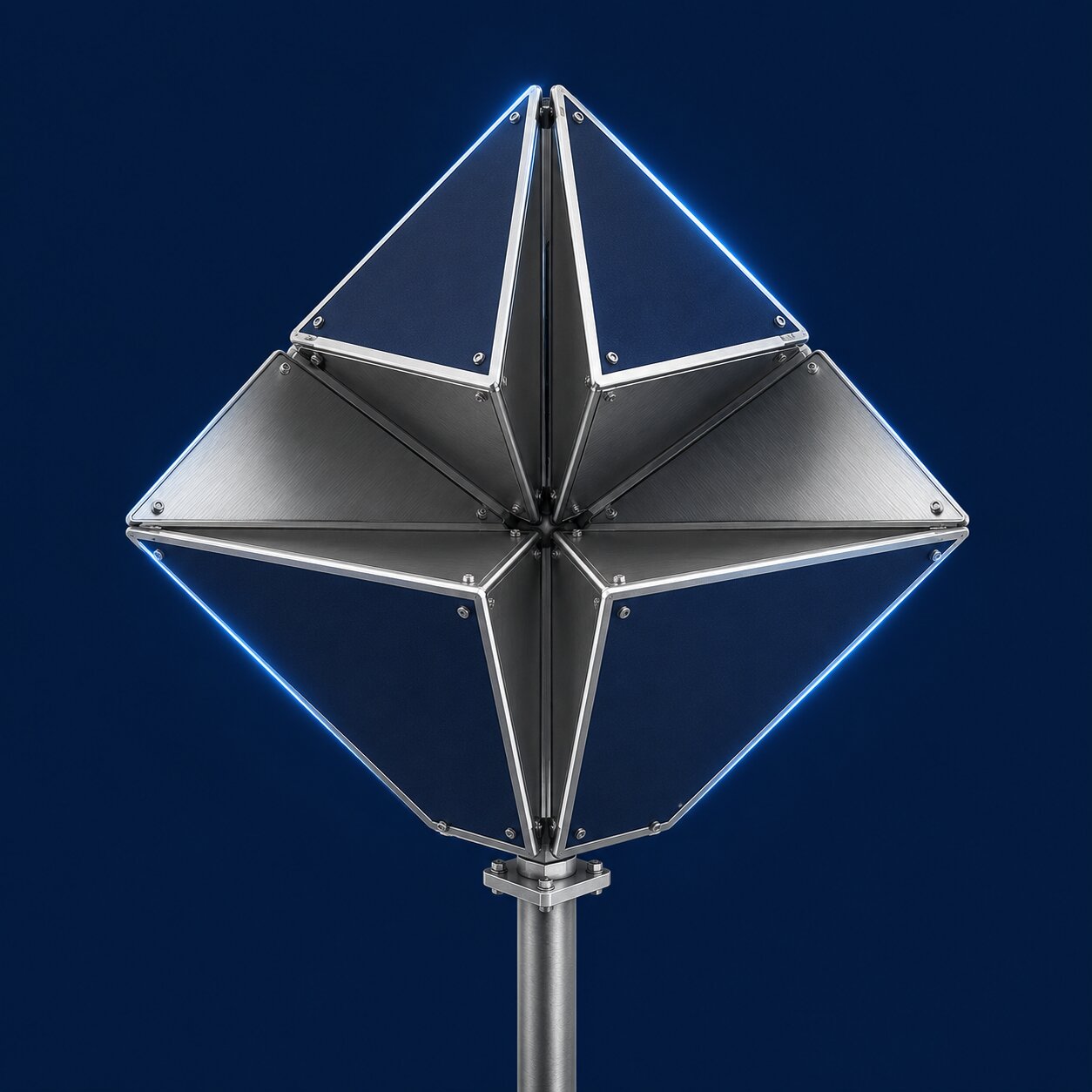

Октаэдрическая сборка из восьми уголков закрывает азимут целиком: как бы ни развернулась вешка на волне, к радару всегда обращён работающий трёхгранник.

Нормативная база и заказ по чертежу

Единого ГОСТ на уголковые отражатели нет.

Требования к изделию собирают из стандартов на оптические детали и материалы: ГОСТ 2.412-81 задаёт правила выполнения чертежей и схем оптических изделий, включая обозначения допусков и покрытий; ГОСТ 23136-93 нормирует параметры оптических материалов.

ГОСТ 11141-84 определяет классы чистоты полированных поверхностей; ГОСТ 15130-86 описывает марки оптического кварцевого стекла (КУ-1, КУ-2, КВ, КИ); ГОСТ 3514-94 распространяется на бесцветное оптическое стекло, в том числе К8. Судовые радиолокационные отражатели идут по отдельной линии: их характеристики нормируют конвенция СОЛАС и правила классификационных обществ.

Что указать в ТЗ на призменный уголковый отражатель:

1. Марка материала: КУ-1, К8, германий.
2. Габаритный диаметр и световая апертура.
3. Допуск двугранных углов в угловых секундах.
4. Плоскостность рабочих граней в долях λ.
5. Класс чистоты поверхностей по ГОСТ 11141-84.
6. Тип отражения: ПВО без покрытия либо металлизация с защитным слоем.
7. Размеры фасок и зона крепления.
8. Методы и объём контроля при приёмке.

Кварц-Пром изготавливает оптические призмы, включая уголковые отражатели, по чертежам и техническим заданиям заказчика с 2004 года. Материалы идут от КУ-1 с рабочим диапазоном 170–2500 нм до германия. Каждая партия проходит контроль качества перед отгрузкой. В присланных ТЗ мы чаще всего не находим двух пунктов: допуска двугранных углов и класса чистоты. Именно они определяют цену и срок изготовления.

Как выбрать уголковый отражатель под задачу

Отбор начинают с двух параметров: рабочая длина волны и допустимое отклонение отражённого пучка. Они отсекают половину вариантов, после чего остаётся выбрать материал и тип покрытия: стекло К8 для видимого диапазона, германий для ИК, кварц КУ-1 там, где нужна секундная точность. Завышенный класс точности удорожает лазерный уголковый отражатель в разы, не давая выигрыша на дистанциях, где погрешность определяется атмосферой, а не оптикой.

Пришлите чертёж или техническое задание: инженеры Кварц-Пром подберут материал, тип конструкции и допуски, посчитают стоимость изготовления партии. Если требования к точности ещё не зафиксированы, достаточно описать схему измерения и рабочий диапазон, в котором должен работать уголковый отражатель.

Частые вопросы

Почему уголковый отражатель возвращает луч строго обратно?

Три отражающие грани уголкового отражателя расположены взаимно перпендикулярно, и каждое отражение меняет знак одной компоненты направляющего вектора луча. После трёх последовательных отражений вектор (a, b, c) превращается в (−a, −b, −c), то есть луч уходит точно навстречу источнику независимо от угла падения. Точность возврата задаётся допуском на прямые углы между гранями: ошибка изготовления угла в 1″ отклоняет обратный пучок примерно на 3″.

Чем оптический уголковый отражатель отличается от радиолокационного?

Оптический уголковый отражатель делают из стеклянной призмы (кварцевое стекло КУ-1, оптическое К8) или собирают полым из трёх зеркал, апертура составляет единицы сантиметров, а допуски на углы измеряются угловыми секундами. Радиолокационный вариант собирают из металлических граней размером в десятки сантиметров, что соответствует нескольким длинам волны радара. Для кругового обзора восемь трёхгранных уголков объединяют в октаэдр.

Чем призменный отражатель (триппель-призма) отличается от полого зеркального уголка?

В монолитной призме луч идёт сквозь стекло и разворачивается за счёт полного внутреннего отражения, коэффициент отражения достигает 0.93–0.98, но появляются хроматизм и температурный ход показателя преломления. Полый уголок собран из трёх зеркал, луч через стекло не проходит, поэтому конструкция легче и работает в широком спектральном диапазоне. В космосе применяют оба исполнения: полые — при жёстких лимитах массы, монолитные кварцевые — на лунных панелях Apollo и спутнике LAGEOS.

Зачем уголковые отражатели установили на Луне и работают ли они сейчас?

Лунные отражатели служат мишенями для лазерной локации: расстояние Земля–Луна вычисляют по времени пролёта импульса. На поверхности стоят пять панелей, доставленных миссиями Apollo 11, Apollo 14, Apollo 15 и советскими аппаратами Луноход-1 и Луноход-2. Панель Apollo 11 отвечает на импульсы с 1969 года, современная точность измерений субмиллиметровая.

Как рассчитать ЭПР уголкового отражателя?

Для трёхгранного отражателя с треугольными гранями вдоль оси симметрии эффективная площадь рассеяния равна σ = 4πa⁴/(3λ²), где a — длина ребра, λ — длина волны. При ребре 0.5 м и длине волны 3.2 см расчёт даёт σ ≈ 255 м², что превышает ЭПР большинства малых судов.

Что такое константа призмы и почему её вводят в тахеометр?

Константа призмы учитывает ход луча внутри стекла и смещение оптического центра призмы относительно оси крепления на веху или трегер. Стандартные значения составляют 0, ±30 и ±40 мм в зависимости от типа отражателя. Без ввода константы в тахеометр каждое измеренное расстояние получает систематический сдвиг ровно на её величину.
