Применение кварцевых изделий в химической и лабораторной промышленности

Содержание

Применение кварцевых изделий в лаборатории охватывает все операции, где требуется одновременно высокая температура и стойкость к минеральным кислотам: прокаливание, озоление, выпаривание проб, суб-кипящая дистилляция, высокотемпературный синтез. Кварцевые изделия в химической промышленности используют аналитические, химические и металлургические лаборатории там, где металл загрязняет пробу, а фарфор не держит температуру. Базовая номенклатура: тигли, выпарительные чаши, колбы, реакционные трубки, барботеры, ампулы, кюветы для УФ-спектрофотометрии. Работают эти изделия из кварцевого стекла за счёт двух свойств. Первое свойство — термостойкость до 1200°C при длительном нагреве. Второе: кислотостойкость, которая прямо зависит от чистоты SiO₂ (для аналитики берут стекло с содержанием диоксида кремния не ниже 99.99%).

Границы применимости называются сразу, чтобы не было ошибок выбора. Кварцевое стекло разрушается плавиковой кислотой HF любой концентрации. Его нельзя применять с горячей ортофосфорной кислотой H₃PO₄ около 300°C, с горячими щелочами и расплавами карбонатов. Для этих сред подходят фторопласт или платина. В остальных случаях (азотная HNO₃, соляная HCl, серная H₂SO₄, хлорная HClO₄ кислоты) кварц работает без потерь массы пробы.

Свойства кварцевого стекла, важные для химии

Рабочая температура кварцевого стекла достигает 1200°C при длительной эксплуатации и 1250°C кратковременно, точка размягчения — 1550°C. Температурный коэффициент линейного расширения составляет 5.5×10⁻⁷ K⁻¹, плотность около 2.20 г/см³. Низкий ТКЛР даёт исключительную стойкость к термоудару: изделие выдерживает около 20 циклов охлаждения с 800°C в проточной воде без растрескивания. Этот набор физических параметров и определяет верхнюю границу температурных операций в лаборатории, поэтому именно он стоит первым в техническом паспорте материала.

Химическая стойкость кварца к кислотам обеспечена инертностью SiO₂ к HNO₃, HCl, H₂SO₄ и HClO₄ во всём диапазоне рабочих температур. Чистота диоксида кремния задаёт предел загрязнения пробы: для общих работ достаточно 99.99%, для trace-анализа требуется стекло с содержанием SiO₂ не ниже 99.995%. По маркам кварцевое стекло делится на КУ-1, КУ-2, КВ и КИ, классифицированные по ГОСТ 15130-86. Мы контролируем содержание OH-групп в партиях в диапазоне 5-150 ppm, и для непрерывной работы при 1100-1200°C берём низкогидроксильное стекло, поскольку высокое содержание гидроксила снижает вязкость и ускоряет деформацию при предельных температурах.

Ограничения встроены в ту же химию, что даёт достоинства. Плавиковая кислота HF разрушает SiO₂ при любой концентрации, образуя летучий тетрафторид кремния. Горячая H₃PO₄ около 300°C, горячие щёлочи и расплавы карбонатов растворяют поверхность стекла. При длительной работе у верхней границы 1100-1200°C появляется риск кристобализации (перехода аморфного кварца в кристаллическую фазу с потерей прочности). Эти факторы задают режимы эксплуатации жёстче, чем простой предел в 1200°C.

Прокаливание и озоление

Кварцевые тигли при прокаливании в муфельной печи — раскалённая кварцевая посуда

Озоление органических проб, прокаливание гравиметрических осадков и доведение навески до постоянной массы идут при 600-1000°C. В этом режиме фарфор уже теряет стабильность, а платина обходится в десятки раз дороже. Кварцевые тигли и чаши закрывают нишу: они держат температуру прокаливания, не вносят металлических примесей и стоят кратно дешевле платиновых аналогов. Цена и чистота — два довода в пользу кварца перед платиной и фарфором, а при доступном бюджете на высокотемпературную оснастку рядом с кварцем используют и техническую керамику на основе Al₂O₃.

Ограничение прокаливания в кварце прямое: щелочные плавни и расплавы карбонатов (Na₂CO₃, K₂CO₃) разрушают SiO₂, поэтому для сплавления силикатных проб тигель берут платиновый или из стеклоуглерода. По ГОСТ 8680-58 трубы из кварцевого стекла работают до 1000°C, коррозионная стойкость нормируется так, что потери массы не превышают 0.5 мг для HCl и 0.3 мг для H₂SO₄ на 100 см² поверхности после 3 ч кипячения. Эти цифры задают предел применимости кварцевой посуды для кислотных операций при нагреве.

Выпаривание и дистилляция кислот

Кварцевая выпарительная чаша при выпаривании кислот в химической лаборатории

Упаривание проб досуха, концентрирование растворов и суб-кипящая дистилляция кислот для получения особо чистых реактивов выполняют в кварцевых выпарительных чашах и перегонных аппаратах. Скорость растворения SiO₂ в минеральных кислотах при 150-250°C составляет менее 0.01 мг/дм² в сутки, а вклад кремния в пробу при температурах ниже 200°C удерживается на уровне менее 0.1 мг/л. Такие показатели делают кварц пригодным для подготовки реактивов классов «х.ч.» и «ос.ч.».

Суб-кипящая дистилляция в кварце даёт кислоту с минимальным металлическим фоном: испарение идёт ниже точки кипения, без брызгоуноса, а стенки аппарата не вносят катионов. Несовместимость остаётся одна: присутствие фторидов в пробе. Если матрица содержит HF или фториды, кварц исключают, перегонку ведут в аппарате из фторопласта или платины.

Синтез особо чистых веществ

Кварцевые трубки и ампулы для высокотемпературного синтеза — лабораторное применение

Высокотемпературный синтез, отжиг и транспортные реакции проводят в запаянных кварцевых ампулах и проточных реакционных трубках, установленных в трубчатых печах. Кварц держит 1200°C, не отдаёт примесей в расплав и пропускает ИК-нагрев, чего не дают ни боросиликатное стекло (предел 500°C), ни металлические реакторы (каталитическое загрязнение и окалина при газовых процессах). Барботеры из кварца применяют для насыщения расплавов и растворов газами при высокой температуре.

Кварц-Пром изготавливает кварцевые трубки диаметром от 10 до 300 мм и длиной до 3000 мм по чертежам и техническому заданию. Под конкретный реактор подбирают диаметр, толщину стенки и марку стекла, формуют отводы, шлифы и запайки. Для проточных газовых процессов с агрессивной средой кварц выигрывает у металла по химической инертности, а у боросиликата по рабочей температуре, что и определяет его место в препаративной химии.

Пробоподготовка под ICP-MS и trace-анализ

Кварцевая посуда для пробоподготовки под ICP-MS анализ в чистой лаборатории

Минимальный холостой сигнал остаётся главным требованием к посуде для масс-спектрометрии с индуктивно связанной плазмой. Чем определяется предел обнаружения метода, если не чистотой посуды, в которой готовится проба? Единственная примесь, которую кварцевое стекло может внести в раствор, это кремний, а Si редко относится к целевым аналитам в ICP-MS. Поэтому кварцевые сосуды дают холостой фон по тяжёлым металлам ниже, чем боросиликат или большинство полимеров, что напрямую связано с химической чистотой кварцевого стекла.

Закрытая микроволновая минерализация проб ведётся при 150-250°C в кварцевых или фторопластовых сосудах под давлением; кварц выбирают, когда в схеме разложения нет HF. По данным методик ICP-MS пробоподготовки, кварцевая посуда снижает фон по Pb, Cd и переходным металлам на порядок относительно стекла лабораторного класса, и этот выигрыш в чистоте сохраняется на всём цикле от разложения навески до измерения раствора. Для УФ-спектрофотометрии применяют кварцевые кюветы: они прозрачны в УФ-диапазоне от ~170 нм, тогда как обычное стекло поглощает уже выше 320 нм, что и делает кварц обязательным для измерений в ультрафиолете.

Кварц против платины, фторопласта и боросиликат, сравнение

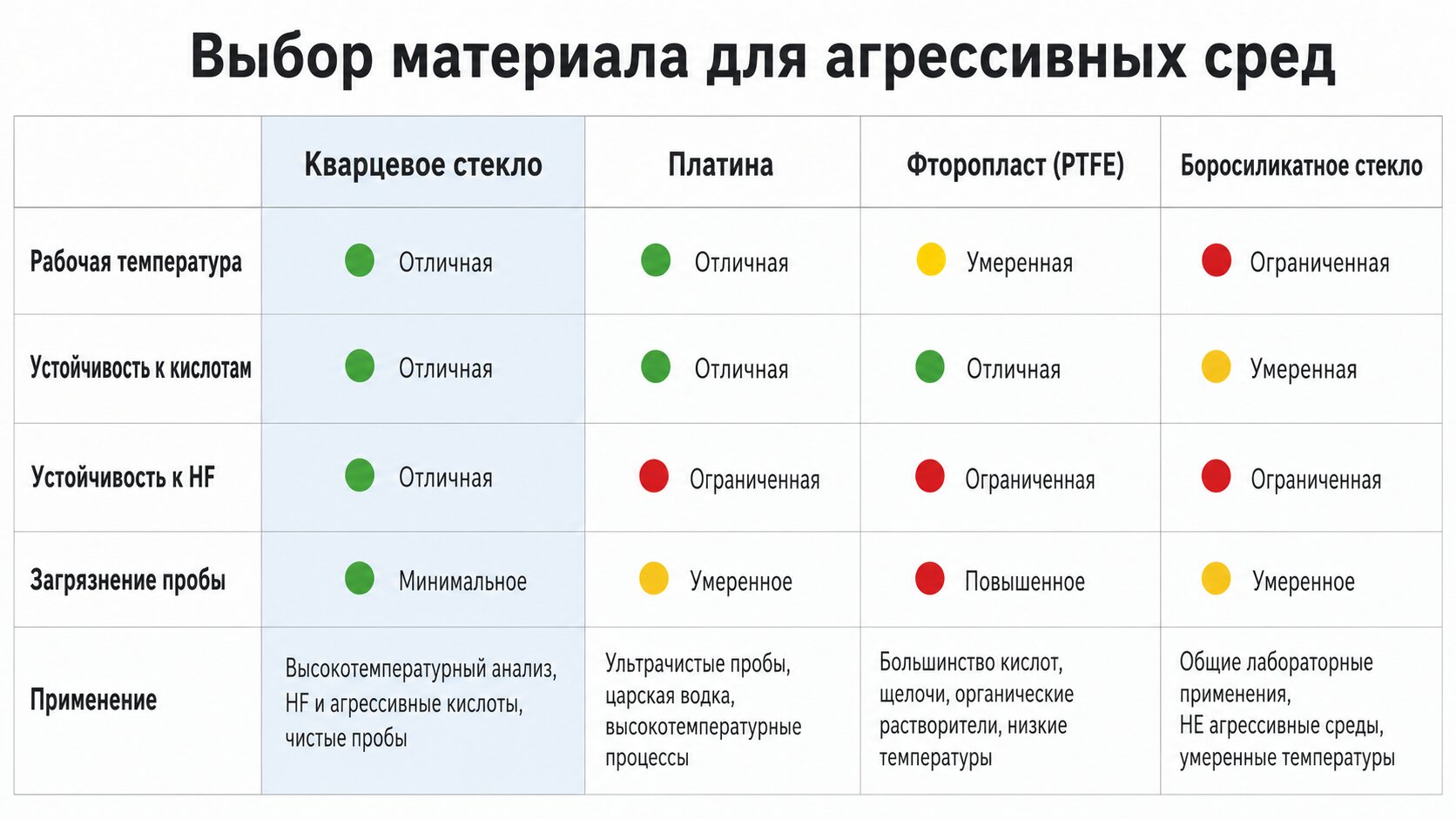

Сравнение материалов для химически агрессивных сред: кварц, платина, фторопласт, боросиликат

Выбор материала посуды для агрессивных сред сводится к компромиссу между температурой, химической стойкостью и ценой. Ни один из четырёх материалов не закрывает весь диапазон задач, поэтому в оснащённой лаборатории присутствуют все.

Кварц закрывает связку «высокая температура плюс минеральные кислоты плюс чистота», но отступает перед HF и щелочами. Платина держит щёлочи, плавни и длительный нагрев до 1500°C при температуре плавления 1768°C, а высокая цена ограничивает её узкими гравиметрическими операциями. Фторопласт работает с HF и щелочами, его рабочий предел 260°C по ГОСТ 10007-80. Боросиликат дёшев и универсален для рутины, его потолок 500°C при ТКЛР 33×10⁻⁷ K⁻¹, в шесть раз выше кварцевого.

Какая среда — какой материал

Подбор посуды под конкретную среду и операцию сводится к короткой таблице, которая снимает большинство ошибок выбора на этапе оснащения лаборатории.

Частые вопросы

Какие кислоты разрушают кварцевое стекло?

Плавиковая кислота HF растворяет SiO₂ при любой концентрации, образуя летучий тетрафторид кремния. Горячая ортофосфорная кислота H₃PO₄ при температуре около 300°C также повреждает поверхность стекла. Минеральные кислоты HNO₃, HCl, H₂SO₄ и HClO₄ на кварц не действуют во всём рабочем диапазоне.

Чем кварцевая посуда лучше платиновой?

Кварц вносит в пробу только кремний и стоит кратно дешевле платины при сопоставимой чистоте для большинства аналитических задач. Платина подходит для щелочных плавней и расплавов карбонатов, которые разрушают кварцевое стекло. Для прокаливания, озоления и работы с минеральными кислотами кварц закрывает задачу при меньшем бюджете.

До какой температуры можно нагревать кварцевые изделия?

Длительная рабочая температура кварцевого стекла равна 1200°C, кратковременно допустим нагрев до 1250°C. Точка размягчения находится на уровне 1550°C. При непрерывной работе у верхней границы возрастает риск кристобализации, поэтому для режима 1100-1200°C берут низкогидроксильное стекло.

Почему кварц выдерживает термоудар?

Температурный коэффициент линейного расширения кварцевого стекла равен 5.5×10⁻⁷ K⁻¹, почти в шесть раз ниже, чем у боросиликата (33×10⁻⁷). Малое расширение при нагреве снижает внутренние напряжения, поэтому изделие переносит около 20 циклов охлаждения с 800°C в проточной воде. Это свойство допускает резкую смену температуры без растрескивания.

Подходит ли кварцевая посуда для ICP-MS?

Да, кварц даёт минимальный холостой сигнал, потому что единственная примесь, попадающая из стекла в раствор, это кремний. Si редко выступает целевым аналитом в масс-спектрометрии, поэтому фон по тяжёлым металлам остаётся низким. Ограничение прежнее: схемы разложения с HF ведут во фторопласте, а не в кварце.

Можно ли использовать кварц со щелочами?

Нет, горячие щёлочи и расплавы карбонатов (Na₂CO₃, K₂CO₃) растворяют SiO₂ и разрушают поверхность изделия. Для сплавления силикатных проб со щелочными плавнями применяют платиновые тигли или стеклоуглерод. При комнатной температуре в разбавленных растворах щелочей кварц устойчивее, но для горячих сред он не годится.

Чем кварцевое стекло отличается от боросиликатного?

Рабочая температура кварца достигает 1200°C против 500°C у боросиликата, а ТКЛР составляет 5.5×10⁻⁷ против 33×10⁻⁷ K⁻¹. Низкое расширение даёт кварцу стойкость к термоудару и применимость при высоких температурах. Боросиликат дешевле и подходит для рутинных операций до 500°C.

Кварц-Пром изготавливает кварцевые изделия по чертежам и техническому заданию с контролем качества каждой партии. Производство работает с 2004 года: тигли, выпарительные чаши, реакционные трубки, ампулы и барботеры под задачи аналитических, химических и металлургических лабораторий.
