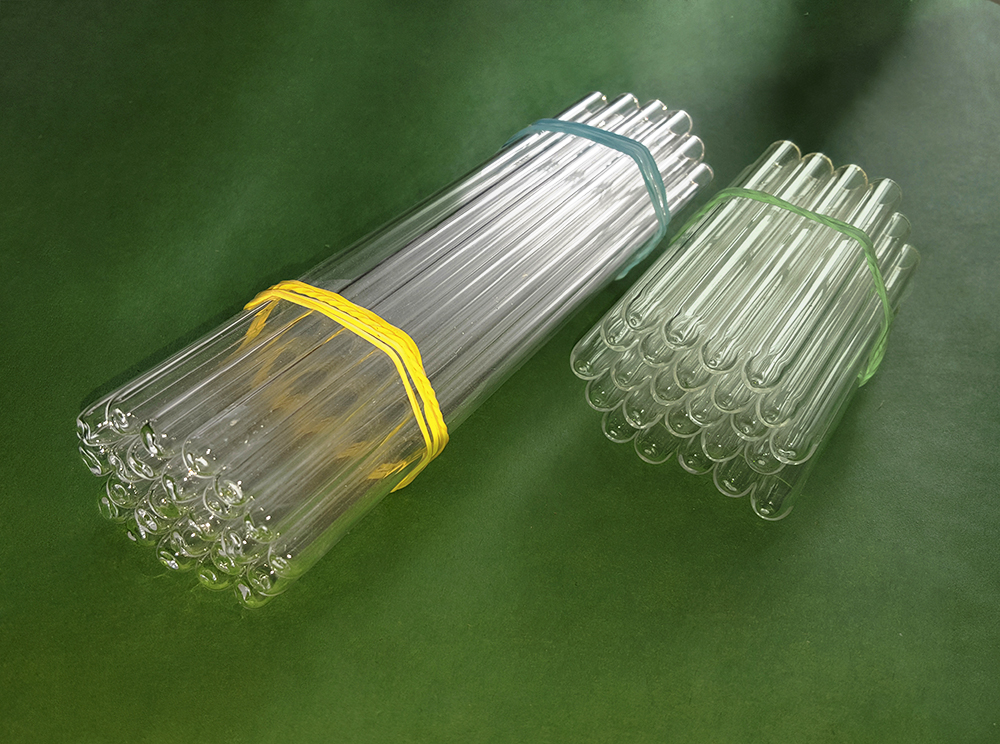

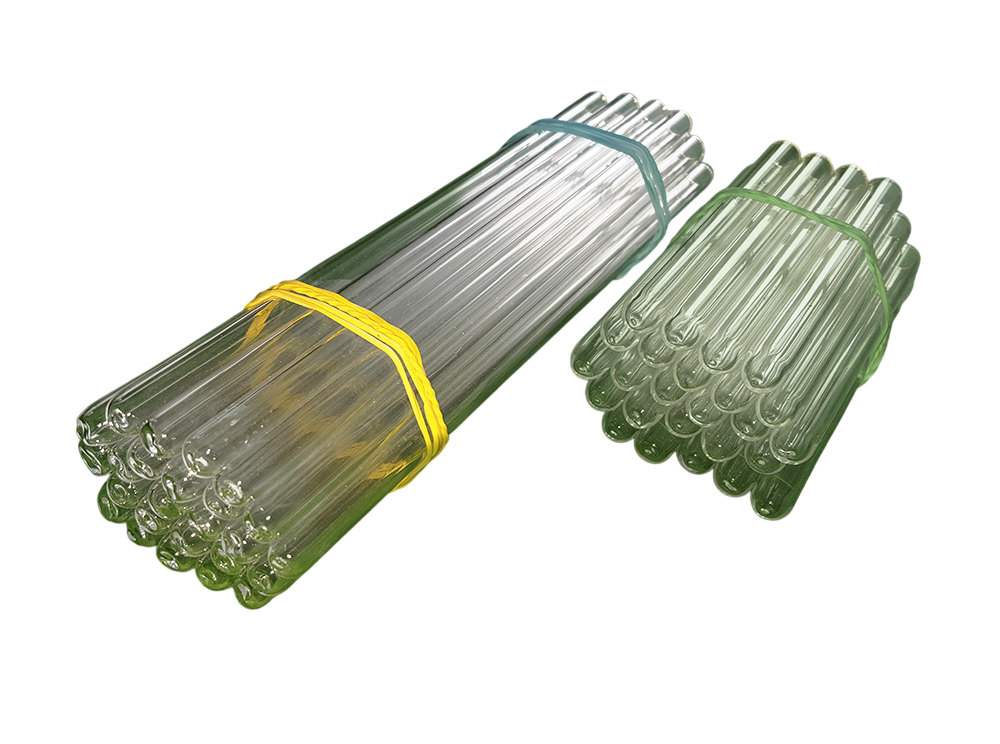

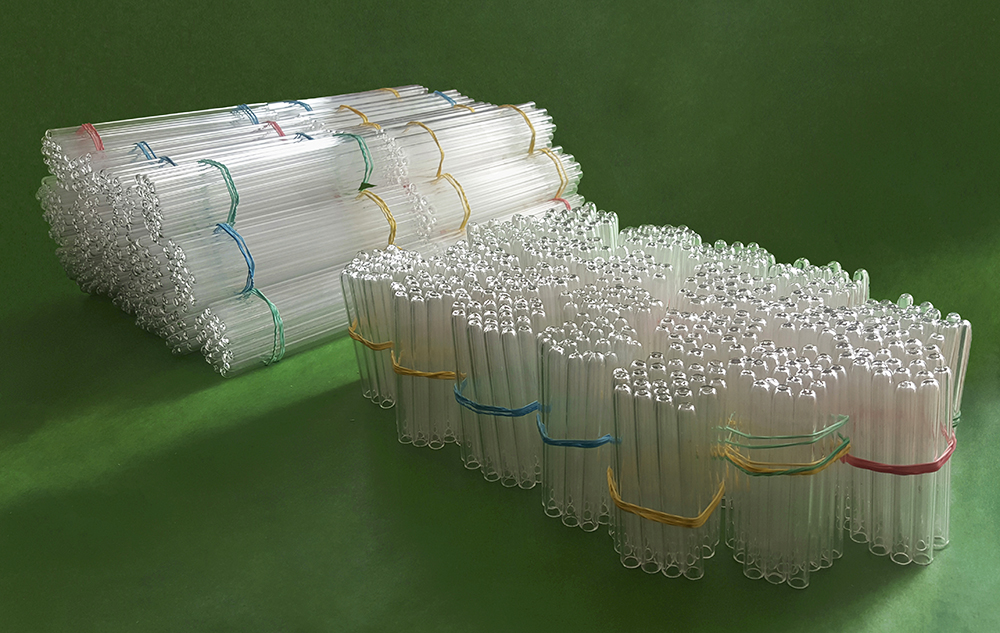

Наконечник кварцевый
Изготавливаем кварцевые защитные наконечники по ГОСТ 19908-90 для термопар погружения, термостойкого лабораторного оборудования, оптических приборов и нагревательных сборок с нихромовой проволокой. Стандартный размерный ряд от Ø 5 × 150 мм до Ø 88 × 2000 мм (54 типоразмера в таблице ниже). Кратковременная рабочая температура до 1250 °C, в том числе под вакуумом. Выдерживают 20 теплосмен с резким охлаждением в холодную воду. По чертежу или ТЗ заказчика, от 1 шт.
Стандартные типоразмеры кварцевых наконечников
Формат: диаметр × толщина стенки × длина (мм). Все позиции — в наличии или под заказ.
| Типоразмер, мм | Масса, г |
|---|---|
| 5 × 1 × 150 | 4 |
| 6 × 1 × 100 | 3 |
| 6 × 1 × 200 | 6 |
| 7 × 1,5 × 85 | 3 |
| 8 × 1 × 150 | 7 |
| 8 × 1 × 200 | 10 |
| 8 × 1,5 × 350 | 19 |
| 9 × 1 × 100 | 6 |
| 9 × 1 × 200 | 12 |
| 10 × 1 × 100 | 8 |
| 10 × 1,5 × 350 | 13 |
| 10 × 2 × 500 | 31 |
| 14 × 2 × 300 | 50 |
| 15 × 2 × 250 | 45 |
| 20 × 2 × 250 | 62 |
| 20 × 2 × 500 | 125 |
| 20 × 3 × 100 | 25 |
| 20 × 3 × 500 | 176 |
| 20 × 3 × 700 | 248 |
| 20 × 3 × 1000 | 354 |
| 22 × 2 × 500 | 139 |
| 24 × 2 × 344 | 105 |
| 25 × 2,5 × 400 | 156 |
| 25 × 2,5 × 870 | 278 |
| 25 × 3 × 870 | 398 |
| 25 × 3 × 1980 | 907 |
| 27 × 2,5 × 800 | 340 |
| 30 × 2 × 500 | 194 |
| 30 × 2 × 1980 | 770 |
| 30 × 3 × 300 | 168 |
| 32 × 1,5 × 150 | 47 |
| 32 × 2,5 × 180 | 92 |
| 33 × 2,5 × 1100 | 582 |
| 34 × 2 × 300 | 133 |
| 35 × 1,5 × 140 | 49 |
| 35 × 2,5 × 470 | 265 |
| 35 × 3 × 500 | 333 |
| 36 × 2 × 400 | 189 |
| 38 × 1,5 × 200 | 76 |
| 38 × 2 × 400 | 200 |
| 40 × 2 × 400 | 211 |
| 41 × 2 × 400 | 216 |
| 41 × 3 × 1000 | 791 |
| 42 × 2 × 980 | 544 |
| 45 × 2 × 127 | 111 |
| 48 × 3 × 1300 | 1217 |
| 50 × 3 × 500 | 490 |
| 80 × 3 × 350 | 561 |
| 86 × 3 × 1500 | 2592 |
| 86 × 3 × 1800 | 3110 |
| 86 × 3 × 1900 | 3283 |
| 86 × 3 × 2000 | 3456 |
| 88 × 3 × 1000 | 1770 |
| 88 × 3 × 1500 | 2654 |
| 88 × 3 × 2000 | 3539 |
Параметры в таблице — стандартный складской ряд. Изготавливаем кварцевые наконечники любых размеров, толщин стенки, с прямой или с резьбовой посадкой по чертежу или ТЗ заказчика, от 1 шт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Изделие | Защитный наконечник из прозрачного кварцевого стекла |
| Стандарт | ГОСТ 19908-90 |
| Материал | Прозрачное кварцевое стекло (≥ 99,9 % SiO₂) |
| Конструкция | Цилиндрическая трубка, запаянная с одного конца |
| Диапазон диаметров (наружный) | 5 – 88 мм |
| Толщина стенки | 1 – 3 мм |
| Диапазон длин | 85 – 2000 мм |
| Кратковременная рабочая температура | До 1250 °C, в том числе под вакуумом |
| Точка плавления кварца | 1600 – 1700 °C |
| Стойкость к термоудару | До 20 теплосмен «нагрев на пламени → погружение в холодную воду» без разрушения |
| Химическая стойкость | Инертен к большинству кислот, кроме HF и горячей H₃PO₄; не стоек к горячим расплавам щелочей |
| Поверхность | Внутренняя и наружная — гладкая, оплавленная |
Особые свойства кварцевого стекла
- Термостойкость — рабочая температура существенно превышает диапазон большинства промышленных изоляторов;
- Сохранение целостности под вакуумом при нагреве — кварц не деформируется;
- Химическая инертность к большинству реагентов;
- Прозрачность в УФ, видимом и ближнем ИК-диапазоне — для оптических применений;
- Высокая стойкость к термоудару — выдерживает резкие охлаждения с красного каления до комнатной температуры в воде.
Изготовление
Для производства кварцевых наконечников применяем технологию формовки изделий из прозрачного кварцевого стекла:
- вытяжка кварцевой трубки заданного диаметра и толщины стенки из заготовки;
- обрезка по длине;
- запайка одного конца на кислородно-водородной горелке;
- оплавление внутренней и наружной поверхностей;
- отжиг для снятия термических напряжений;
- визуальный контроль на инородные включения и трещины;
- контроль геометрии: диаметр, овальность, длина;
- выборочные испытания на термостойкость по ГОСТ 19908-90.
Области применения
- Лабораторное оборудование — термостойкие сосуды, нагревательные узлы, печи муфельные и трубчатые;
- Защита термоэлектрических преобразователей (термопар) при измерении высоких температур;
- Оптические приборы — корпуса для световодов, спектральные источники, защитные оболочки ламп;
- Электронагревательное оборудование — корпуса с нихромовой нагревательной проволокой;
- Химические реакторы и аналитические установки — за счёт инертности к большинству кислот;
- Высокотемпературные установки и печи под вакуумом.
Как купить
Поставляем кварцевые наконечники любых типоразмеров из таблицы со склада или по индивидуальному размеру под заказ, от 1 шт. Отправьте запрос с указанием диаметра, толщины стенки, длины и количества на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какой стандарт регламентирует кварцевые наконечники?
ГОСТ 19908-90 «Тигли, чаши, стаканы, колбы, воронки, пробирки и наконечники из прозрачного кварцевого стекла. Общие технические условия».
До какой температуры можно использовать?
Кратковременно — до 1250 °C, в том числе под вакуумом. При резком нагреве/охлаждении изделие выдерживает до 20 теплосмен без разрушения.
В какой среде нельзя использовать кварцевый наконечник?
Нельзя в плавиковой кислоте (HF), горячей фосфорной кислоте (H₃PO₄) и горячих расплавах щелочей. Все остальные кислоты и большинство химических сред — допустимы.
Какие диаметры и длины доступны со склада?
54 типоразмера от Ø 5 × 150 мм до Ø 88 × 2000 мм. Толщины стенки от 1 до 3 мм. Полная таблица — выше.
Можно ли заказать наконечник нестандартного размера?
Да. Изготавливаем любые длины, диаметры и толщины стенки по чертежу заказчика, от 1 шт.
В каких приборах используется?
Термопары, оптические лампы и спектральные источники, нагреватели с нихромовой проволокой, лабораторное стеклянное оборудование, корпуса световодов, защитные оболочки в высокотемпературных установках.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
