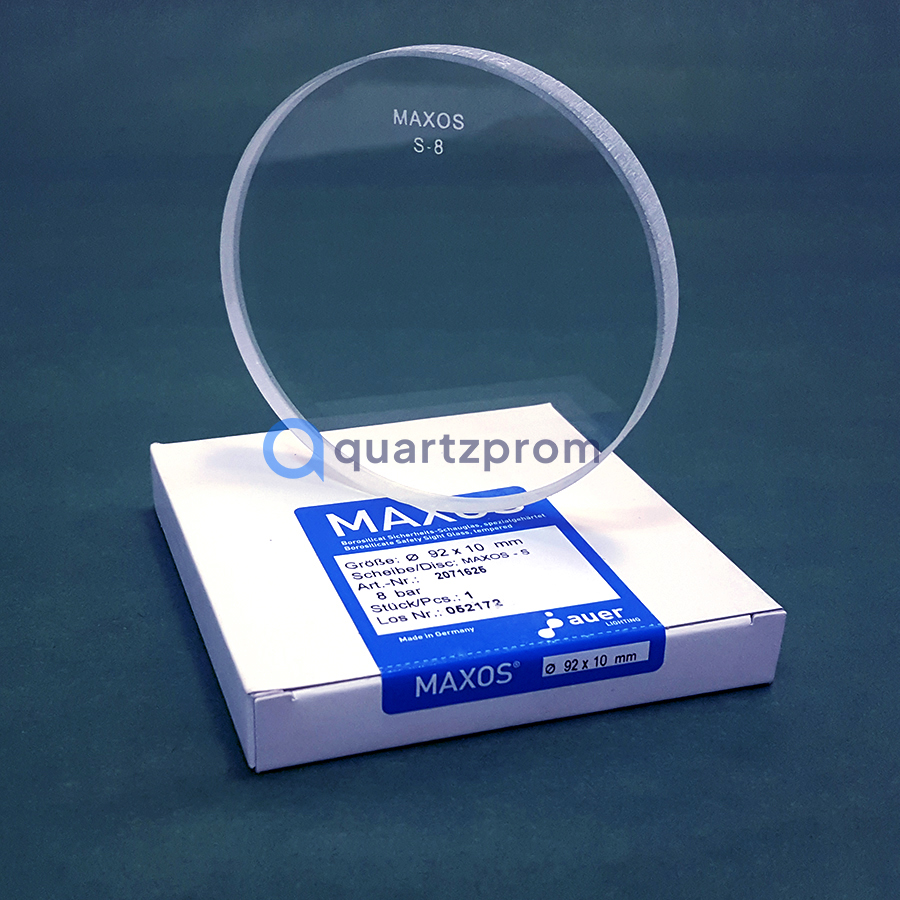

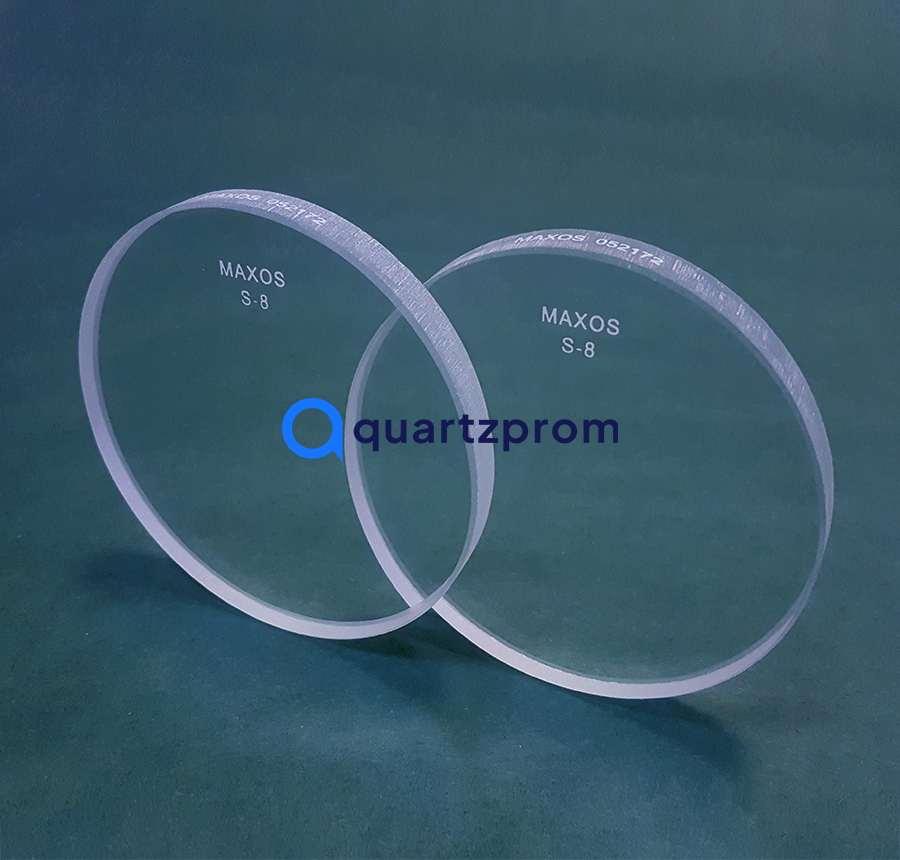

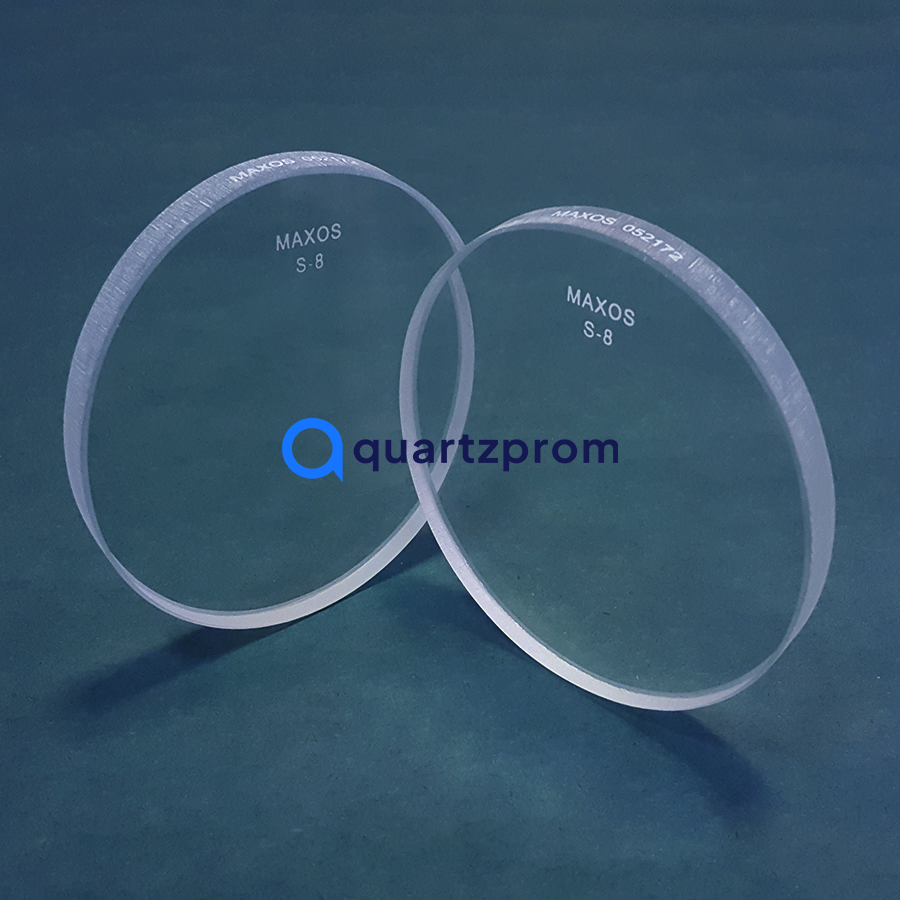

Стекло DIN 7080 из боросиликатного стекла

Изготавливаем круглые плоские смотровые стёкла DIN 7080 из боросиликатного стекла для визуального контроля в реакторах, паровых котлах, теплообменниках и технологических ёмкостях под давлением. Диаметры от 20 до 200 мм и более, толщина 6–30 мм. Рабочая температура от −70 до +280 °C, для специальных исполнений — до +500 °C. По стандарту DIN 7080 или ТЗ заказчика, от единичных образцов до серийных партий.

Стандартные типоразмеры стёкол DIN 7080

Толщина рассчитывается по DIN 7080 в зависимости от диаметра и рабочего давления — чем выше давление и больше диаметр, тем толще стекло. Нестандартные диаметры — по ТЗ заказчика.

Технические характеристики

Изготовление

Для производства смотровых стёкол DIN 7080 применяем технологию обработки и термозакалки боросиликатного стекла:

• раскрой заготовки боросиликатного стекла под номинальный диаметр;
• фигурная обработка по контуру в круглую плоскую форму;
• шлифовка плоскостей и формирование фаски по периметру;
• термическая закалка для механической прочности и стойкости к точечным ударам;
• контроль внутренних напряжений в полярископе;
• контроль геометрии и параллельности плоскостей;
• контроль на отсутствие пузырей, свилей и дефектов в зоне обзора.

Боросиликатное стекло имеет низкий коэффициент термического расширения, что обеспечивает стойкость к термоударам — например, при подаче горячей среды в холодный аппарат или промывке горячего оборудования холодной водой.

Конструкция и монтаж

Стекло DIN 7080 устанавливается во фланец или корпус смотрового окна с мягкой прокладкой (паронит, PTFE, графит, силикон) для герметичности. Металлическая нажимная рамка или фланец притягиваются болтами с равномерным распределением нагрузки. Усилие затяжки не должно превышать допустимые значения, иначе стекло может разрушиться.

Области применения

• Химическая и нефтехимическая промышленность: реакторы, колонны, сепараторы с агрессивными и горячими средами;
• Энергетика: паровые котлы, теплообменники, расширительные баки;
• Пищевая и фармацевтическая промышленность: ёмкости для хранения и смешивания, стойкость к моющим и стерилизующим средствам;
• Судостроение и машиностроение: масляные и топливные системы, редукторы, насосы — контроль уровня и наличия смазки;
• Замена смотровых стёкол DIN 7080 в импортном оборудовании.

Как купить

Изготавливаем смотровые стёкла DIN 7080 из боросиликатного стекла, от 1 шт. Отправьте запрос с диаметром, рабочим давлением и температурой на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем толщину по DIN 7080, стоимость и сроки.

Часто задаваемые вопросы

В чём отличие DIN 7080 от ГОСТ 21836-88?

DIN 7080 — европейский стандарт для круглых плоских смотровых стёкол под давлением, предполагает боросиликатный материал и расчёт толщины по давлению и диаметру. ГОСТ 21836-88 регламентирует типы А, Б, В, Г из листового или кварцевого стекла с фиксированной размерной сеткой. Стёкла DIN 7080 чаще применяются в импортном оборудовании.

Какое максимальное рабочее давление?

Зависит от диаметра и толщины — стандарт DIN 7080 определяет безопасную рабочую нагрузку для каждой комбинации D и S. Для больших диаметров и высоких давлений применяются стёкла DIN 7081 (рифлёные/гладкие водоуказательные).

В каких средах нельзя применять боросиликат?

Не работает с плавиковой кислотой и горячей концентрированной фосфорной кислотой. Для агрессивных щелочных сред при высоких температурах нужно отдельно проверять стойкость.

Можно ли изготовить стекло под высокотемпературный процесс?

Стандартное исполнение — до +280 °C, специальные — до +500 °C. Для рабочих температур выше применяйте кварцевые смотровые стёкла тип Г по ГОСТ 21836-88.

Нужно ли использовать прокладку при монтаже?

Да, обязательно. Применяются прокладки из паронита, PTFE, графита или силикона — выбор зависит от рабочей среды и температуры. Прокладка компенсирует неровности поверхностей и обеспечивает герметичность.
