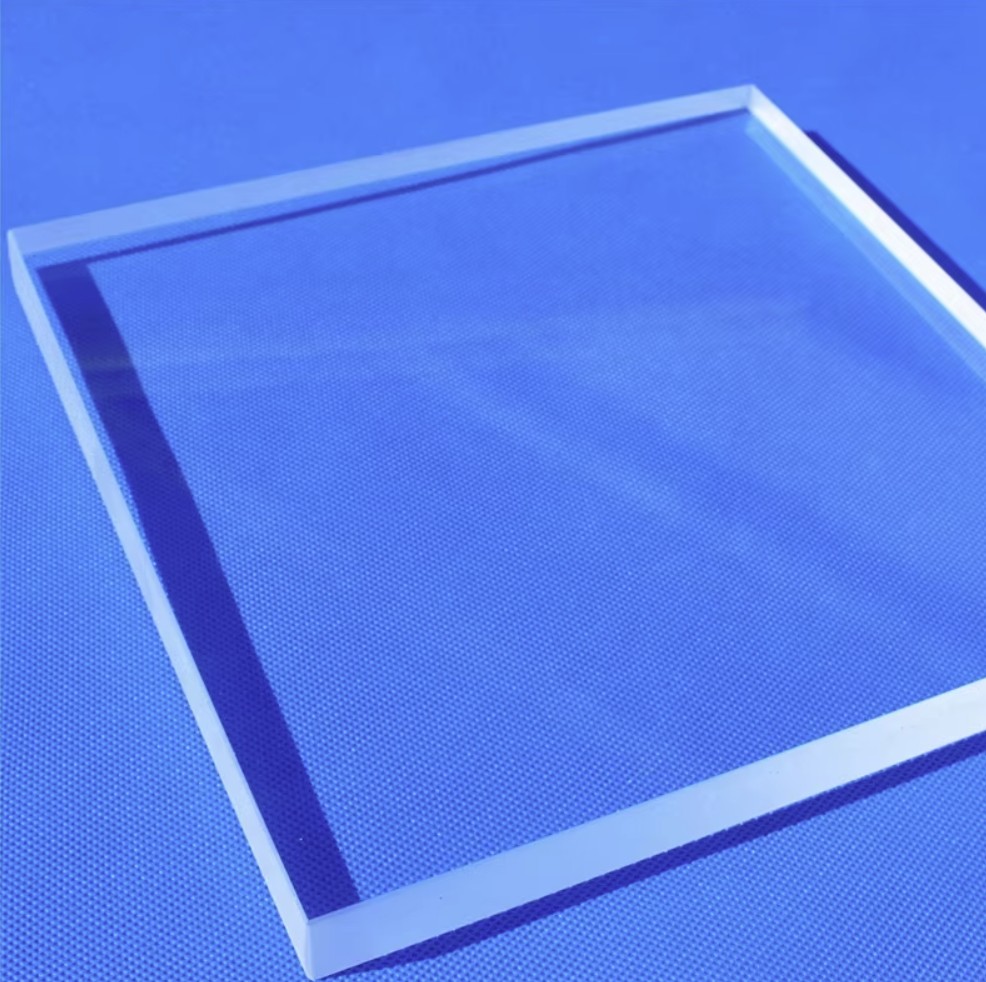

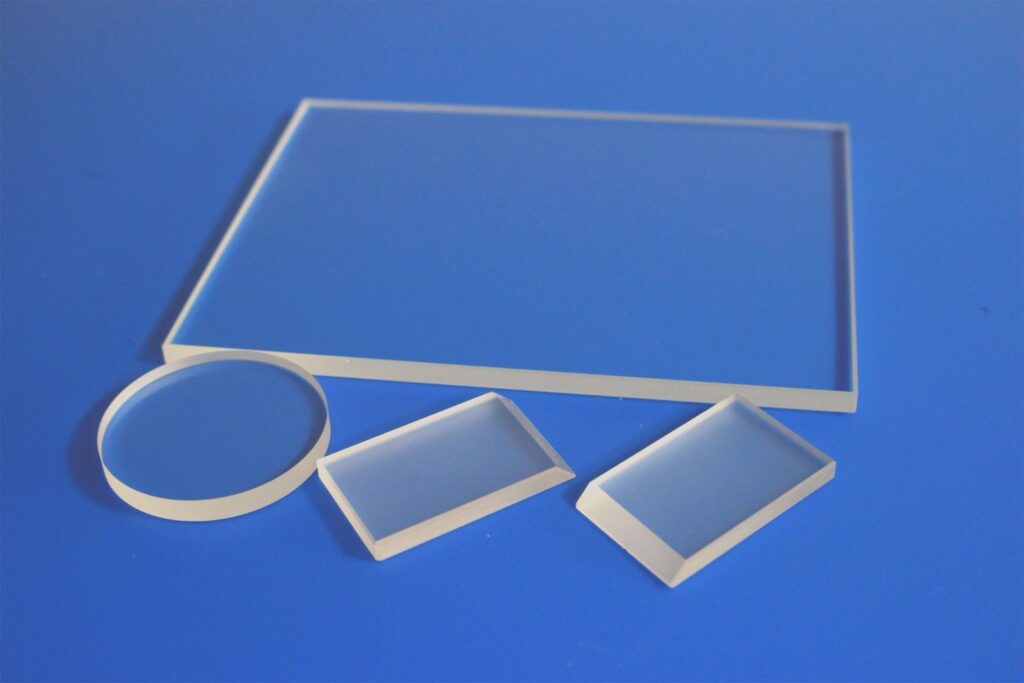

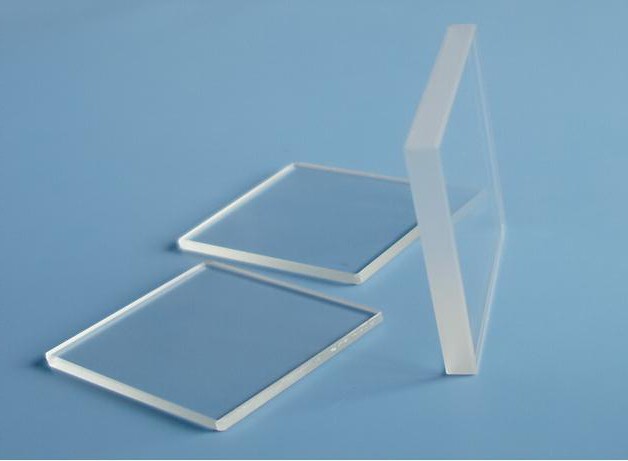

Стекло кварцевое прямоугольное

Изготавливаем кварцевое смотровое стекло прямоугольной формы (тип Г по ГОСТ 21836-88) для иллюминаторов, смотровых окон и фонарей промышленного оборудования. Рабочий диапазон температур от −40 °C до +1200 °C для кислых и нейтральных сред, химическая стойкость к большинству кислот (кроме фтор- и фосфорсодержащих). Марки КВ, КИ, КУ, КУ-1, КУ-2 — под чертёж заказчика, от единичных образцов до серийных партий. Производим на собственной площадке.

Прямоугольное кварцевое стекло применяется для визуального контроля технологических процессов в высокотемпературных печах, химических реакторах, термокамерах, ртутных лампах, лазерной технике и спектрофотометрах. По свойствам близко к чистому плавленому кварцу.

Свойства кварцевого стекла типа Г

Важно: для типа Г ГОСТ не нормирует рабочее и испытательное давление в явном виде — при заказе под избыточное давление необходимо отдельно согласовать условия эксплуатации (тип Б закалённое стекло — для давлений до 0,6 МПа).

Стандартные типоразмеры (длина × ширина × толщина, мм)

Изготавливаем стекло кварцевое прямоугольное типа Г и нестандартных типоразмеров — по чертежу заказчика. Доступные марки: КВ (общего назначения), КИ (с пониженным OH⁻ для ближнего ИК), КУ / КУ-1 / КУ-2 (УФ-оптимизированные). Цена и срок — по запросу.

Технические характеристики

Изготовление

Производство кварцевого смотрового стекла типа Г включает следующие операции:

• выбор марки кварца под рабочую среду заказчика (КВ — общего применения, КУ-1 — для УФ, КИ — для ближнего ИК);
• раскрой исходных пластин под нужный типоразмер;
• двусторонняя шлифовка под заданную толщину с контролем параллельности плоскостей;
• финишная полировка рабочих поверхностей до требуемого светопропускания;
• обработка кромки и фаски по периметру (≤ 2 / ≤ 3 мм в зависимости от толщины);
• контроль плоскостности (≤ 0,3 % от длины) и параллельности (≤ 0,5 мм);
• контроль допустимых дефектов по сорту (высший / 1-й / 2-й);
• отжиг для снятия остаточных напряжений — по запросу.

Области применения

• Иллюминаторы и смотровые окна высокотемпературных печей и термических установок;
• Контроль технологических процессов в химических реакторах и трубопроводах с агрессивными средами;
• Защитные окна для лазерной техники, спектрофотометров и УФ-источников;
• Колбы и оболочки ртутных ламп высокого давления;
• Смотровые фонари в нефтехимическом, металлургическом и стекольном оборудовании;
• Элементы экспериментальных установок в научных лабораториях;
• Химико-лабораторная посуда и изделия специального назначения.

Как купить

Изготавливаем кварцевое прямоугольное смотровое стекло типа Г по ГОСТ 21836-88 и под чертёж заказчика. Отправьте запрос с типоразмером (длина × ширина × толщина), маркой кварца, требованиями к сорту и условиям эксплуатации (среда, температура, давление) на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.

Часто задаваемые вопросы

Чем кварцевое стекло типа Г отличается от типов А, Б, В?

Тип Г изготавливается из чистого SiO₂ (плавленого кварца) и выдерживает до +1200 °C в кислых и нейтральных средах. Типы А, Б, В — из листового стекла; рабочий диапазон у них существенно ниже (типовое +200…+250 °C для типа Б закалённого). Тип Г незаменим там, где требуется высокая термо- и химическая стойкость.

Какую марку кварца выбрать?

КВ — для общего применения и видимого диапазона. КИ — с пониженным содержанием OH⁻ для прозрачности в ближнем ИК до 2,5–3 мкм. КУ / КУ-1 / КУ-2 — оптимизированы под УФ (включая 248 нм для эксимерных сборок). Марка указывается в обозначении по ГОСТ.

Можно ли использовать тип Г под давлением?

ГОСТ 21836-88 не нормирует рабочее и испытательное давление для типа Г. Для давлений до 0,6 МПа применяют тип Б (закалённое боросиликатное стекло). При необходимости работы под избыточным давлением условия эксплуатации согласовываются индивидуально, с учётом конструкции арматуры.

В каких средах нельзя использовать кварцевое стекло?

Кварц не стоек к фтороводородной кислоте (HF), фтор- и фосфорсодержащим реагентам и к концентрированным щелочам при повышенных температурах. В этих средах рабочий диапазон сужается до −100…+200 °C, либо требуется альтернативный материал.

Изготавливаете ли стекло нестандартных размеров?

Да. По чертежу заказчика — любые типоразмеры в пределах технологических возможностей: длина до ≈ 900 мм, толщина от 1,3 до 100 мм. Стандартный ряд (выше) — наиболее ходовые позиции; нестандарт — по запросу.

От какого количества возможен заказ?

От 1 штуки. Серийные партии — по согласованному графику.
