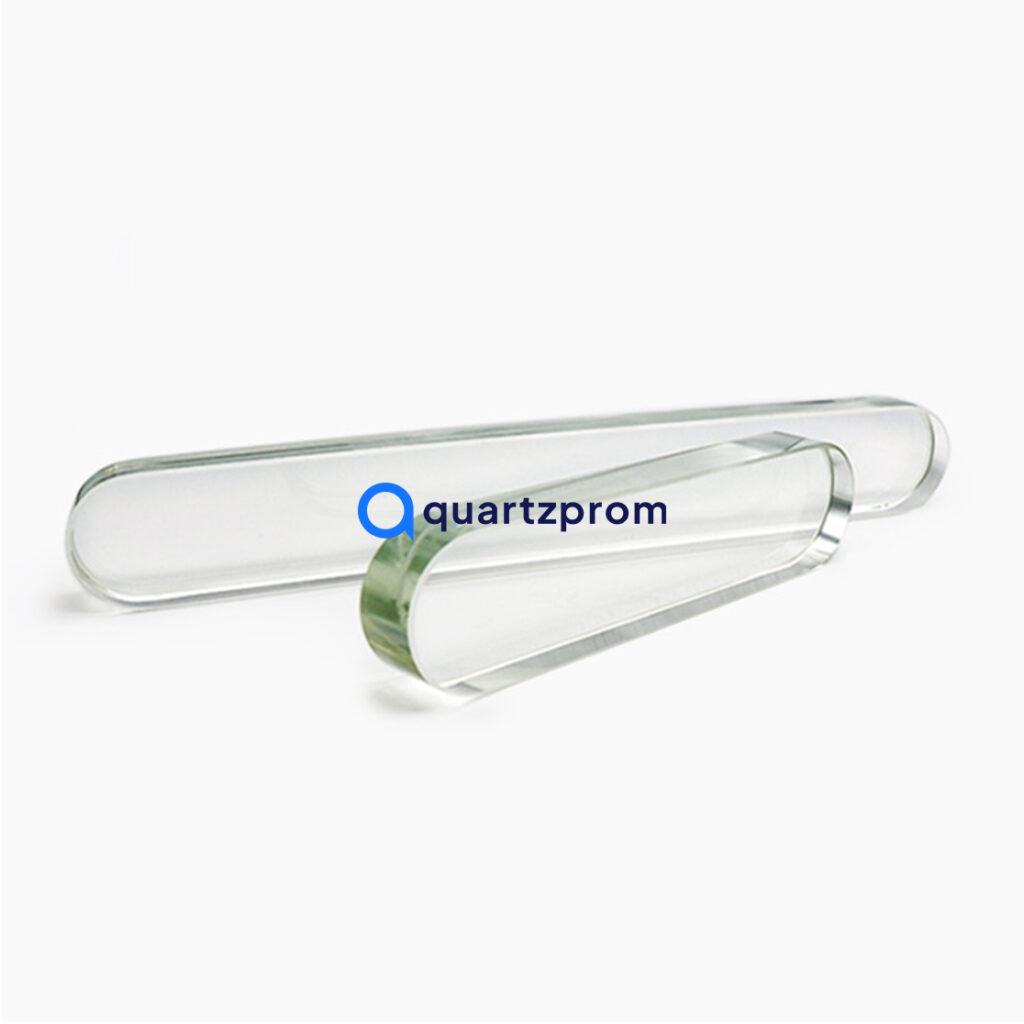

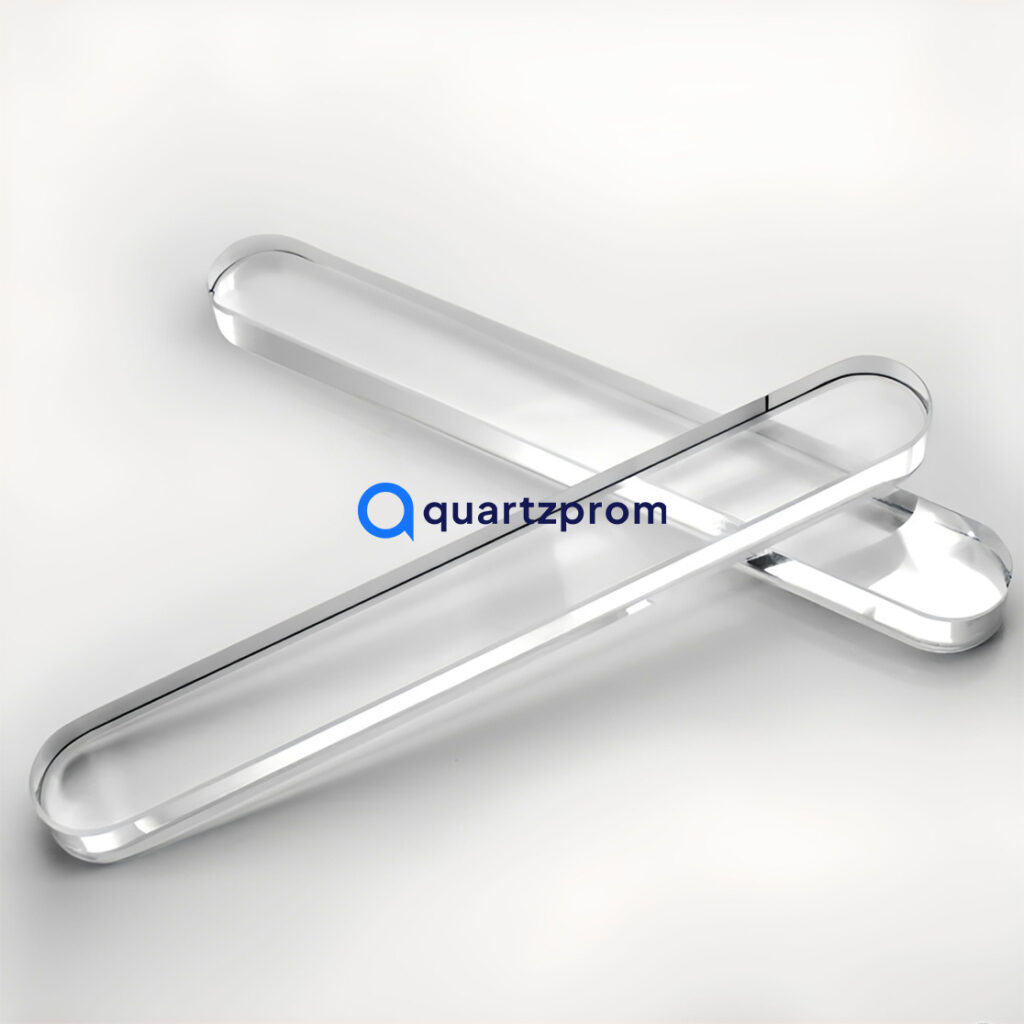

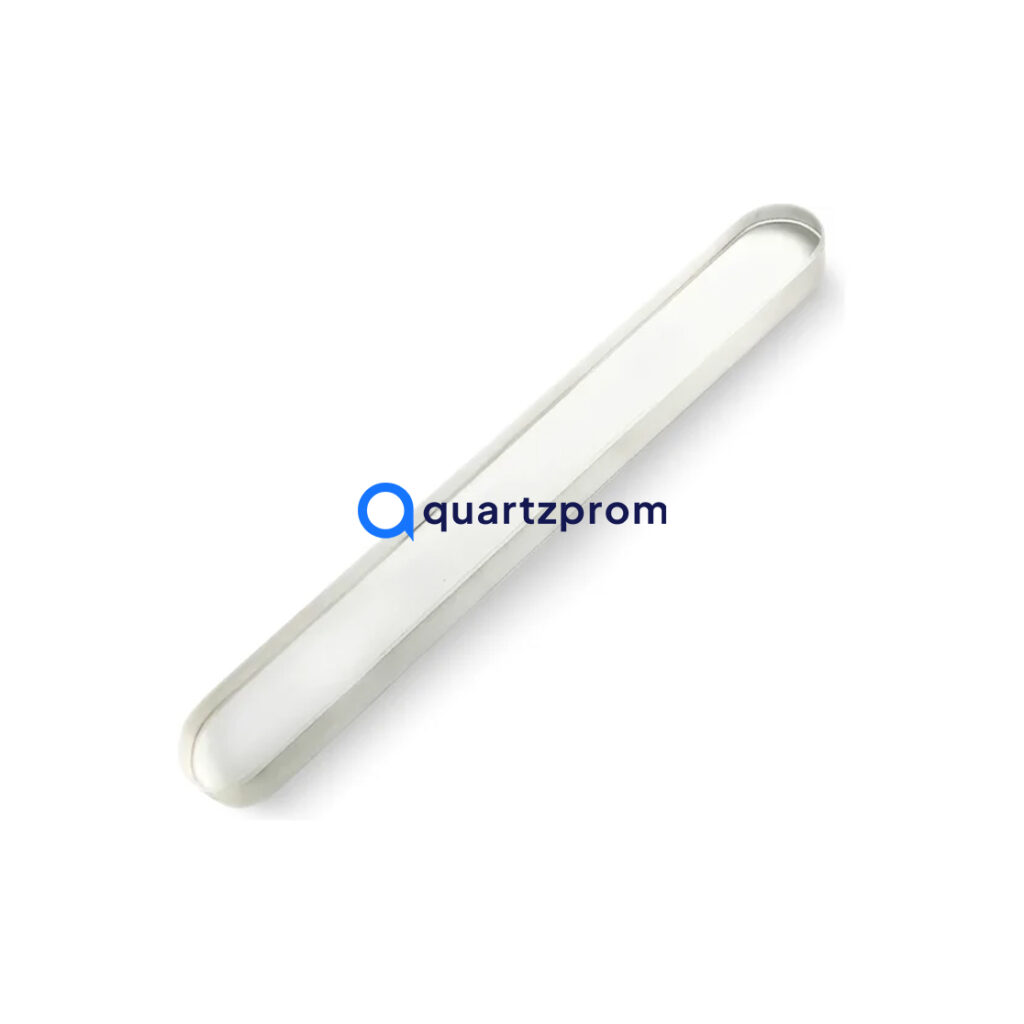

Стекла Дюренса

Изготавливаем стёкла Дюренса (гладкие транспарантные водоуказательные стёкла, также «Дюранса») для визуального контроля уровня жидкости в паровых котлах, сосудах и резервуарах под давлением. Рабочее давление до 3,5 МПа без слюды, до 12 МПа со слюдяной прокладкой, до 16 МПа в нефтехимических средах без воды. Размерная сетка по ГОСТ 1663-81 и DIN 7081 — взаимозаменяемая. Длина 113–400 мм, ширина 28/30/34 мм, толщина 17 мм. От единичных образцов до серийных партий.

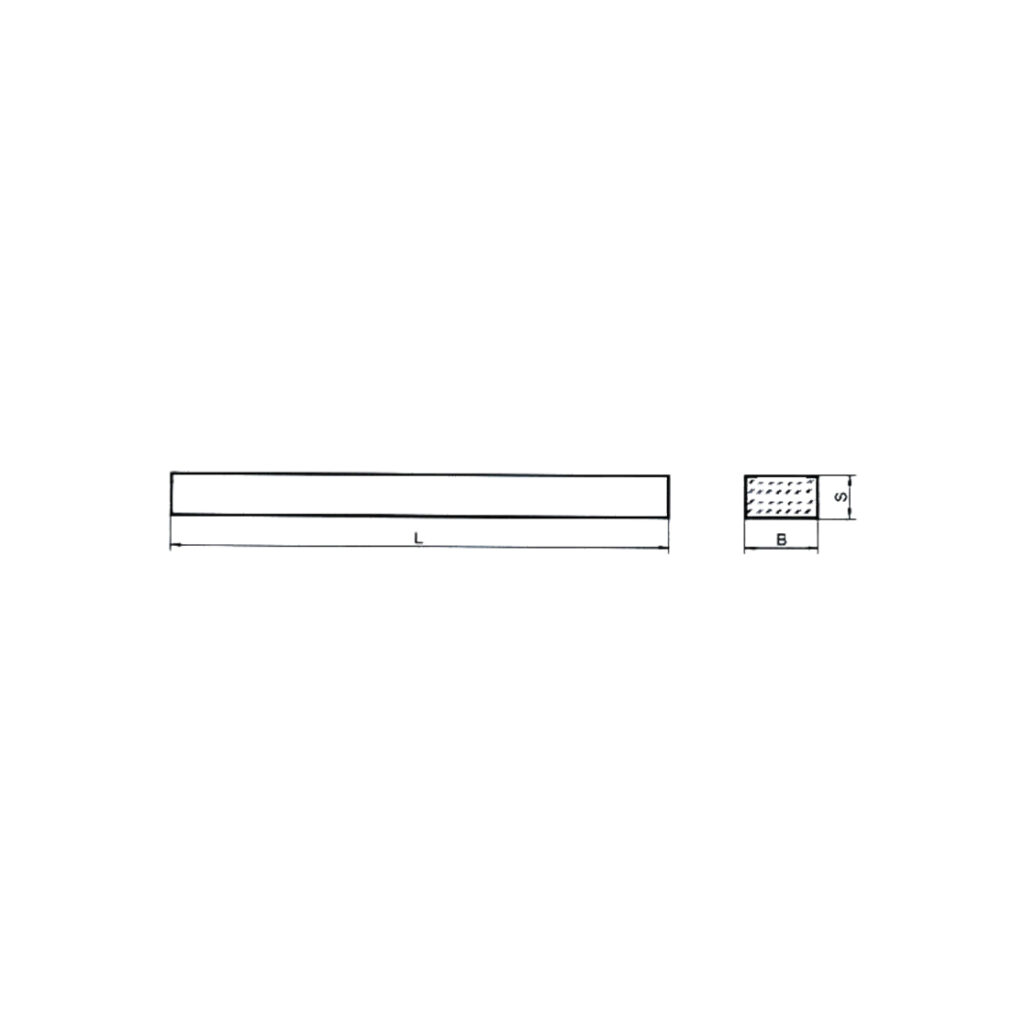

Стандартные типоразмеры стёкол Дюренса

Стандартная толщина 17 мм, в отдельных исполнениях 16,8 мм. Размерная сетка совпадает с DIN 7081.

Технические характеристики

Изготовление

Для производства стёкол Дюренса применяем технологию обработки и термозакалки боросиликатного стекла:

• формовка заготовки прямоугольного сечения с двумя гладкими параллельными рабочими поверхностями;
• тщательная полировка обеих поверхностей с контролем кривизны (не более 0,2–0,3 мм по длине);
• обработка торцов и формирование посадочных поверхностей под рамку водоуказательной колонки;
• термическая закалка до степени 865 ± 55 нм/см;
• контроль внутренних напряжений в полярископе;
• контроль параллельности рабочих поверхностей и пропускания света (не менее 0,85 на 1 см);
• проверка термостойкости (перепад до 220 °C) и опрессовка.

Стёкла Дюренса по ГОСТ 1663-81 и DIN 7081 полностью взаимозаменяемы — взаимозаменяемость гарантируется одинаковой размерной сеткой.

Принцип работы и слюдяная прокладка

Стёкла Дюренса работают «на просвет» — уровень жидкости виден по фактическому положению среды, как в обычном сообщающемся сосуде. Для улучшения видимости за колонкой устанавливают подсветку или контрастный фон.

При работе в паровых котлах с давлением свыше 3,5 МПа обязательна установка слюдяной прокладки (мусковит по ГОСТ 13752) между стеклом и средой. Слюда защищает стекло от коррозионного воздействия пара и воды, продлевая срок службы.

Области применения

• Паровые котлы среднего и высокого давления (до 12 МПа со слюдяной прокладкой) — водоуказательные приборы;
• Сосуды и резервуары с нефтехимическими продуктами под давлением до 16 МПа;
• Системы непрерывного контроля уровня воды в энергетике;
• Замена штатных стёкол при ремонте водоуказательных колонок (взаимозаменяемость с DIN 7081);
• Импортное и отечественное котельное оборудование.

Отличие от стёкол Клингера

• Стекло Дюренса (гладкое транспарантное) — обе поверхности гладкие и параллельные. Работает при P до 12 МПа со слюдой и до 16 МПа в нефтехимических средах. Требует подсветки или контрастного фона.
• Стекло Клингера (рифлёное рефлексионное) — продольные призмы 90° на внутренней стороне. Работает при P ≤ 3,5 МПа без подсветки за счёт эффекта полного внутреннего отражения.

Как купить

Изготавливаем стёкла Дюренса по ГОСТ 1663-81 и DIN 7081 от 1 шт. Отправьте запрос с длиной L, шириной B и рабочим давлением системы на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки, подскажем по необходимости слюдяной прокладки.

Часто задаваемые вопросы

Когда нужна слюдяная прокладка?

При работе в паровых котлах с давлением свыше 3,5 МПа — слюда мусковит по ГОСТ 13752 защищает стекло от коррозионного воздействия пара и воды. Без слюды стекло можно эксплуатировать до 3,5 МПа (35 кгс/см²) и температуры до +243 °C.

До какого давления можно использовать стекло Дюренса в нефтехимии?

До 16 МПа при температуре до +100 °C — без слюдяной прокладки, но только в средах, не содержащих воду и пар.

Взаимозаменяемы ли стёкла ГОСТ 1663-81 и DIN 7081?

Да. Размерная сетка по длине, ширине и толщине одинакова, что позволяет применять стёкла в отечественном и импортном котельном оборудовании без переделки рамки.

Какая ширина выпускается?

Стандартные ширины 28; 30; 34 мм при толщине 17 мм. Длина L от 113 до 400 мм. Уточняйте размер посадочного места рамки водоуказателя.

Что такое транспарантное стекло?

Это стекло с двумя гладкими параллельными полированными поверхностями. Уровень среды виден «на просвет», как в стеклянной трубке. Для улучшения видимости за колонкой ставят подсветку или контрастный фон.
