Стеклянные изоляторы (стеклотаблетки, бусы, «слезки»)
Изготавливаем стеклянные изоляторы (стеклотаблетки, бусы, «слёзки») для герметичных вводов и спая с металлическими проводниками — коваром, платинитом, фернико. Метод производства — прецизионная роботизированная резка штабиков из готовой стекломассы марок С48-2, С52-1, С52-2, С89-1, С93-1, С93-3, С95-2. Это исключает прессование, обеспечивает однородность состава, отсутствие внутренних напряжений и максимальную вакуумную прочность спая. По чертежу или ТЗ заказчика, от опытных партий до серийного производства.

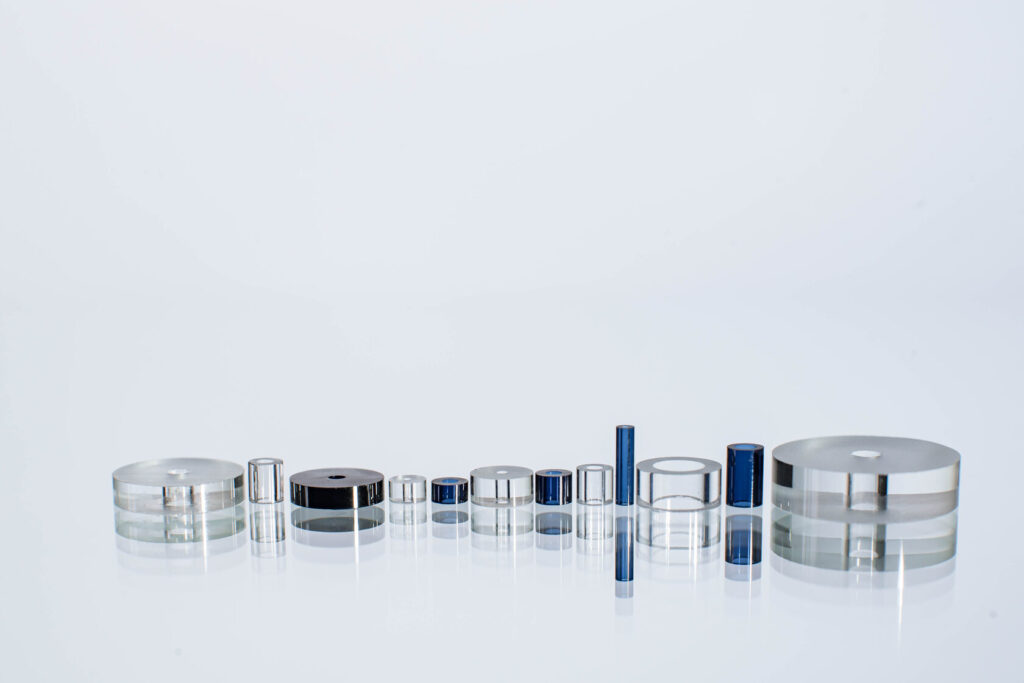

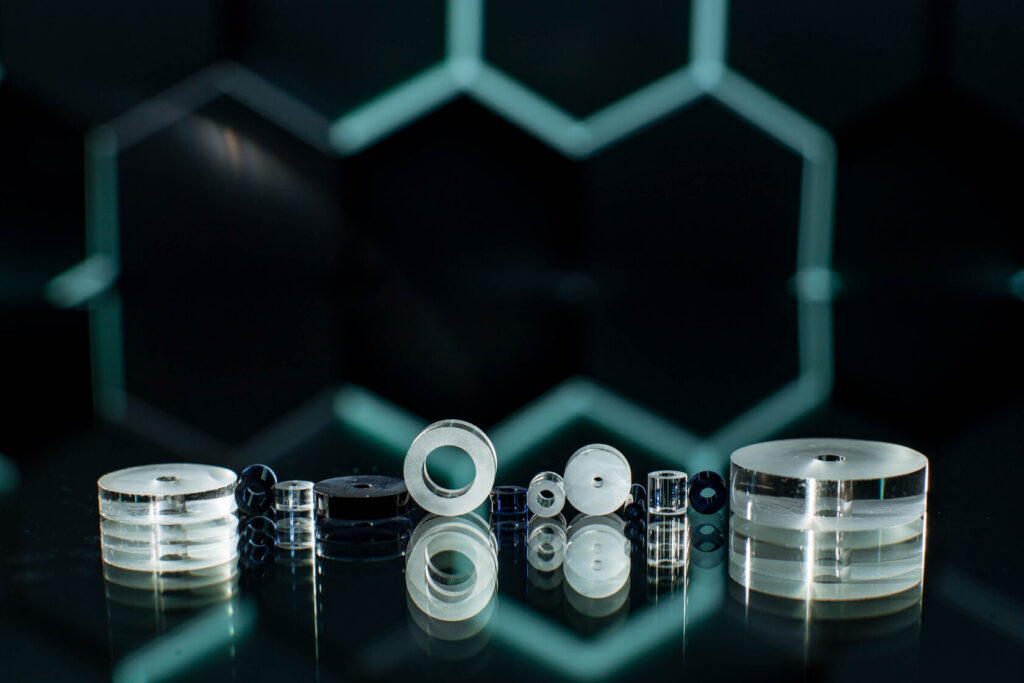

Стандартные типы изделий
| Тип | Назначение |
|---|---|

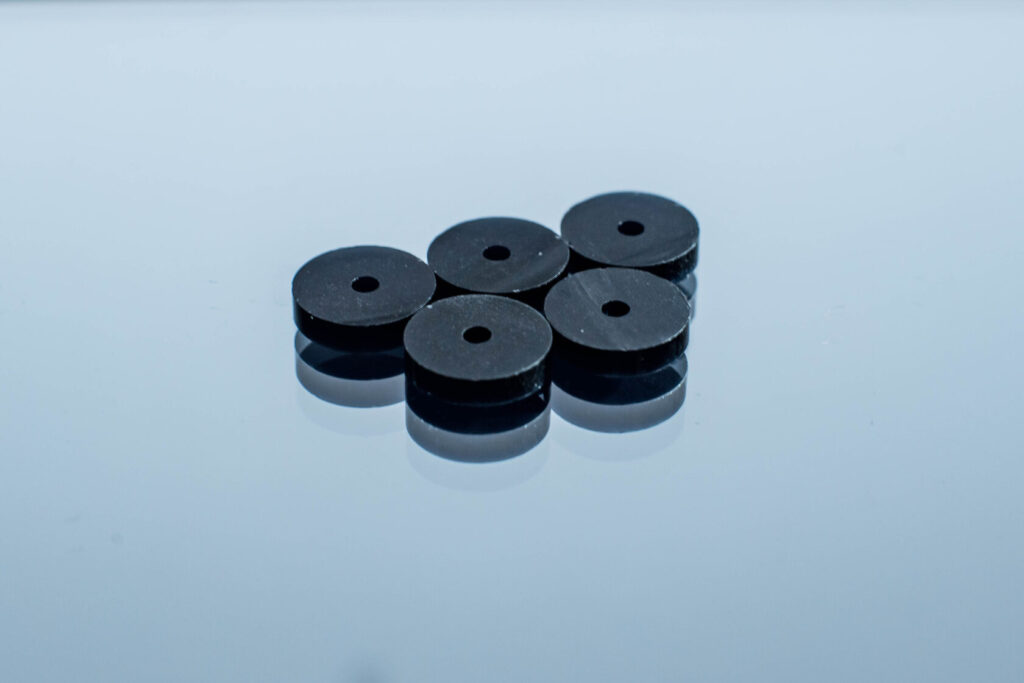

| Стеклотаблетки | Дисковые изоляторы для герметичных вводов в корпусах полупроводниковых приборов и датчиков |

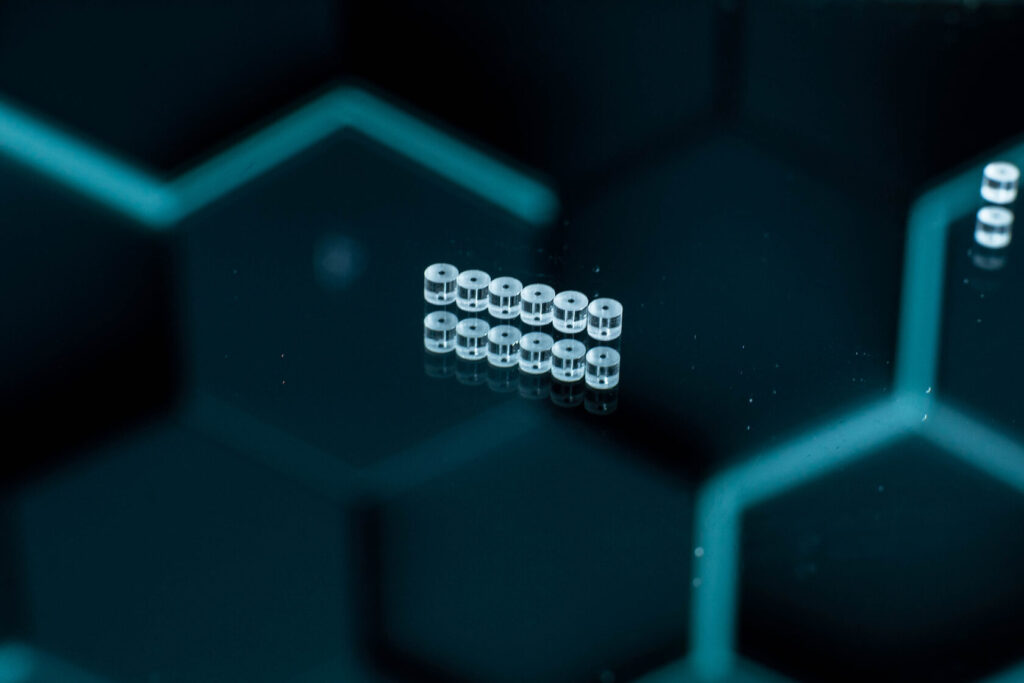

| Бусы | Цилиндрические изоляторы для проходных вводов, корпусов ламп и электронных приборов |
| «Слёзки» | Каплевидные изоляторы для спая с проводниками сложной формы и для миниатюрных вводов |
| Изделия по ТЗ | Уникальные геометрии под спецификации заказчика |
Соответствие марки стекла материалу проводника
| Проводник | ТКЛР проводника, K⁻¹ | Применяемая марка стекла | ТКЛР стекла, K⁻¹ |
|---|---|---|---|
| Ковар (29НК) | ≈ 48–52·10⁻⁷ | С48-2, С52-1, С52-2 | 48–52·10⁻⁷ |
| Платинит | ≈ 89–95·10⁻⁷ | С89-1, С93-1, С93-3, С95-2 | 89–95·10⁻⁷ |
Согласование коэффициентов термического расширения стекла и проводника обеспечивает герметичность спая в полном диапазоне рабочих температур.
Технические характеристики
| Параметр | Значение |
|---|---|
| Метод производства | Прецизионная роботизированная резка штабиков из готовой стекломассы |
| Применяемые марки стекла | С48-2, С52-1, С52-2, С89-1, С93-1, С93-3, С95-2 |
| Согласование ТКЛР | Под ковар, платинит и другие электровакуумные сплавы |
| Однородность состава | Гарантируется применением готовой стекломассы проверенных марок |
| Внутренние напряжения | Отсутствуют — нет этапа прессования |
| Посторонние включения и микропоры | Отсутствуют |
| Вакуумная прочность спая | Максимальная и предсказуемая |
| Геометрия | Стеклотаблетки, бусы, «слёзки»; нестандартные формы — по ТЗ |
| Контроль | Геометрические параметры, внешний вид, термофизические свойства каждой партии |
Изготовление
Для производства стеклянных изоляторов применяем технологию роботизированной резки штабиков:
- входной контроль штабиков из готовой стекломассы марок С48-2…С95-2 на однородность и отсутствие включений;
- прецизионная роботизированная резка под заданную геометрию (таблетка, буса, «слёзка»);
- формовка торцов под спай с проводником;
- контроль геометрических параметров каждой партии;
- контроль термофизических свойств (ТКЛР, температура размягчения);
- контроль внешнего вида — отсутствие сколов, трещин, посторонних включений.
Преимущества технологии перед классическим прессованием:
- Однородность состава — готовая стекломасса исключает разнородность шихты и непровар;
- Нет внутренних напряжений — исключён этап прессования пресс-порошка и обязательный отжиг;
- Нет микропор и включений — критично для вакуумной прочности спая;
- Сокращение технологического цикла на стороне клиента — переход на готовые изоляторы исключает у заказчика этапы подготовки шихты, плавления, формования пресс-порошка и отжига;
- Снижение вредности — устраняется работа с пресс-порошком и пылеобразование;
- Оптимизация ресурсов — уменьшается потребность в пресс-формах, печах и квалифицированном персонале на этих операциях.
Области применения
- Герметичные вводы и проходные изоляторы вакуумной аппаратуры;
- Корпуса полупроводниковых приборов;
- Генераторные лампы и электровакуумные приборы;
- Датчики давления, температуры и специального назначения;
- Компоненты для авиационной и космической техники с высокими требованиями к надёжности;
- Рентгеновские трубки и СВЧ-приборы;
- Замена прессованных изоляторов на изделия повышенной вакуумной прочности.
Как купить
Изготавливаем стеклянные изоляторы — стеклотаблетки, бусы, «слёзки» — по чертежу или ТЗ заказчика. Отправьте запрос с типом изделия, материалом проводника (ковар, платинит) и требуемой геометрией на info@quartz-prom.ru или позвоните +7 (499) 703-06-40. Технологи подберут марку стекла по согласованию ТКЛР и подскажут по конструкции изолятора.
Часто задаваемые вопросы
Какая марка стекла подходит для спая с коваром?
Стёкла молибденовой группы С48-2, С52-1, С52-2 с ТКЛР 48–52·10⁻⁷ K⁻¹ — согласованы по коэффициенту термического расширения с коваром (29НК).
Какая марка стекла подходит для спая с платинитом?
Стёкла платинитовой группы С89-1, С93-1, С93-3, С95-2 с ТКЛР 89–95·10⁻⁷ K⁻¹.
Чем резка штабиков лучше прессования?
Однородность состава, отсутствие внутренних напряжений, посторонних включений и микропор. На стороне заказчика исключаются этапы подготовки шихты, плавления, прессования и отжига — это сокращает технологический цикл и снижает вредность производства.
Какие нестандартные формы изготавливаете?
Помимо стандартных таблеток, бус и «слёзок» — изделия по ТЗ заказчика с уникальной геометрией для специализированных конструкций вводов.
От какого количества возможен заказ?
От опытных партий. Серийное производство — по согласованному графику с многоступенчатым контролем геометрии и термофизических свойств.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
