Очистка кварцевого инжектора горелки ИСП, реагенты и запреты

Содержание

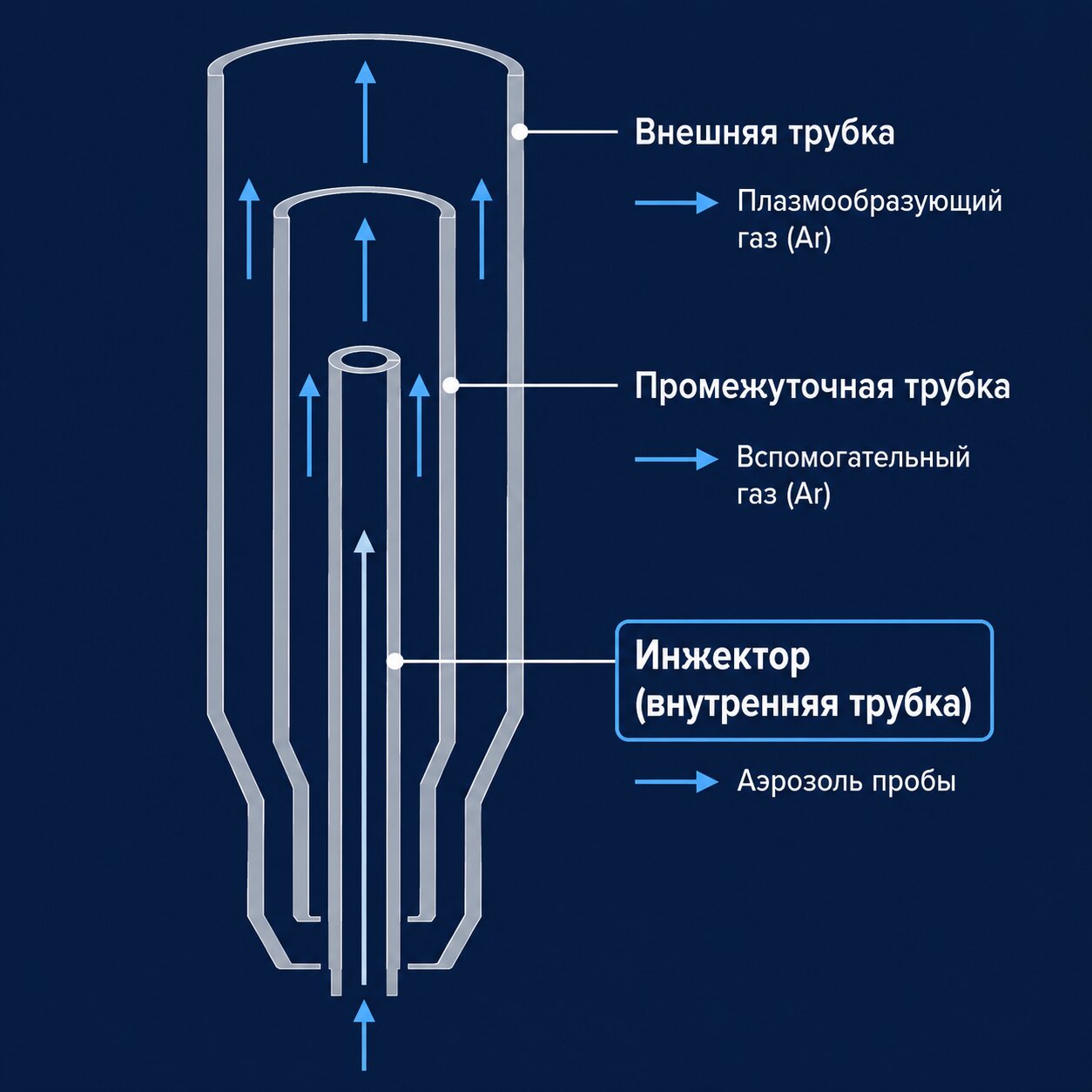

Схема устройства кварцевой горелки ИСП: три концентрические трубки — инжектор, промежуточная, внешняя

Очистка кварцевого инжектора — это удаление солевых, металлических и углеродистых отложений с внутренней кварцевой трубки горелки спектрометра ИСП-ОЭС или ИСП-МС, по которой аэрозоль пробы транспортируется в плазму. Речь идёт именно об инжекторе аналитической горелки, а не о топливной форсунке ДВС. Канал инжектора узкий, и любое сужение его просвета меняет геометрию подачи аэрозоля в плазму, что напрямую снижает стабильность аналитического сигнала и воспроизводимость измерений. По этой причине очистка кварцевой горелки ИСП-ОЭС входит в штатный регламент обслуживания прибора.

Солевые и металлические отложения растворяют царской водкой в соотношении 3 HCl : 1 HNO₃, для щадящей очистки берут 50%-й раствор (1:1 с деионизированной водой). Инжектор замачивают не менее 1 часа, стойкие отложения оставляют на ночь. Углеродистый нагар выжигают отжигом в муфельной печи при нагреве до 550 °C с выдержкой не более 20 минут. Три приёма запрещены категорически: HF растворяет сам SiO₂ и разрушает трубку, ультразвуковая ванна провоцирует микротрещины в кварце, металлическая проволока оставляет царапины и запускает девитрификацию. Подбор метода зависит от природы загрязнения, поэтому диагностику отложения проводят до выбора реагента. Базовые режимы для горелок ИСП-ОЭС описаны в техническом руководстве Agilent.

Как засорение инжектора влияет на аналитику ИСП

Внутренний канал инжектора горелки узкий, диаметр обычно 1.0-2.5 мм, и через него аэрозоль пробы от небулайзера вместе с плазмообразующим газом проходит в зону анализа. Засорение инжектора горелки плазмы начинается именно здесь: матричные соли, оксиды и углеродные отложения сужают канал, меняя расход газа и геометрию ввода аэрозоля.

Что это даёт на практике? Сигнал начинает дрейфовать, растёт его нестабильность от измерения к измерению, калибровка перестаёт держаться в пределах допуска. Появляется эффект памяти (carry-over): часть предыдущей пробы остаётся на стенках канала и завышает результат следующей. Чувствительность падает, и в ИСП-МС при определении следовых концентраций на уровне единиц нг/л потеря десятков процентов сигнала уже искажает результат.

Для аналитической лаборатории это прямой риск. Контроль качества продукции и испытания по госзаказу требуют воспроизводимости, а засорённый инжектор её не обеспечивает. Поэтому очистка кварцевого инжектора и устройство самой аналитической горелки разбираются операторами наравне с настройкой прибора, а периодичность обслуживания мы привязываем к матрице проб и интенсивности работы спектрометра.

Типы загрязнений инжектора и как их распознать

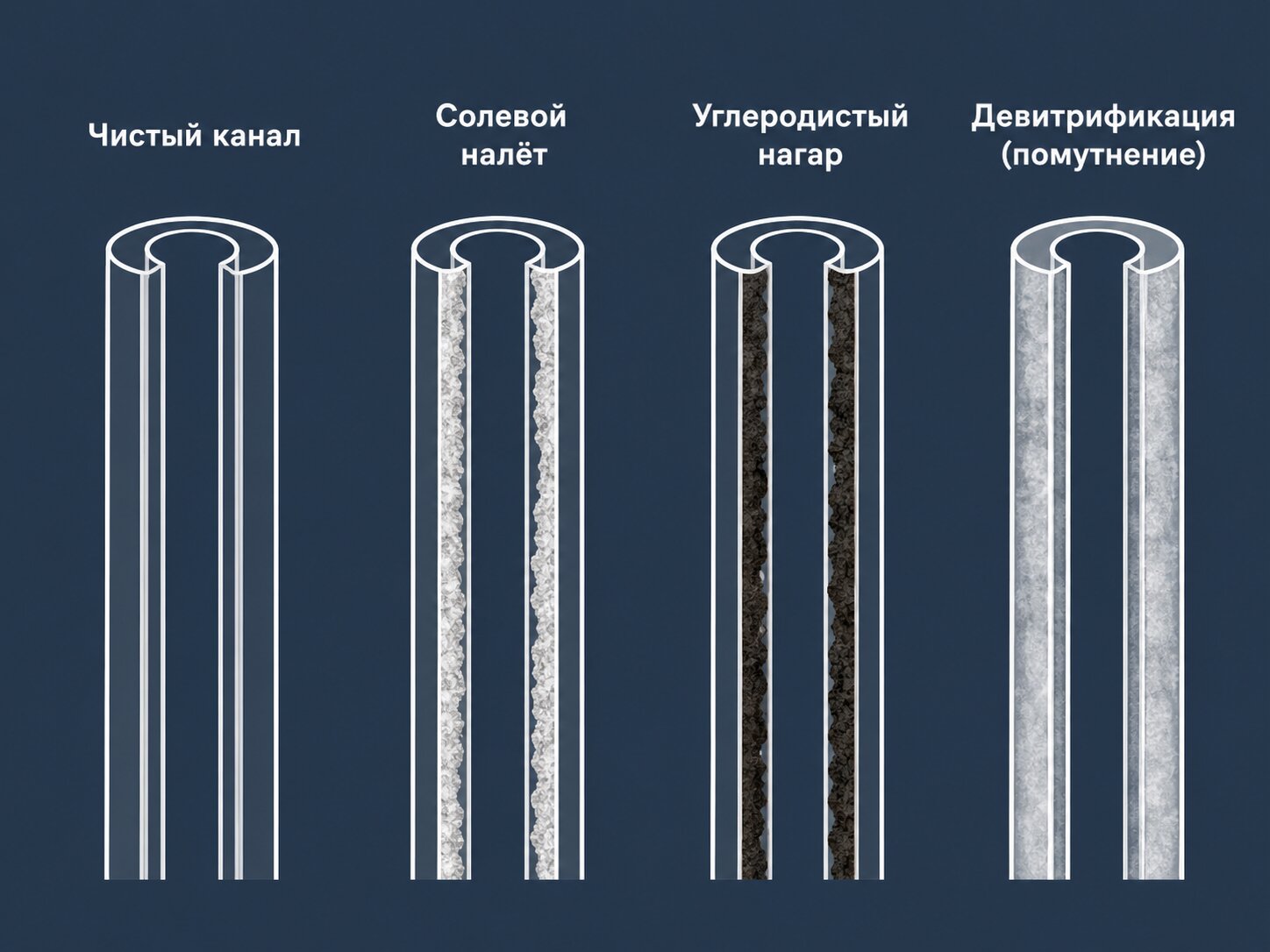

Типы загрязнений кварцевого инжектора: солевой налёт, углеродистый нагар, девитрификация

Кварцевый инжектор горелки ИСП накапливает три принципиально разных типа отложений, и для каждого нужен свой подход к очистке. Перепутать их легко: визуальная диагностика по цвету налёта, помутнению стенок и характеру дрейфа сигнала экономит реагенты и сохраняет ресурс кварца.

• Солевые и металлические отложения — белый или окрашенный налёт (зелёный, бурый, рыжий в зависимости от металла), который оседает в осевом канале и на кончике инжектора. Возникает после проб с высоким содержанием матричных солей и тяжёлых металлов. Распознаётся по плотной корке у выхода капилляра и росту фона по аналитам матрицы. Под такие отложения подбирается отдельный реагент в таблице ниже: именно сюда относится удаление солевых отложений с кварцевой горелки.
• Нитратная матрица — полупрозрачный или белёсый осадок после проб, законсервированных в азотной кислоте HNO₃. Снимается мягче двух других типов: достаточно разбавленной кислоты концентрацией до 10%, без агрессивной обработки.
• Углеродистый (органический) нагар — тёмный, почти чёрный налёт сажи после органических растворителей и проб с высоким содержанием углерода. Кислотой не растворяется в принципе. Единственный рабочий путь — отжиг в муфельной печи при 500-550 °C, признак готовности к нему: стойкое потемнение стенок и нестабильность сигнала на холостой пробе.

Реагенты и режимы очистки — сводная таблица

Реагент подбирают под тип загрязнения: то, что снимает солевой осадок, бессильно против углеродистого нагара, и наоборот. Царская водка для очистки горелки ИСП работает по металлам и солям, но кислотный путь не трогает науглероженный слой, здесь нужен термический отжиг. Ниже приведены проверенные на нашей практике режимы по каждому из пяти сценариев очистки кварцевого инжектора.

Соотношение компонентов царской водки задаётся по объёму. Готовить смесь следует непосредственно перед применением: активный хлор разлагается за считаные часы, и выдержанный раствор теряет растворяющую способность. Детергент Fluka RBS-25 для солевых плёнок и режим отжига нагара рекомендует Glass Expansion — производитель расходных материалов для ИСП.

Пошаговая процедура очистки инжектора

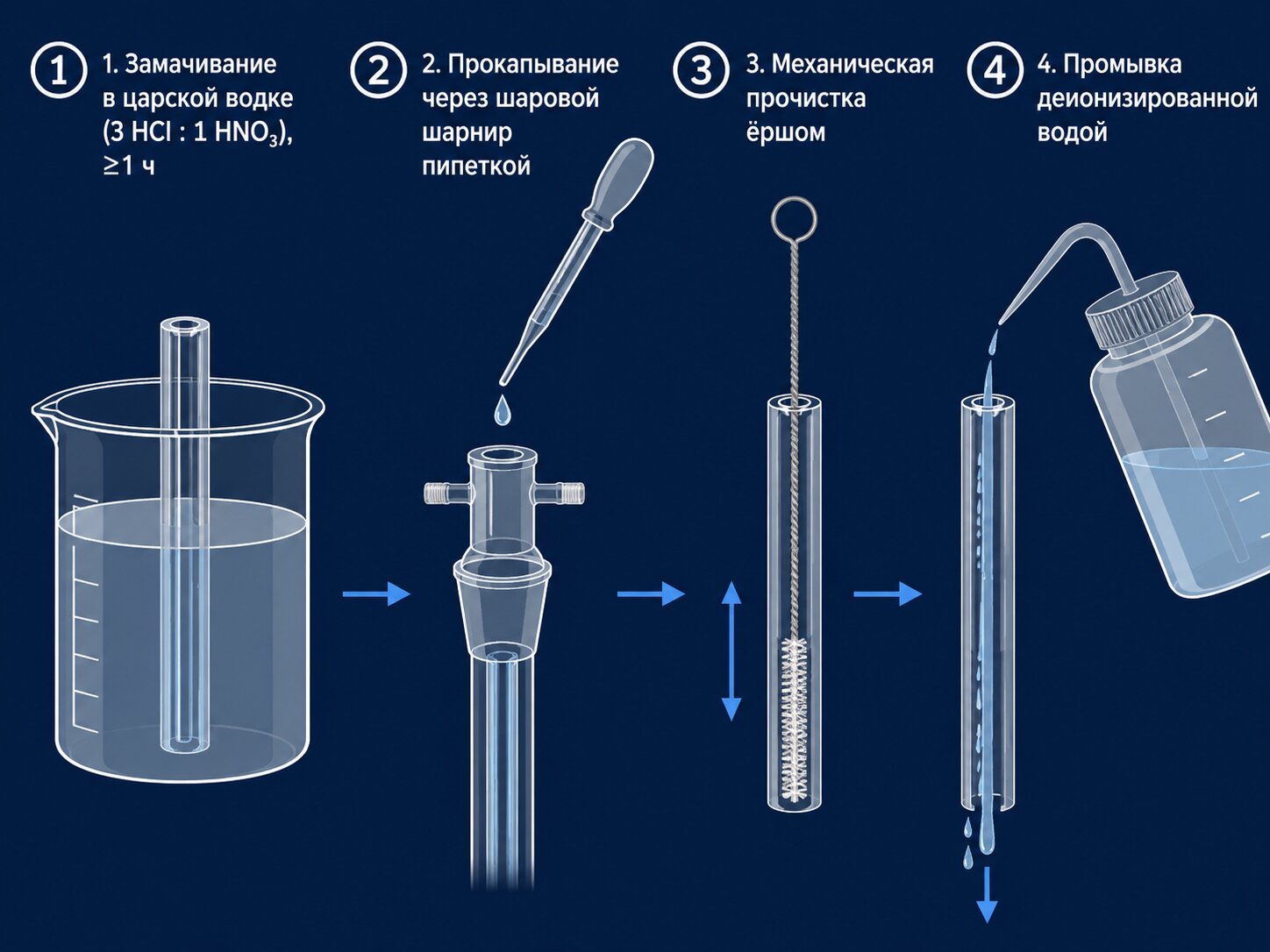

Пошаговая процедура очистки кварцевого инжектора: замачивание, прокапывание, ёрш, промывка

Жир с кожи рук даёт центры кристаллизации при нагреве плазмы до 6000-10000 K, поэтому весь цикл выполняют только в беспудровых нитриловых перчатках. Ниже — как очистить кварцевый инжектор от отложений по шагам.

1. Демонтаж и осмотр. Снимите инжектор с горелки ИСП-МС и изучите канал под ярким направленным светом. Оцените тип и локализацию налёта, проверьте кварц на трещины и помутнение: стекло с микротрещинами в работу не возвращают.
2. Подбор реагента по типу загрязнения. Соли и металлы снимает царская водка в пропорции 3 HCl : 1 HNO₃, нитратные отложения снимает разбавленная HNO₃, углеродистый нагар уходит только отжигом в муфельной печи при 500-550 °C.
3. Замачивание. Погрузите инжектор в выбранный раствор минимум на 1 ч, стойкие отложения оставляют на ночь (8-12 ч). Чтобы промыть нижнюю часть канала, прокапайте царскую водку пипеткой через шаровой шарнир (ball joint). Так выполняется промывка инжектора горелки ИСП-МС в труднодоступной зоне у основания.
4. Механическая прочистка узкого канала. Пройдите канал ёршиком или трубочисткой (pipe cleaner), смоченной царской водкой, мягкими возвратными движениями. Металл и абразив исключены: они оставляют риски, с которых начинается новое осаждение.
5. Промывка деионизированной водой. Водопроводная вода оставляет минеральные пятна, поэтому финальный пролив идёт только деионизатом.
6. Контроль на просвет. Осмотрите канал против света: он должен быть прозрачным, без помутнения и остаточного налёта.

При приёмке партий инжекторов мы контролируем геометрию канала и отсутствие включений в кварце: такой входной отбор заметно снижает риск локального засорения уже в работе.

Сушка и обратный монтаж

Монтировать инжектор можно только полностью сухим: остаточная влага и тонкая плёнка на стенках дают солевые пятна, нестабильность плазмы и локальный перегрев кварца в зоне разряда. Сушат двумя способами:

• в печи при 95°C до полного высыхания;
• на воздухе на ночь, в защищённом от пыли месте.

Ускорить процесс помогает финальное ополаскивание изопропанолом или ацетоном: растворитель вытесняет воду и испаряется без следа за минуты, а не за часы. Такой режим сушки приводит Thermo Fisher в руководстве по очистке системы ввода пробы. Перед сушкой проведите финальную промывку деионизированной водой, не водопроводной: соли водопровода оседают на стенках и оставляют минеральные пятна, которые потом видны как фон в спектре.

Берите и храните инжектор только за шаровой шарнир или газовые штуцеры. Касание рабочей зоны оставляет жировой отпечаток, а его выжигание в плазме сместит сигнал на первых же измерениях.

Чего делать нельзя при очистке инжектора

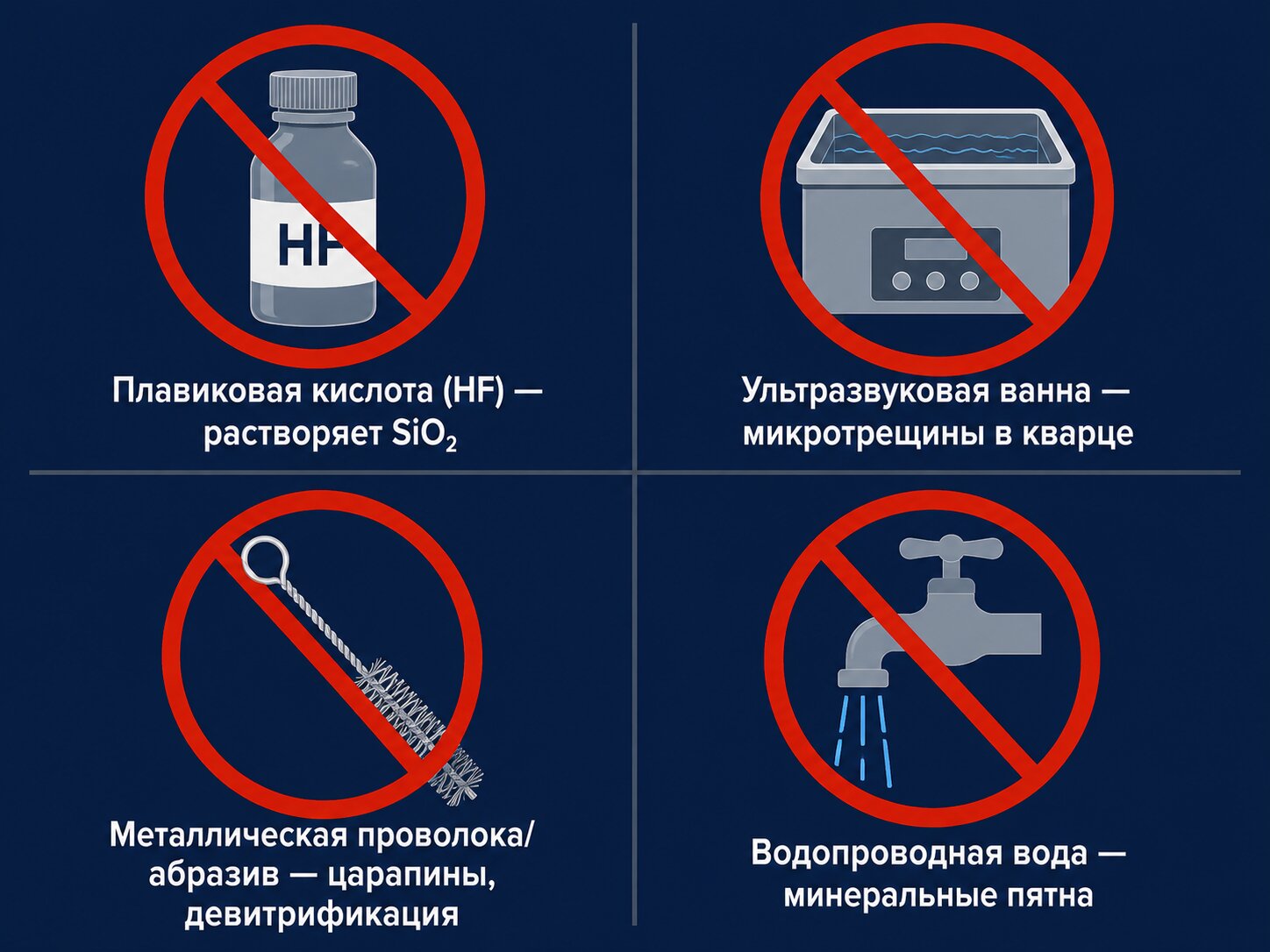

Запреты при очистке кварцевого инжектора: нельзя HF, ультразвук, металлическую проволоку, водопроводную воду

Кварцевое стекло химически инертно к соляной (HCl), азотной (HNO₃) и серной (H₂SO₄) кислотам, поэтому именно ими снимают солевые отложения. Но у материала есть точечные уязвимости, и их игнорирование выводит инжектор из строя без шанса на восстановление. Эти запреты при очистке кварцевого инжектора нарушать нельзя.

• Плавиковая кислота (HF) — категорический запрет. Растворяет диоксид кремния напрямую: SiO₂ + 6HF → H₂SiF₆ + 2H₂O. Даже следовые количества протравливают стенку канала, меняют геометрию сопла и убивают инжектор. Это главная причина, по которой нельзя HF ни в каком виде и ни в какой концентрации.
• Ультразвуковая ванна — не применять. Кавитационные удары по жёсткому кварцу зарождают микротрещины в стенке. Под нагрузкой плазмы трещины растут, и деталь раскалывается раньше срока.
• Металлическая проволока и абразив в канале. Механическая прочистка оставляет царапины, а каждая царапина становится центром девитрификации, локальной кристаллизации кварца при рабочей температуре.
• Касание рабочей зоны голыми руками. Кожный жир оседает плёнкой и при нагреве в плазме даёт центры кристаллизации, мутнящие стекло.
• Промывка водопроводной водой. Растворённые соли кальция и магния высыхают минеральными пятнами на стенке. Только деионизованная вода.
• Резкий перегрев и контакт плазмы со стенкой. Термоудар рождает напряжения и оплавление, факел не должен касаться кварца, что задаётся потоком аргона.

Девитрификация и профилактика засорения

Девитрификация — переход аморфного SiO₂ в кристаллическую фазу (кристобалит) под действием поверхностных загрязнений и нагрева в плазме. Соли пробы, осевшие на стенке инжектора, работают центрами кристаллизации: при температуре факела аморфная структура локально упорядочивается, кварц мутнеет, ресурс горелки падает. Именно поэтому девитрификация кварцевой горелки необратима. Однажды загрязнённый кварц невозможно полностью очистить: кристобалитовые очаги остаются даже после кислотной отмывки, и профилактика всегда дешевле замены.

Профилактика строится на четырёх привычках. Распыляйте слабокислый бланк-раствор в начале и в конце аналитической сессии: это не даёт солям кристаллизоваться в канале. Держите поток аргона в коридоре, при котором плазма не касается стенки. Промывайте инжектор регулярно, а не по факту помутнения. Берите горелку только в перчатках: отпечаток оставляет соли натрия, и они тоже запускают кристобалит. Регулярная очистка кварцевого инжектора по мягким режимам продлевает ресурс детали в разы по сравнению с авральной отмывкой запущенных отложений.

Почему профилактика опирается на сам материал? Кварцевое стекло держит рабочую температуру до 1200 °C при точке размягчения 1550 °C, а его околонулевой ТКЛР прощает резкие термоудары факела.

Кварц устойчив к HCl, HNO₃ и H₂SO₄, но не выносит HF и щелочей при высокой температуре, отсюда ограничения по составу промывочных смесей. По нашим наблюдениям, поведение при нагреве зависит и от содержания OH-групп: марки КУ-1, КУ-2, КВ и КИ по ГОСТ 15130-86 девитрифицируют по-разному, и «мокрые» сорта мутнеют заметно раньше. Сам стандарт ГОСТ 15130-86 задаёт показатели качества оптического кварцевого стекла этих марок.

Как понять, когда инжектор пора менять

Помутнение, которое не уходит после промывки, говорит о необратимой девитрификации: поверхность кварца перекристаллизовалась, и оптическая чистота уже не вернётся. Чистка бесполезна и при трещинах, оплавлении торца, изменении геометрии канала. Такой инжектор только меняют, иначе плазма ИСП теряет стабильность, а результаты анализа уходят за пределы допуска.

ГК «Кварц-Пром» работает на этом рынке с 2004 года: к апрелю 2026-го это 22 года практики. Производство находится в России, в Москве. Мы изготавливаем кварцевые горелки и инжекторы по чертежам и техническому заданию, подбираем марку кварцевого стекла согласно ГОСТ 15130-86 и контролируем качество каждой партии. Изготовление по чертежам позволяет повторить геометрию вышедшей из строя детали без подгонки на месте, а полный каталог изделий из кварцевого стекла включает трубки, тигли и кюветы для лабораторий.

Пришлите чертёж или образец — подберём марку кварца и изготовим инжектор под вашу горелку.

Частые вопросы

Чем чистить кварцевый инжектор от солей?

Солевые отложения снимают замачиванием в царской водке (3 HCl : 1 HNO₃) или в 50% растворе (1:1 с деионизированной водой). Минимальное время выдержки: 1 ч, стойкие отложения оставляют на ночь. Кислота растворяет минеральные соли, не повреждая структуру SiO₂.

Можно ли чистить инжектор в ультразвуковой ванне?

Нет. Ультразвук создаёт в кварце микротрещины, которые приводят к разрушению инжектора под тепловой нагрузкой плазмы. Допустимы только замачивание в кислоте и щадящая механическая очистка мягким ёршом.

Почему нельзя использовать плавиковую кислоту (HF)?

HF растворяет сам кварц по реакции SiO₂ + 6HF → H₂SiF₆ + 2H₂O. Инжектор при контакте с HF будет испорчен безвозвратно, поэтому плавиковая кислота исключается из протокола очистки полностью.

Как удалить углеродистый нагар с инжектора?

Кислота углеродистый нагар не растворяет, органический налёт удаляют отжигом. Инжектор помещают в муфельную печь с нагревом до 550°C, выдержка не более 20 мин, затем медленное охлаждение. Резкий перепад температуры даёт термоудар и трещины.

Что такое девитрификация и как её предотвратить?

Девитрификация: кристаллизация SiO₂ в кристобалит при загрязнении поверхности и нагреве, она вызывает помутнение кварца и потерю прочности. Профилактика: бланк-распыление до и после сессии, контроль потока аргона, работа в перчатках без контакта пальцев с кварцем.

Как часто нужно чистить кварцевый инжектор?

Очистку проводят по признакам засорения (дрейф сигнала, эффект памяти) и штатно в конце аналитической сессии. Для тяжёлых матриц и образцов с высоким содержанием органики частота возрастает. Регулярный контроль исключает накопление отложений на критичных участках канала.

Как сушить инжектор после очистки?

После кислоты инжектор промывают деионизированной водой и сушат в печи при 95°C либо на воздухе в течение ночи. Ускорить сушку можно ополаскиванием изопропанолом. Монтировать инжектор в горелку допустимо только полностью сухим: остаточная влага вызывает нестабильность плазмы.
